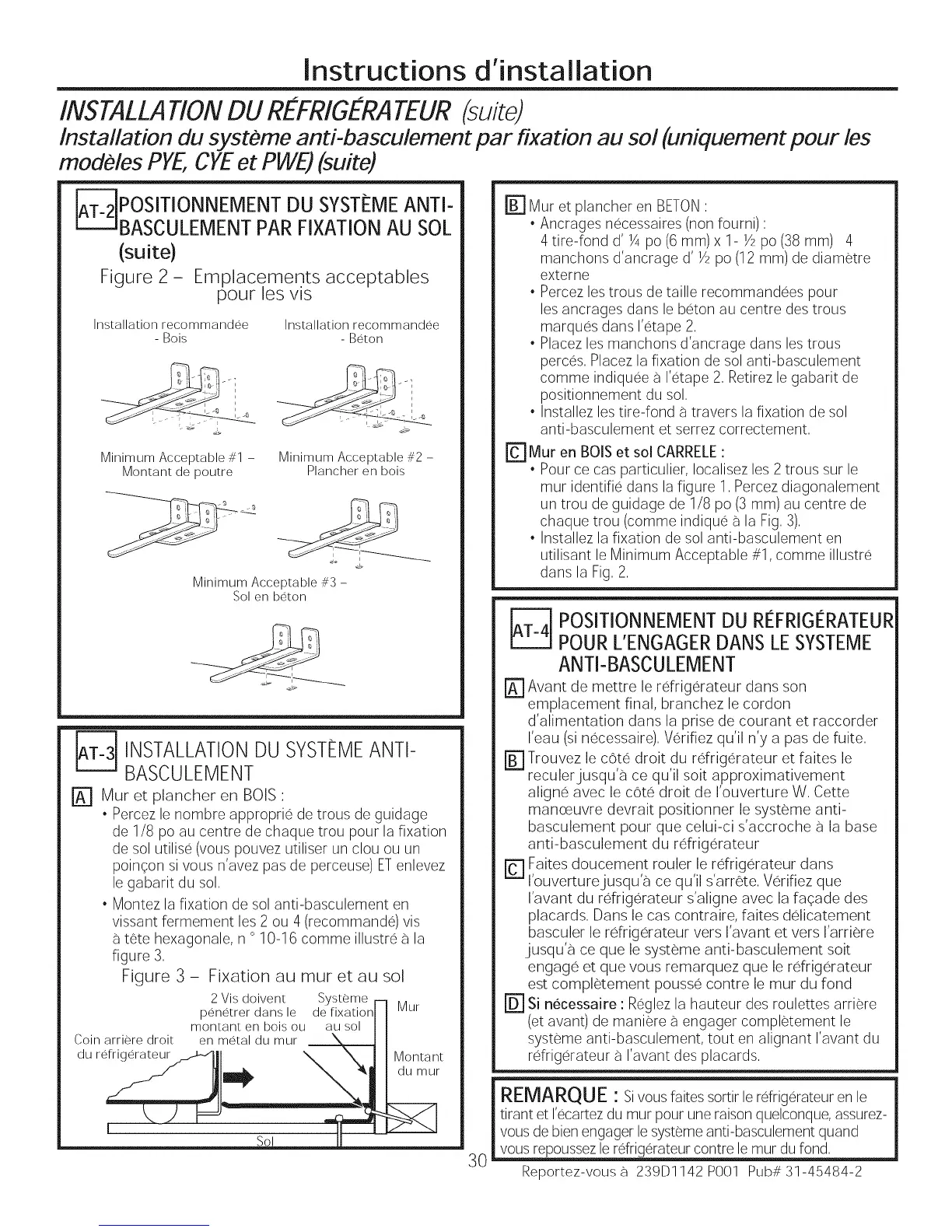

Instructions d'installation
INSTALLATIONDU REFRIG£RATEUR (suite)
Installation du systeme anti-basculement par fixation au sol (uniquement pour les
modeles PYE,CYEet PWE)(suite)
_POSITIONNEMENT DU ANTI-
SYSTEME
BASCULEMENTPARFIXATIONAU SOL
(suite)
Figure 2 - Emplacements acceptables
pour les vis
Installation recommandee
- Bois
Installation recommandee
- Beton
Minimum Acceptable #1 -
Montant de poutre
Minimum Acceptable #2 -
Plancher en bois
Minimum Acceptable #3 -
Sol en beton
_ NSTALLATIONDU SYSTI_MEANTI-
BASCULEMENT
rA] Mur et plancher en BOIS :
* Percez le nombre approprie de trous de guidage
de 1/8 po au centre de chaque trou pour la fixation
de sol utilise (vous pouvez utiliser un clou ou un
poin¢on si vous n'avez pas de perceuse) ETenlevez
le gabarit du sol,
* Montez la fixation de sol anti-basculement en
vissant fermement les 2 ou 4 (recommande) vis
t@tehexagonale, n ° 10-16 comme illustre a la
figure 3,
Figure 3- Fixation au tour et au sol
2 Visdoivent Systeme --
Mur
penetrerdansle defixationJ I
montant en bois ou au sol I I
Coin arriere droit en metal du mur _ J ]
du rdrig6rateurF._--ql I _ \.H Montant
r_ Mur et plancher en BETON:
* Ancrages necessaires (non fourni) :
4 tire-fond d' Y4po (6 mm) x 1- Y2po (38 mm) 4
manchons d'ancrage d' Y2po (12 mm) de diametre
externe
* Percez les trous de taille recommandees pour
les ancrages dans le heron au centre des trous
marques dans I'etape 2,
* Placez les manchons d'ancrage dans les trous
perces, Placez la fixation de sol anti-basculement
comme indiquee a I'etape 2, Retirez le gabarit de
positionnement du sol,
* Installez lestire-fond atravers la fixation de sol
anti-basculement et serrez correctement,
Fcl Mur en BOISet sol CARRELE:
* Pour ce cas particulier, Iocalisez les 2 trous sur le
mur identifie dans la figure 1, Percez diagonalement
un trou de guidage de 1/8 po (3 mm) au centre de
chaque trou (comme indique 8 la Fig,3),
* Installez la fixation de sol anti-basculement en
utilisant le Minimum Acceptable #1, comme illustre
dans la Fig, 2,
3O
_] OSITIONNEMENT DU REFRIGCRATEUR
POUR L'ENGAGER DANS LESYSTEME
ANTI-BASCULEMENT
r_ Avant de mettre le rdrigerateur dans son
emplacement final, branchez le cordon
d'alimentation dans la prise de courant et raccorder
I'eau (sinecessaire), Verifiez qu'il n'y a pas de fuite,
[] Trouvez le cote droit du r6frigerateur et faites le
reculerjusqu'a ce qu'il soit approximativement
aligne avec le cote droit de I'ouverture W, Cette
manoeuvre devrait positionner le systeme anti-
basculement pour que celui-ci s'accroche a la base
anti-basculement du r6frigerateur
r_ Faites doucement rouler le rdrigerateur clans
I'ouverturejusqu'a ce qu'il s'arrOte, Wrifiez que
I'avant du reffigerateur s'aligne avec la faqade des
placards, Dans le cas contraire, faites delicatement
basculer le reffig6rateur vers I'avant et vers I'arriere
jusqu'a ce que le systeme anti-basculement soit
engage et que vous remarquez que le reffigerateur
est completement pousse centre lemur du fond
r_ si necessaire : Reglezla hauteur des roulettes arriere
(et avant) de maniere a engager completement le
systeme anti-basculement, tout en alignant I'avant du
rdrigerateur a I'avant des placards,
REMARQUE : si vous fares sortir le refrigerateur en le
tirant et I'ecartezdu mur pour une raison quelconque, assurez-
vous de bien engager le systemeanti-basculement quand
vous repoussezle rdrigerateur centre le mur du fond,
Reportez-vous _ 239Dl142 POOl Pub# 31-45484-2
