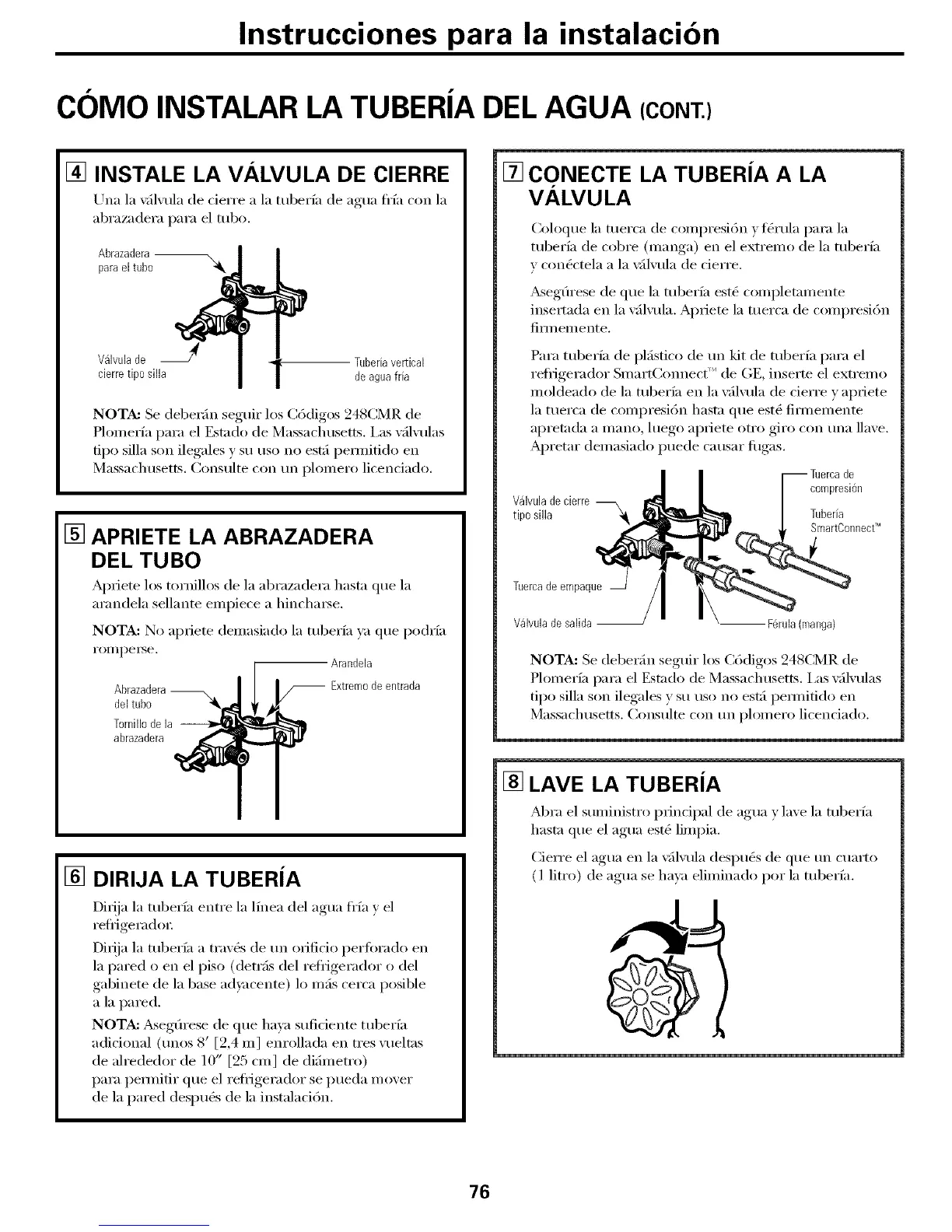

Instrucciones para la instalacion
COMO INSTALAR LA TUBERIA DELAGUA (CONT.)
[] INSTALE LA VALVULA DE CIERRE
Una la _filvula de derre a la tuberfa de agua Ilia con la
abrazadera para el tubo.
Abrazadera--
parael tubo _lk
VNvulade J Tuberiavertical
cierre tipo silla de aguafrb
NOTA: Se deberfin seguir los C6digos 248CMR de
Plomerfa para el Estado de Massachusetts. Ins vfilvulas
tipo silla son ilegales y su uso no est;i pemfitido en
Massachusetts. Consulte con tm plomero licendado.
[] APRIETE LA ABRAZADERA
DEL TUBO
Apfiete los tornillos de la abrazadera hasta que la
arandela sellante empiece a hincharse.
NOTA: No apfiete demasiado la tuberfa va que podrfa
romperse.
Arandela
deltubo
Tornillode la
abrazadera
-- Extremodeentrada
[] DIRIJA LA TUBERIA
Difija la mberfa entre la lfnea del agua fl'fa y el
refiigerado_:
Difija la mberfa a tray& de un ofificio perfin'ado en
la pared o en el piso (detrfis del refligerador o del
gabinete de la base ad);icente) lo mils cerca posible
a la pared.
NOTA: _&segfirese de que hava sufidente tuberfa
adicional (tmos 8' [2,4 m] em'ollada en tres vueltas
de ah'ededor de 10" [95 cm] de difimetro)
para pemfitir que el refl_igerador se pueda mover
de la pared despu_s de la instalaci6n.
[] CONECTE LA TUBERiA A LA
VALVULA
Coloque la tuerca de compresi6n )t_:rula para la
tuberfa de col)re (manoa_ en el extremo de la tuberfa
con&'tela a la v_ilvula de cierre.
_segfirese de que la tuberfa est_ completamente
insemlda en la _fil_ula. Apriete la merca de compresi6n
i_iY//leillente.
Para tuberfa de plfistico de tm kit de mberfa para el
reliJgerador SmartConnect ''_ de (;E, inserte el extremo
moldeado de la mberfa en la vflvula de cierre y apfiete
la tuerca de compresidn hasta que est_ fiY/nen/ente
apretada a mano, luego apriete otto gin) con tma llave.
Apretar demasiado puede causar filgas.
compresion
Valvuladecierre
tipo silla Tuberia
SmartConnect_
Tuercadeempaque
Valwllade salida -- --F6rula (manga)
NOTA: Se deberfin seguir los C6digos 248CMR de
Plomerfa para el Estado de Massachusetts. ins wilvulas
tipo silla son ilegales y su uso no estfi pemfitido en
Massachusetts. Consulm con tm plomero licenciado.
[] LAVE LA TUBERIA
Abra el suministro principal de agua y laxe 1;I tuberfil
hasta que el a(ma_ est_ limpia.
Cierre el agua en la vfilvula despug_s de que 1111cuarto
(1 litro) de agua se haya eliminado pot la tuberfa.
