Installation du lave-vaisselle
ÉTAPE 11 – FIXATION DU LAVE-VAISSELLE
AU PLACARD
Le lave-vaisselle doit être bloqué sur le comptoir.
• Positionner le lave-vaisselle de manière à ce que la bride
de la cuve s’aligne sur l’avant du cadre du placard.
.
IMPORTANT - Vérifier que le lave-
vaisselle est centré dans l’ouverture et qu’il n’y a pas
d’interférence avec les placards adjacents lors de
l’ouverture et de la fermeture de la porte.
•Fixer le lave-vaisselle au dessous du comptoir avec les 2
vis cruciformes fournies.
IMPORTANT - Visser les vis droites et à
ras. Les têtes de vis qui dépassent érafleront le dessus du
tableau de commande et peuvent gêner la fermeture de
la porte.
ÉTAPE 12 : BRANCHEMENT DE
L’ALIMENTATION D’EAU
Brancher le tuyau d’alimentation d’eau au coude à angle
droit.
• Glisser l’écrou de compression et ensuite la bague sur
l’extrémité du tuyau d’eau.
• Insérer le tuyau d’eau dans le coude à angle droit.
• Glisser la bague contre le coude et serrer l’écrou de
compression
IMPORTANT - Ouvrir et fermer la porte
pour vérifier que le ressort de la porte ne frotte pas ou
n’est pas en contact avec le tuyau de remplissage ni
le tuyau d’alimentation d’eau. Changer le passage des
tuyaux s’il y a un bruit de frottement ou une interférence
occurs.

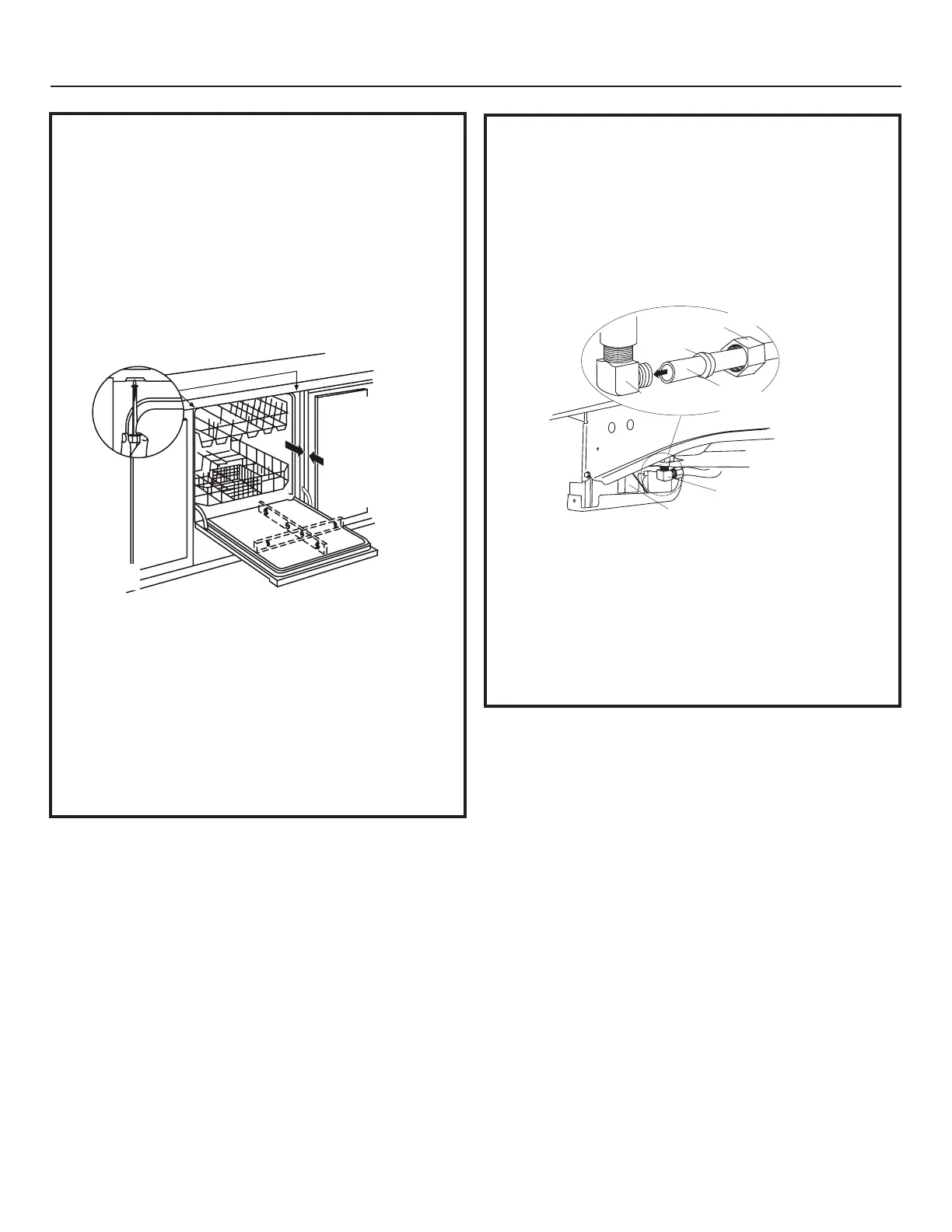

Figure 18
Align Tub
Flange
to Front
Face of
Cabinet
Frame
Positionner le lave-
vaisselle de manière
à ce que la bride de
la cuve s’aligne sur
l’avant du cadre du
placard.
Figure 18
Coude à
angle droit
Coude à
angle droit
Bague
Ressort de porte
Tuyau
d’alimentation
d’eau chaude
Ecrou de compression
05A-1183CC
