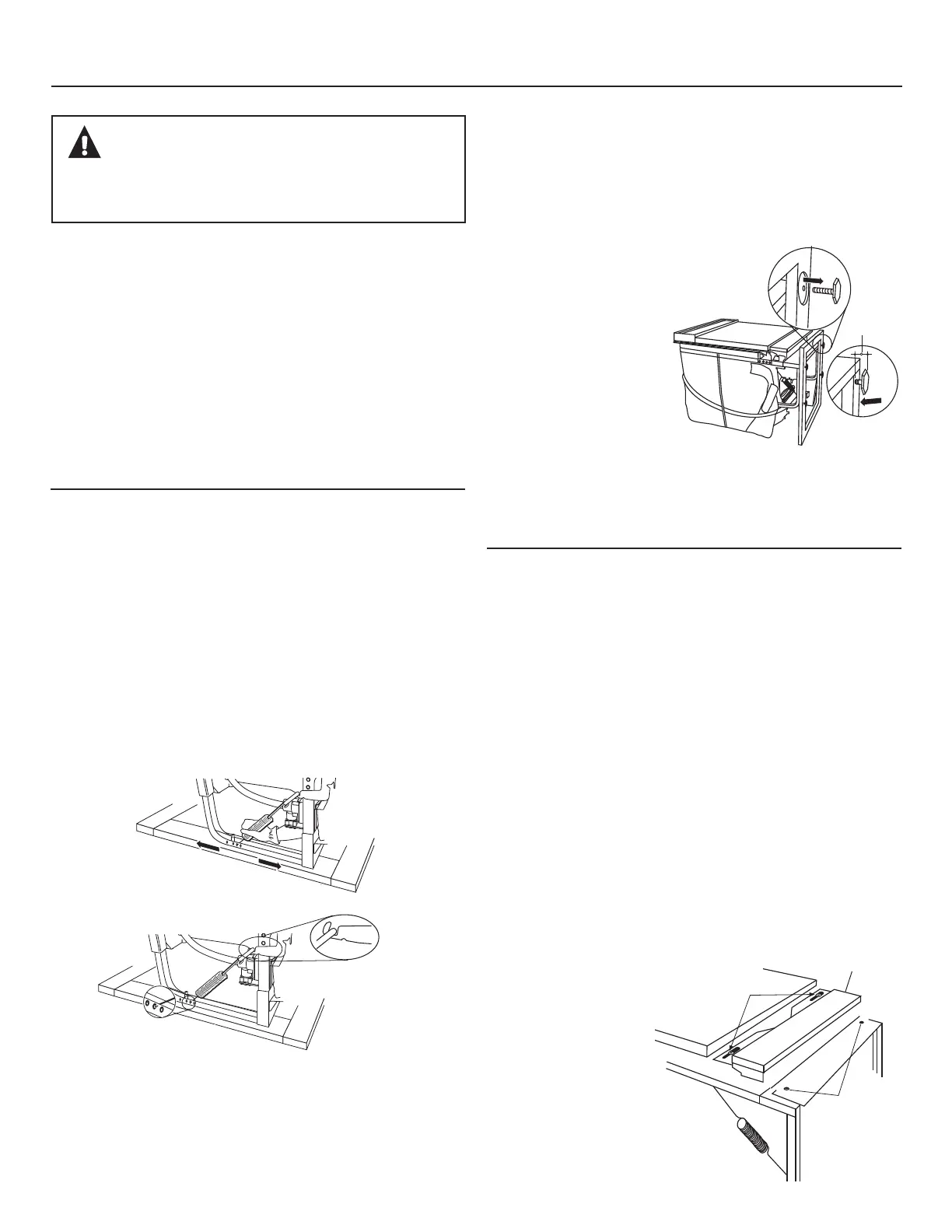

7
ÉTAPE 2 : VÉRIFICATION DE L’ÉQUILIBRE
DE LA PORTE
• Sans enlever la base de bois du lave-vaisselle,
YpUL¿H]O·pTXLOLEUHGHODSRUWHHQO·RXYUDQW
HWHQODIHUPDQW
• La porte est correctement équilibrée lorsqu’elle
s’ouvre doucement et complètement lorsqu’elle
est à moitié ouverte, et qu’elle ne se relève pas
ORUVTX·HOOHHVWWRWDOHPHQWRXYHUWH
• Au besoin, augmentez ou diminuez la tension
GHODIDoRQLQGLTXpHGDQVO·LOOXVWUDWLRQ9HUURXLOOH]
la porte et réglez les ressorts de manière à obtenir
XQpTXLOLEUHDSSURSULp
Installation du lave-vaisselle
ATTENTION
N’enlevez pas la base de bois avant d’être prêt à installer
le lave-vaisselle. Si vous enlevez la base de bois, le lave-
vaisselle pourrait basculer lorsque vous ouvrez la porte.
ÉTAPE 4 : ENLÈVEMENT DU PANNEAU
D’ACCÈS ET DU PANNEAU
INFÉRIEUR
Le panneau d’accès possède des trous de montage
DOORQJpVjODSDUWLHVXSpULHXUH
• Enlevez les deux vis à tôle n° 10-16 x 9,5 mm
SRjODSDUWLHLQIpULHXUH1HQOHYH]SDVOHV
deux vis à métaux n° 8-32 x 6,3 cm (1/4 po)
jODSDUWLHVXSpULHXUH
• Faites glisser le panneau d’accès le plus loin
SRVVLEOHYHUVODJDXFKH
• Tirez doucement sur le panneau d’accès pour
OHGpJDJHUGHVYLVVXSpULHXUHV
Mettez de côté le panneau d’accès, le panneau
LQIpULHXUHWOHVYLVSRXUOHVUpXWLOLVHUjO·pWDSH
Conseil : Pour éviter d’endommager la cuve.
Enlevez uniquement
les vis à tôle de
9,5 mm (3/8 po)
jFHWWHpWDSH
Vous éviterez ainsi
de les mélanger avec
les vis à métaux
de 6,3 mm (1/4 po)
jO·pWDSH
ÉTAPE 1 : PRÉPARATION
Prenez les pièces fournies dans l’emballage
et mettez-les de côté en vue de les utiliser au cours
GHVpWDSHVLQGLTXpHVFLGHVVRXV
• Ensemble de vis – étapes 5 ou 16 et 13
• Couvercle de la boîte de jonction – étape 5 ou 16
• Boyau de vidange et collier – étape 7
• Manuel d’utilisation – étapes 18 et 21
• Échantillons et(ou) bons – étape 21
• Fils pour la conversion (modèles dotés d’un cordon
d’alimentation installé à l’usine seulement) –
Annexe
Conseil : Pour éviter d’appeler un réparateur pour
un problème d’équilibre de porte.
Assurez-vous que l’extrémité du ressort est bien
insérée dans un trou du cadre et que le crochet
GXUHVVRUWHVWELHQLQVWDOOpVXUOHEUDVGHFKDUQLqUH
• Remettez en place les pieds de nivellement sur
le lave-vaisselle, à 1,9 cm (3/4 po) environ du cadre,
FRPPHLQGLTXpGDQVO·LOOXVWUDWLRQ
Inser
t Hook Through
Hole from Inside of Frame
Link fully seated
in hinge arm
Figure I
Figure G
Augmenter la tension Réduire la tension
Crochet bien installé
sur le bras de charnière
Insérez le crochet dans le trou
par l'intérieur du cadre
Figure H
1,9 cm
(3/4 po)
DSSUR[
N'enlevez pas les vis
à métaux de 6,3 mm
(1/4 po) à cette étape
Faites glisser le panneau
vers la gauche et tirez
doucement pour l'enlever
Panneau inférieur
Enlevez les deux
vis à tôle de 9,5 mm
(3/8 po)
ÉTAPE 3 : ENLÈVEMENT DE LA BASE DE BOIS
IMPORTANT Ne frappez pas sur la base
de bois pour l’enlever! Vous endommagerez ainsi
l’appareil.
• Amenez le lave-vaisselle à proximité
GHVRQHPSODFHPHQWGp¿QLWLI
HWFRXFKH]OHVXUOHGRV
• Enlevez les quatre pieds
de nivellement sous
la base de bois
à l’aide d’une clé
à douille de 23,8 cm
SR
• Enlevez et jetez
ODEDVHGHERLV
