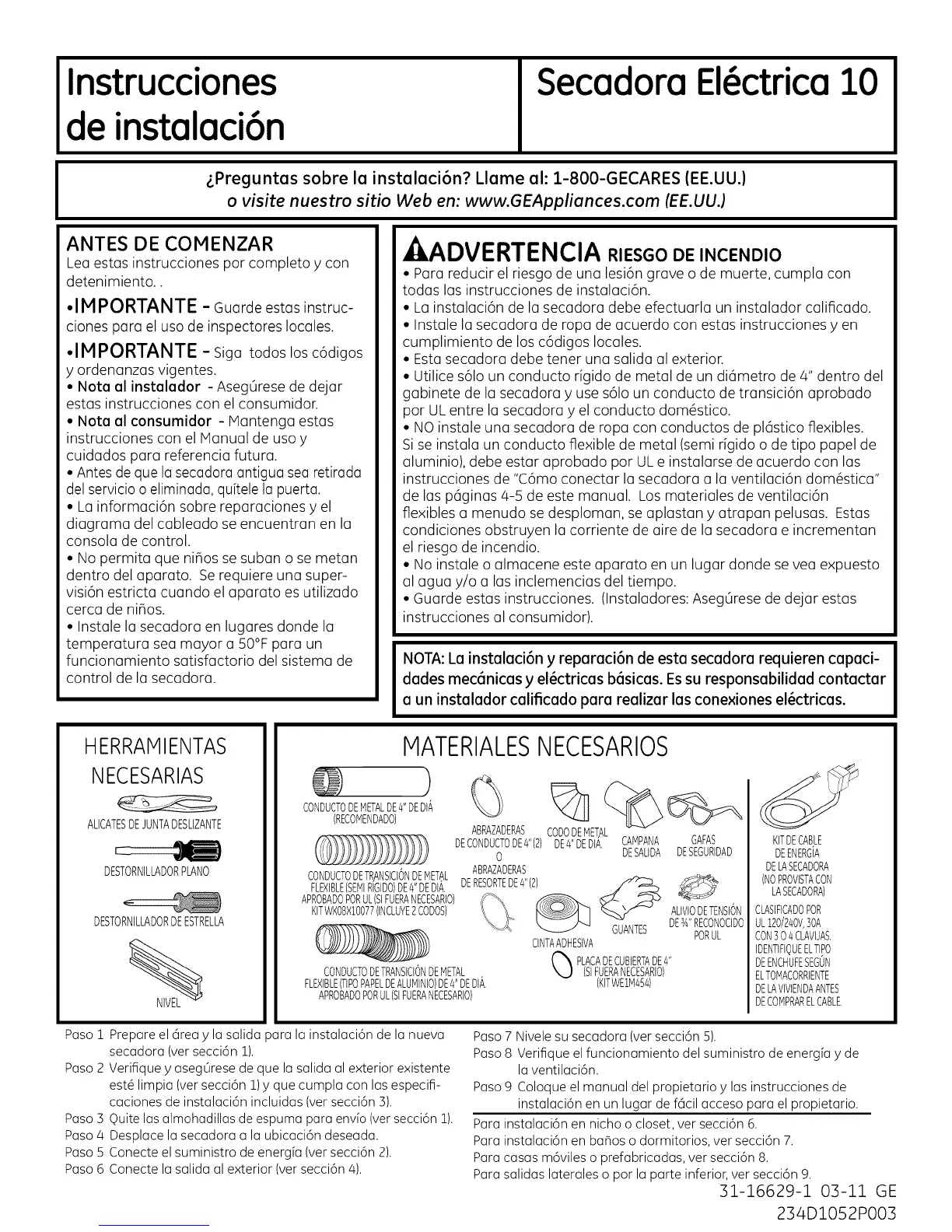

Instrucciones
de instalaci6n
Secadora El ctrica 10
i Preguntas sabre la instalaci6n? Llame al: 1-800-GECARES(EE.UU.)
o visite nuestro sitio Web en: www.GEAppliances.com (EE.UU.)
ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento..
•lM PORTANTE - Guarde estas instruc-
clones par(] el uso de inspectores locales.
olMPORTANTE - siga todos los c6digos
y ordenanzas vigentes.
• Nota al instalador - AsegOrese de dejar
estas instrucciones con el consumidor.
• Nota al consumidor - Mantenga estas
instrucciones con el Manual de usa y
cuidados para referencia futura.
• Antes de que la secadora antigua searetirada
del servicio o eliminada, qu[tele la puerto.
• La informaciOn sabre reparaciones y el
diagrama del cableado se encuentran en la
consola de control.
• No permita que niSos sesuban o se metan
dentro del aparato. Se requiere una super-
visi6n estricta cuando el aparato es utilizodo
cerca de niSos.
• Instale la secadora en lugares donde la
temperatura sea mayor a 50°F para un
funcionamiento satisfactorio del sistema de
control de la secadora.
- ADVERTENCIA RIESGO DE INCENDIO
• Para reducir el riesgo de una lesi6n grave o de muerte, cumpla con
todas las instrucciones de instalaci6n.
• La instalaci6n de la secadora debe efectuarla un instalador calificado.
• Instale la secadora de ropa de acuerdo con estas instrucciones yen
cumplimiento de los c6digos locales.
• Esta secadora debe tener una salida al exterior.
• Utilice s61oun conducto rigido de metal de un di6metro de/4" dentro del
gabinete de la secadora y use s61oun conducto de transici6n aprobado
par ULentre la secadora y el conducto domOstico.
• NOinstale una secadora de ropa con conductos de plOstico flexibles.
Si se instala un conducto flexible de metal (semi rigido o de tipo papel de
aluminio), debe estar aprobado par ULe instalarse de acuerdo con las
instrucciones de "C6mo conectar la secadora a la ventilaci6n domOstica"
de las pOginas/4-5 de este manual. Los materiales de ventilaci6n
flexibles a menudo se desploman, se aplastan y atrapan pelusas. Estas
condiciones obstruyen la corriente de aire de la secadora e incrementan
el riesgo de incendio.
• No instale o almacene este aparato en un lugar donde se vea expuesto
al agua y/o alas inclemencias del tiempo.
• Guarde estas instrucciones. (Instaladores: AsegOrese de dejar estas
instrucciones al consumidor).
NOTA:La instalaci6n y reparaci6n de esta secadora requieren capaci-
dades mec6nicasy el_ctricas basicas.Essu responsabilidad contactar
a un instalador calificado para realizar las conexionesel_ctricas.
I
HERRAMIENTAS
NECESARIAS
ALICATESDEJUNTADESLIZANTE
DESTORNILLADORPLANO
DESTORNILLADORDEESTRELLA
Paso 1
Paso 2
Paso ]
Paso 4
Paso 5
Paso 6
MATERIALESNECESARIOS
}
CONDUCTODEMETALDE#'DEDIA
(RECOMENDADO)
CONDUCTODETR;ANSICI6NDEMETAL
FLEXIBLE(SEMIRIGIDO)DE4"DEDIA,
APROBADOPORUL(SIFUERANECESARIO)
KITWXO8XiO077(INCLUK2CODOS)
ABRAZADERASCODODEMETAL
DECONDUCTODE4"(2) DE4"DEDIA, CAMPANA GAFAS
0 DESALIDADESEGURIDAD
ABRAZADERAS
DERESORTEDE4"(2)
ALIVI0DETENSION
s
DEK"RECONOCIDO
GUANTES PORUL
CINTAADHESIVA
CONDUCTODETRANSICIONDEMETAL
FLEXIBLE(TIPOPAPELDEALUMINIO)DE4"DEDIA,
APROBADOPORUL(SIFUERANECESARIO)
(_ PLACADECUBIERTADE4"
(SIFUERANECESARIO)
(KITWEIM454)
KITDECABLE
DEENERGiA
DELASECADORA
(NOPROVBTACON
LASECADORA)
CLASIFICADOPOR
ULi20/240V,30A
CON] 0 4CLAVIJAS.
IDENTIFK_UEELTIPO
DEENCHUFESEGON
ELTONACORRIENTE
DELAVMENDAANTES
DECONPRARELCABLE.
Prepare el 6rea y la salida para la instalaci6n de la nueva
secadora (ver secci6n 1).
Verifique y asegOrese de que la salida al exterior existente
est@limpia (ver secci6n 1)y que cumpla con las especifi-
caciones de instalaci6n incluidas (ver secci6n ]).
Quite las almohadillas de espuma para envio (vet secci6n 1).
Desplace la secadora a la ubicaci6n deseada.
Conecte el suministro de energia (ver secci6n 2).
Conecte la salida al exterior (ver secci6n 4).
Paso7 Nivelesusecadora(versecci6n5).
Paso8 Verifiqueelfuncionamientodel suministrode energfay de
laventilaci6n.
Paso9 Coloqueelmanual del propietarioy las instruccionesde
instalaci6nen unlugar defcicilaccesoparael propietario.
Parainstalaci6nennicho o closet,versecci6n6.
Parainstalaci6nenhalos o dormitorios,ver secci6n7.
Paracasasm6vileso prefabricadas,ver secci6n8.
Parasalidaslateraleso parla parte inferior,ver secci6n9.
31-16629-103-ii GE
234DI052P003
