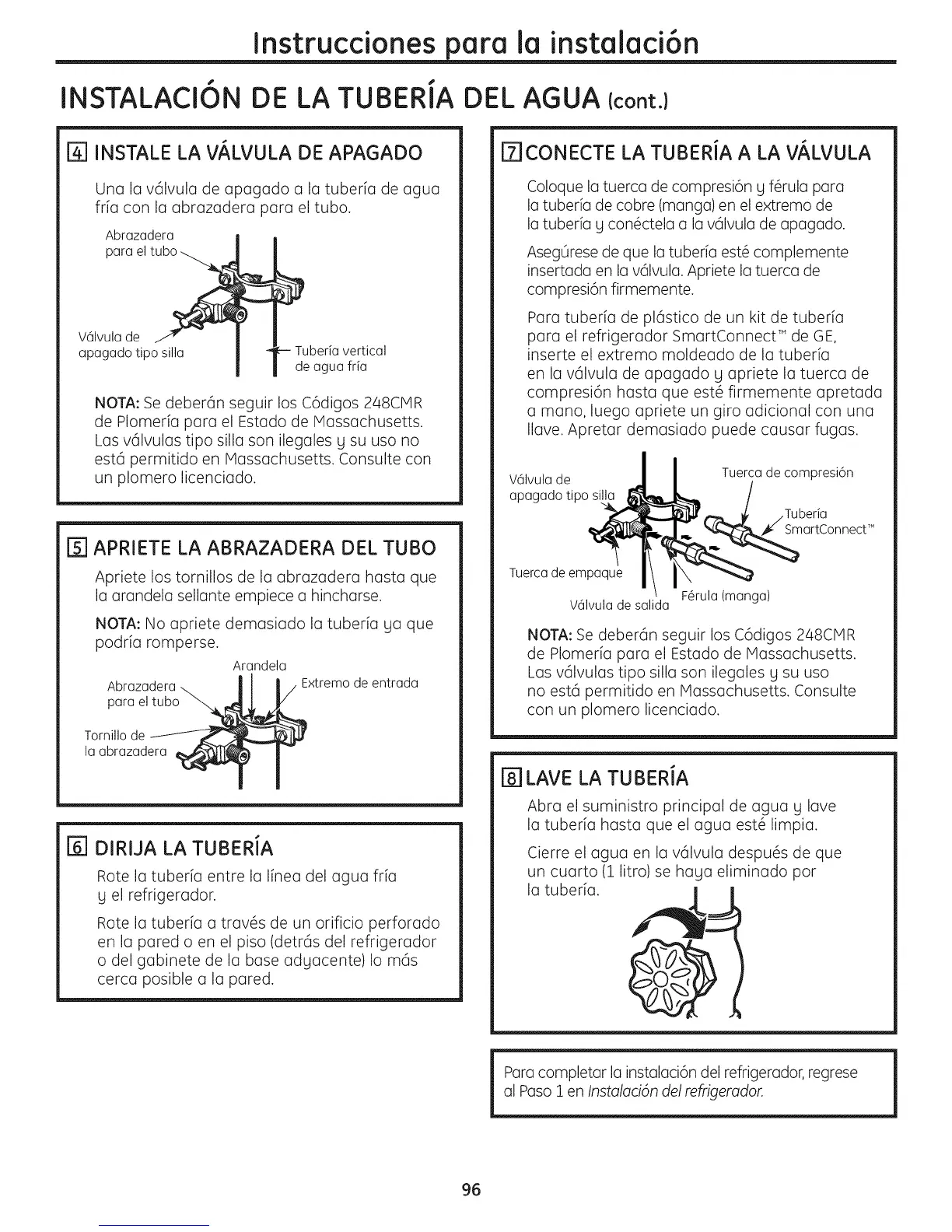

Instrucciones ara la instalaci6n
J J
INSTALACION DE LA TUBERIA DEL AGUA (cont.I
[_[] INSTALE LA V,ALVULA DE APAGADO
Una lav61vulade apagado a latuberiade agua
friacon laabrazadera para eltubo.
Abrazadera
para el t_
V61vulade
apagado tipo silla
,)
:J Tuberia vertical
de agua fria
NOTA: Se deber6n seguir los C6digos 248CMR
de Plomer[a para el Estado de Massachusetts.
Las v61vulas tipo silla son ilegales g su uso no
est6 permitido en Massachusetts. Consulte con
un plomero licenciado.
APRIETE LA ABRAZADERA DEL TUBO
Apriete los tornillos de la abrazadera hasta que
la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tuberia Lla que
podria romperse.
Arandela
Abrazadera _. I _ / Extremo de entrada
para el tubo "x.._
Tornillo de __'_
la abrazadera _
[_[] DIRIJA LA TUBERIA
Rote la tuberfa entre la linea del agua fria
g el refrigerador.
Rote la tuberfa a trav6s de un orificio perforado
en la pared o en el piso (detr6s del refrigerador
o del gabinete de la base adLlacente)Io m6s
cerca posible a la pared.
I71CONECTE LA TUBERIA A LA V,ALVULA
Coloque la tuerca de compresi6n U f@ula para
la tuberia de cobre (manga) en el extremo de
la tuberia g con@ctela a la v61vula de apagado.
AsegOrese de que la tuberfa est6 complemente
insertada en la v61vula.Apriete la tuerca de
compresi6n firmemente.
Para tuber[a de pl6stico de un kit de tuberfa
para el refrigerador SmartConnect T"de GE,
inserte el extremo moldeado de la tuberfa
en la v61vula de apagado LIapriete la tuerca de
compresi6n hasta que est6 firmemente apretada
a mano, luego apriete un giro adicional con una
Ilave. Apretar demasiado puede causar fugas.
V61vulade Tuerca de compresi6n
apagado tipo si
Tuberia
Tuerca de empaque
F@rula(manga)
V61vulade salida
NOTA: Se deber6n seguir los C6digos 248CMR
de Plomer[a para el Estado de Massachusetts.
Las v61vulas tipo silla son ilegales g su uso
no est6 permitido en Massachusetts. Consulte
con un plomero licenciado.
F_ LAVE LA TUBERIA
Abra el suministro principal de agua g lave
la tuberia hasta que el agua est6 limpia.
Cierre el agua en la v61vula despu6s de que
un cuarto (1 litro) se haga eliminado por
Para completar la instalaci6n del refrigerador, regrese
al Paso I en Instalaci6n del refrigerador.
