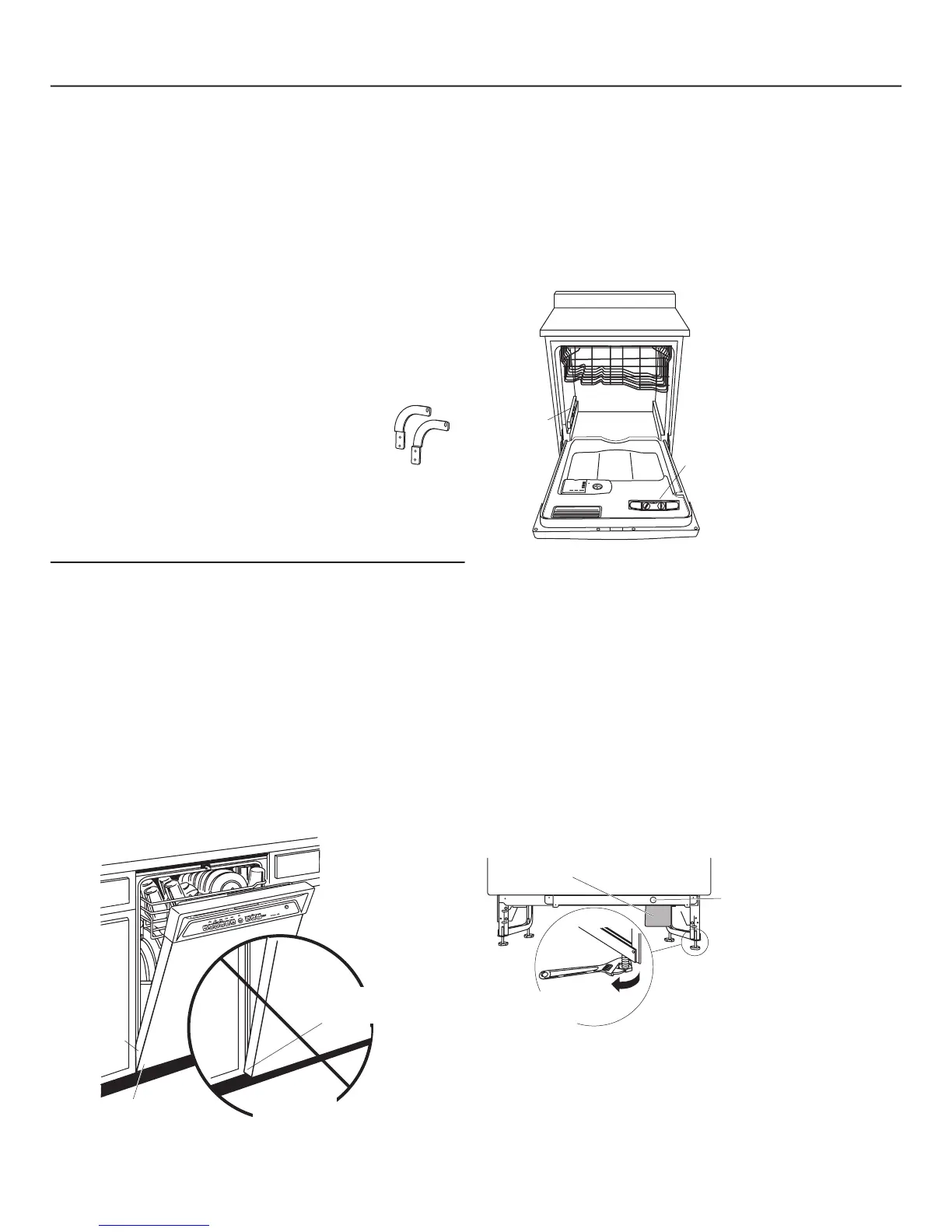

GE GSD6900 Series Installation Instructions

ÉTAPE 12 – INSTALLER LES ÉQUERRES DE
FIXATION LATÉRALE (fournies
avec certains modèles)
Passez cette étape si la sous-face du revêtement de comptoir
est en bois ou faite d’un matériau semblable au bois.
• Installez des équerres de fi xation latérale si la sous-face du
revêtement de comptoir est en granite ou faite d’un matériau
semblable qui n’acceptera pas de vis en bois.
• Trouvez la trousse d’équerres de fi xation mise de côté à
l’étape 1, si elle était fournie avec ce modèle. Autrement,
consultez la remarque ci-dessous.
Remarque : Les équerres peuvent être achetées lorsqu’elles sont
nécessaires pour des modèles ne possédant pas de trousse de
fi xation latérale fournie en usine. Commandez la pièce GPF65
chez votre vendeur d’appareils GE autorisé.
• Fixez l’équerre de gauche au côté gauche
du cadre du lave-vaisselle. Fixez l’équerre
de droite au côté droit du cadre du
lave-vaisselle, en utilisant des vis à tête
tronconique n
o
8 comprises dans la trousse.
Consultez l’étape 15, Figure U pour
connaître l’orientation et le positionnement.
Directives relatives à l’installation
Figure Q
ÉTAPE 13 – POUSSER LE LAVE-VAISSELLE EN
POSITION FINALE
Conseil
: Vérifiez la couverte isolante de la cuve, s’il y en a une.
Elle devrait être placée de façon à ne pas être « retroussée » ou
à ne pas obstruer les ressorts de la porte. Vérifiez en ouvrant et
en fermant la porte.
• Poussez le lave-vaisselle dans l’armoire. Les bordures de la
porte du lave-vaisselle devraient se trouver derrière le cadre de
l’armoire et être alignées de façon égale avec la face avant des
portes d’armoire.
Conseil
: Évitez les frais de service superflus. Ouvrez et fermez la
porte avec minutie afin de vous assurer que le panneau de porte
n’accroche pas et ne frotte pas le cadre de l’armoire.
8
ÉTAPE 14 – METTRE À NIVEAU LE LAVE-
VAISSELLE
IMPORTANT
– Le lave-vaisselle doit être à niveau
pour obtenir un fonctionnement du panier à vaisselle et un
rendement de lavage adéquats.
• Placez un niveau sur la porte et la voie de glissement du panier
inférieur tel qu’illustré. Assurez-vous que le lave-vaisselle est au
niveau de gauche à droite et de l’avant à l’arrière.
• Mettez à niveau le lave-vaisselle en réglant les quatre pieds de
mise à niveau séparément. Consultez la Figure S ci-dessous.
• Si le réglage du pied de mise à niveau arrière droit est requis,
desserrez la vis de l’équerre du boîtier de raccordement (à
travers le trou d’accès) et faites pivoter l’équerre dans le sens
horaire. Assurez-vous de serrer la vis lorsque la mise à niveau
est terminée.
Conseil
: Tirez le panier inférieur, à environ la moitié. Assurez-
vous que le panier ne roule pas vers l’avant ou vers l’arrière
dans le lave-vaisselle. Si le panier roule dans l’une ou l’autre des
directions, le lave-vaisselle doit être de nouveau mis à niveau.
Si la porte heurte la cuve, le lave-vaisselle n’est pas installé
adéquatement. Réglez les pieds de mise à niveau pour aligner la
porte à la cuve.
Figure R
Figure S

É
querres de
fi xation lat
é
rale
sur certains
mod
è
les.
La porte
s’aligne
et bascule
derrière le
cadre de
l’armoire
Alignement
correct
La porte s’accroche dans
le cadre de l’armoire
Alignement
incorrect
07C-2173FR-Q
Vérifiez
le niveau
de gauche
à droite
Vérifiez
le niveau
de l’avant
à l’arrière
07C-2173FR-R
07C-2173FR-S
Desserrez la vis de l’équerre
du boîtier de raccordement
et faites pivoter l’équerre
de façon à pouvoir accéder
au pied de mise à niveau arrière
droit. Resserrez la vis lorsque
l’opération de mise à niveau
est terminée.
Équerre du boîtier
de raccordement
Tournez les pieds
pour régler
