49-1000471 Rev. 3
CÓMO INSTALAR EL REFRIGERADOR&RQW

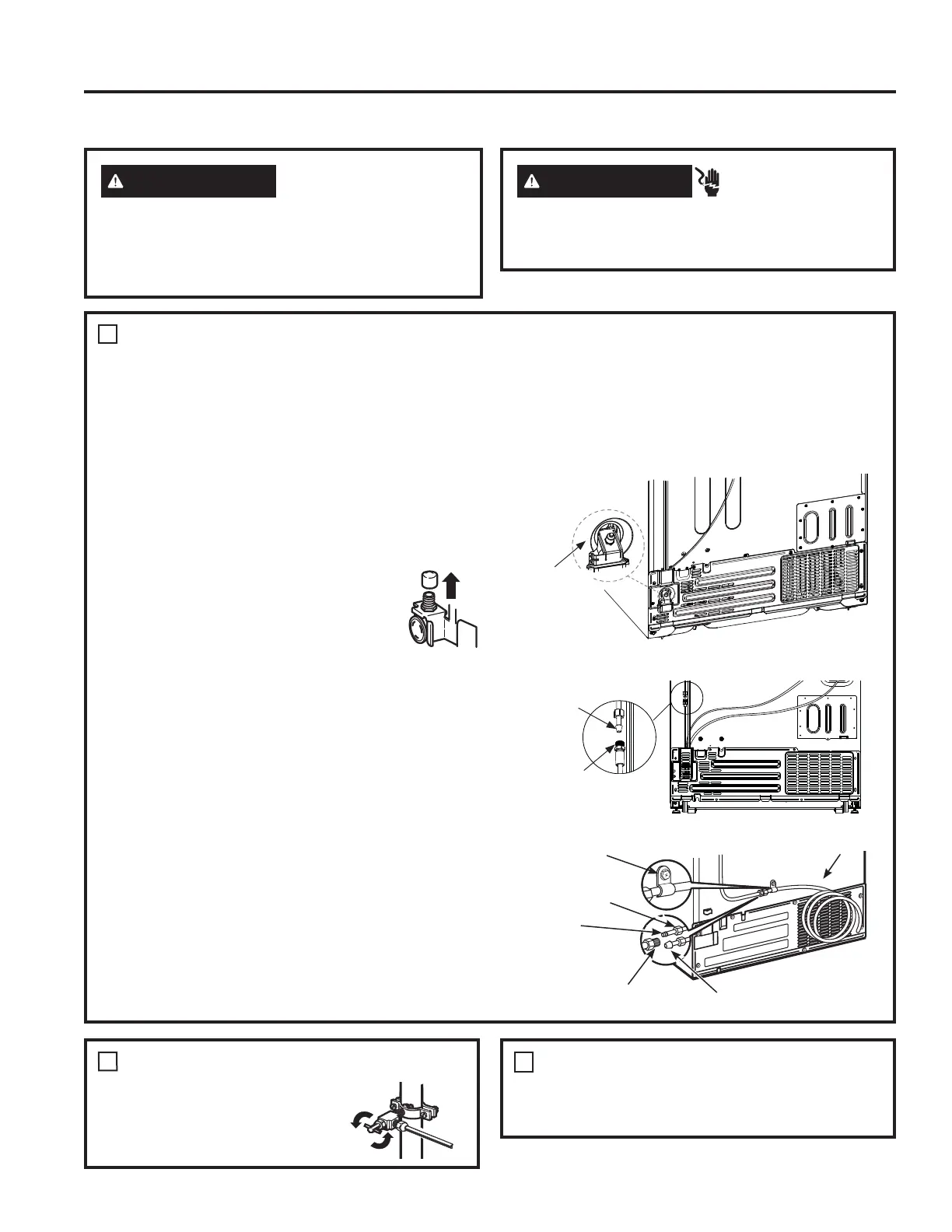

CONECTE LA TUBERÍA AL REFRIGERADOR
(en los modelos con máquina de hielos y dispensador)
NOTAS:
• Antes de hacer la conexión al refrigerador, asegúrese
de que el cable de corriente del refrigerador no esté
conectado en el tomacorriente de la pared.
• Antes de conectar la tubería de agua al hogar, purgue la
tubería del hogar durante por lo menos 2 minutos.
• Algunos modelos poseen la conexión del refrigerador en la
válvula de agua (Configuración 1). Otros modelos cuentan
con la conexión del refrigerador al final de la tubería
ubicada fuera de la tapa de acceso del compartimiento del
compresor (Configuraciones 2 y 3).
• En los Modelos con la Configuración 1, la
conexión de la refrigeración se encuentra en
la válvula de agua; retire la tapa de plástico
flexible, como se muestra aquí.
Conexión del suministro de agua
Si usará una tubería de cobre, coloque una tuerca de
FRPSUHVLyQ\XQDDEUD]DGHUDGHUHIXHU]RPDQJDHQHO
extremo de la tubería proveniente del suministro de agua
fría del hogar.
Si usará una tubería de agua Universal, las tuercas ya
estarán ensambladas a la tubería.
Conexión del Refrigerador
Si usará tuberías de cobre, inserte el extremo de
la tubería en la conexión del refrigerador, en la parte
trasera del refrigerador, lo más lejos posible. Al sostener
la tubería, ajuste la unión.
Si usará una tubería de agua Universal , inserte el
extremo moldeado de la tubería en la conexión del
refrigerador, en la parte trasera del refrigerador, y ajuste
la tuerca de compresión hasta que quede ajustada
manualmente. Luego realice un ajuste adicional con
XQJLURGHOODYH8QDMXVWHH[FHVLYRSRGUiRFDVLRQDU
pérdidas.
Conexión del Refrigerador Usando la Abrazadera de la
Tubería
Ajuste la tubería en la abrazadera provista para sostener la
misma en la posición correcta. Será necesario que abra la
abrazadera haciendo palanca.
1
ACTIVE LA CONEXIÓN DE AGUA
+DJDSDVDUODFRUULHQWHGHDJXDHQ
ODYiOYXODGHFLHUUHHOVXPLQLVWUR
de agua de la casa) e inspeccione
en busca de fugas.
2
CONECTE EL REFRIGERADOR
Organice el cable de la tubería de manera que no
vibre contra la parte trasera del refrigerador o contra
la pared. Empuje el refrigerador hacia la pared.
3
Instrucciones para la instalación
INSTRUCCIONES PARA LA INSTALACIÓN
Tubería de 1/4”
Abrazadera
de la tubería
Tuerca de compresión
de 1/4”
)pUXOD
PDQJD
7XEHUtDGH(QWUDGDGH$JXD8QLYHUVDO
Conexión del
refrigerador
Tubería de
Entrada de Agua
8QLYHUVDO
Refrigerator
Connection
&RQ¿JXUDFLyQ
&RQ¿JXUDFLyQ
&RQ¿JXUDFLyQ
Refrigerator
Connection
ADVERTENCIA
Realice la conexión a un
suministro de agua potable únicamente.
Se requiere un suministro de agua fría para el
funcionamiento de la máquina de hielos automática. La
SUHVLyQGHODJXDGHEHUiHVWDUHQWUH\SVL
kilopascales).
ADVERTENCIA
PELIGRO DE
DESCARGA ELÉCTRICA
Adhiera la abrazadera de la tubería usando el agujero
H[LVWHQWH~QLFDPHQWH12SHUIRUHHOUHIULJHUDGRU
