49-60726-2 13

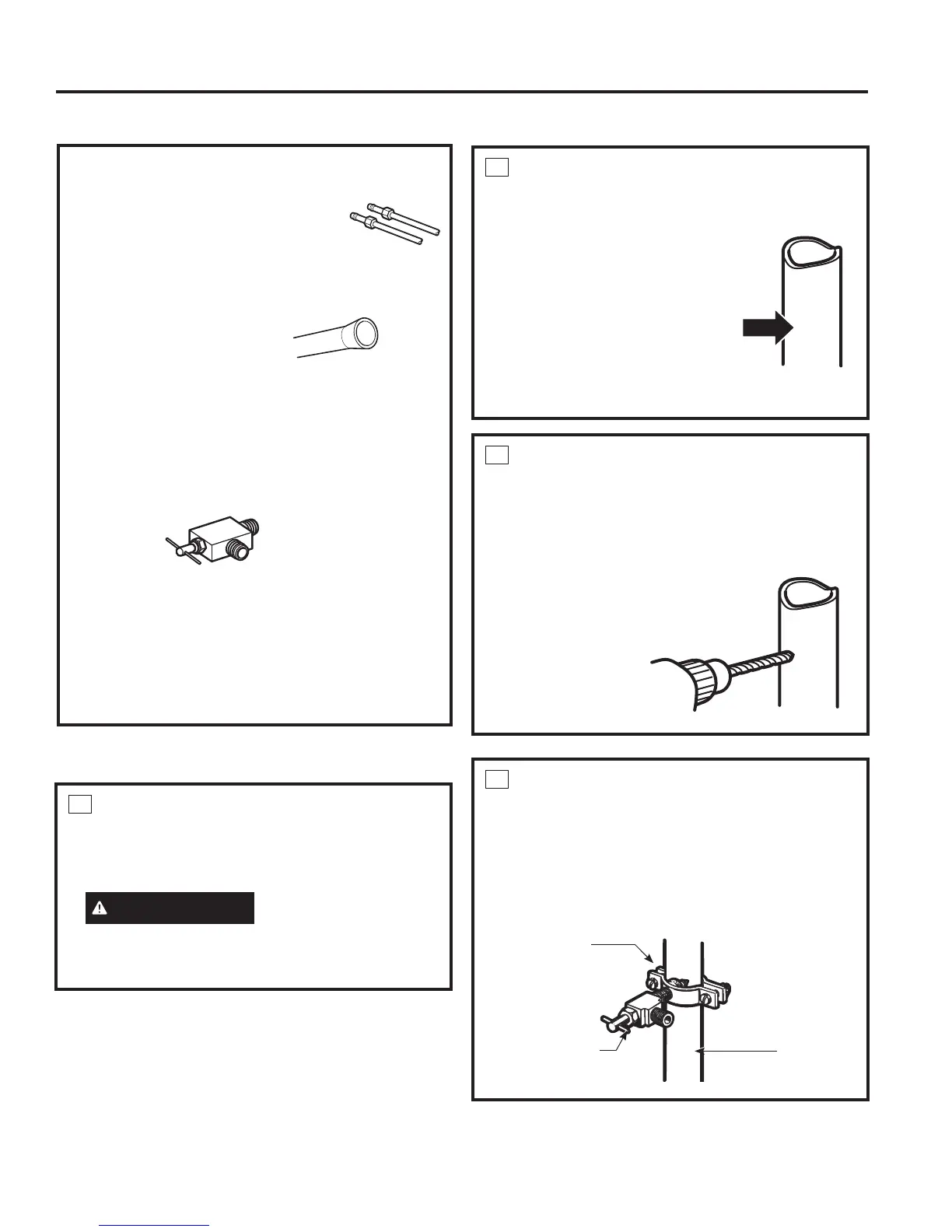

INSTRUCCIONES PARA LA INSTALACIÓN
Instrucciones para la instalación
INSTALACIÓN DE LA TUBERÍA DEL AGUA (Cont.)
QUÉ NECESITA (Cont.)
'RVWXHUFDVGHFRPSUHVLyQGHðGHGLiPHWURH[WHULRU
y 2 férulas (mangas)—para conectar la
tubería de cobre a la válvula de cierre y la
válvula del agua del refrigerador.
2%,(1
• Si está usando un kit de tubería para el refrigerador
SmartConnect™, los accesorios necesarios ya vienen
preinstalados en la tubería.
• Si su tubería existente de cobre para el agua tiene
un accesorio con vuelo en el extremo, necesitará un
adaptador (disponible en las tiendas de suministros de
plomería) para conectar la línea del agua al refrigerador
2%,(1SRGUiFRUWDUHODFFHVRULRFRQYXHORFRQ
un cortador de tubos y luego usar un accesorio de
FRPSUHVLyQ1RFRUWHHOH[WUHPRIRUPDGRGHODWXEHUtD
para el refrigerador SmartConnect.
9iOYXODGHFLHUUHSDUDFRQHFWDUDODOtQHDGHODJXDIUtD
La válvula de cierre deberá tener una entrada de agua
con un diámetro interno mínimo de 5/32² en el punto de
FRQH[LyQDOD78%(5Ë$'(/$*8$)5Ë$/DVYiOYXODV
de apagado tipo silla vienen incluidas en muchos kits de
suministro de agua. Antes de comprar, asegúrese de que
una válvula tipo silla cumple con los códigos de plomería
en su localidad.
1
CIERRE EL SUMINISTRO
PRINCIPAL DE AGUA
Abra el grifo más cercano por suficiente tiempo para
limpiar la tubería del agua.
ADVERTENCIA
A fin de reducir el riesgo
de descarga eléctrica o lesión durante la instalación,
primero deberá desenchufar el refrigerador antes de
proceder.
2
6(.(&&8,%(/$8%,1&$&Ď21'(
LA VÁLVULA
Seleccione una ubicación para
la válvula que sea fácilmente
accesible. Es mejor conectarla
en el costado de una tubería
vertical de agua. Cuando sea
necesario conectarla en una
tubería horizontal de agua, haga
la conexión en la parte superior
o al lado, en vez de hacerlo en la
parte de abajo, para evitar retirar
cualquier sedimento de la tubería del agua.
3
PERFORE EL ORIFICIO PARA LA
VÁLVULA
Perfore un orificio de 1/4² en la tubería del agua
(incluso si está usando una válvula auto perforadora),
usando una broca afilada. Retire cualquier sobrante
que resulte de perforar el orificio en la tubería.
Tenga cuidado de
no permitir que se
filtre agua hacia el
WDODGUR1RSHUIRUDU
un orificio de 1/4²
puede resultar en
menor producción
de hielo o cubos
más pequeños.
4
INSTALE LA VÁLVULA DE CIERRE
8QDODYiOYXODGHFLHUUHDODWXEHUtDGHDJXDIUtD
con la abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso no está
permitido en Massachusetts. Consulte con un plomero
licenciado.
Instale la válvula de cierre en la tubería del agua de consumo
más frecuentemente utilizada.
Tubería
vertical de
agua fría
9iOYXODGH
cierre tipo silla
Abrazadera
para el tubo
