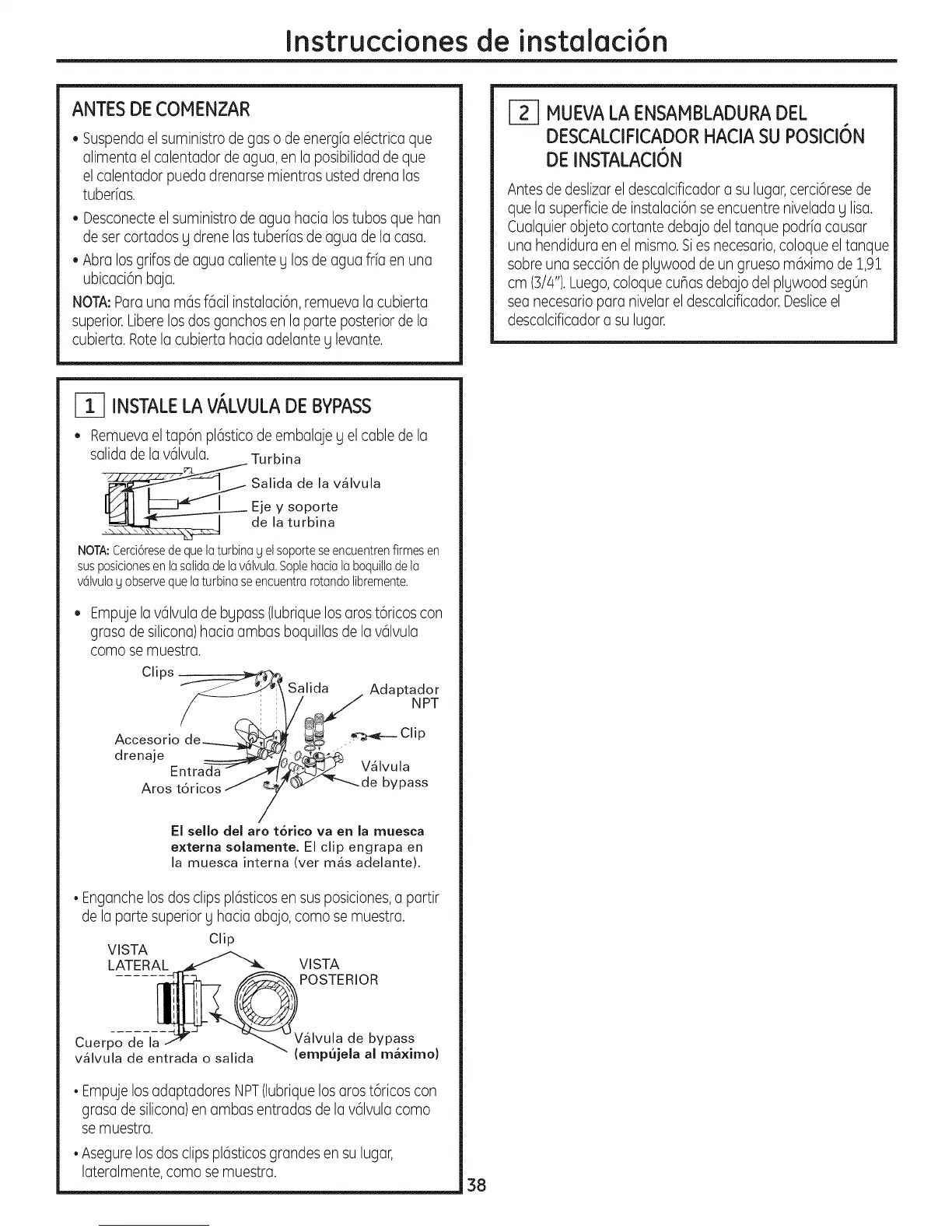

Instruccionesde instalaci6n
ANTES DE COMENZAR
• Suspenda elsuministro de gas o de energfa el6ctrica que
alimenta el calentador de agua,en la posibilidadde que
el calentador pueda drenarse mientras usted drena las
tuberfas.
• Desconecteel suministro de agua hacia lostubas que han
de ser cortados g drene lastuberfas de agua de la casa.
• Abra los grifos de agua caliente y losde agua frfa en una
ubicaci6n baja.
NOTA:Parauna m6s f6cil instalaci6n, remueva la cubierta
superior.Liberelosdos ganchos en la parte posterior de la
cubierta. Rotela cubierta hacia adelante g levante.
_-] MUEVALA ENSAMBLADURADEL
DESCALCIFICADORHACIASU POSICI6N
DEINSTALACI6N
Antesde deslizareldescalcificadorasulugar,cerci6resede
quela superficiedeinstalaci6nseencuentreniveladay lisa.
Cualquierobjetocortantedebajodeltanquepodriacausar
unahendiduraenel mismo.Siesnecesario,coloqueeltanque
sabreunasecci6ndeplywooddeungruesom6ximode1,91
cm(Bi4").Luego,coloquecuBasdebajodelplywoodsegOn
seanecesarioparanivelareldescalcificador.Desliceel
descalcificadora sulugar.
r-_ INSTALELA VALVULADE BYPASS
• Remuevael tap6n pl6stico de embalaje g el cable de la
salidade lav61vula. Turbina
"_ Salida de la v_lvula
Eje y soporte
de la turbina
NOTA:Cerci6resedequelaturbinag el soporteseencuentrenfirmesen
susposicionesenlasalidadelav61vula,Soplehacialaboquiltadela
v61vulag observequelaturbina seencuentrarotandolibremente,
Empujela v61vulade bypass (lubriquelosarost6ricos con
grasa de silicona)hacia ambas boquillasde lav61vula
coma semuestra.
_f_ Salida . Adaptador
Chps --_Y S NPT
Clip
Accesorio de___ __._ L__ .....
drenaje _ _ Vfilvula
Entrada - _
Aros tdricos _ _ _ "_'-_de bypass
/
El sello del aro t6rico va en la muesca
externa solamente. El clip engrapa en
la muesca interna (ver m_s adelante).
• Enganche los dos clips pl6sticosen sus posiciones,a partir
de la parte superior y hacia abajo,coma se muestra.
Clip
VISTA
LATERAL VISTA
POSTERIOR
Cuerpo de la
v41vula de entrada o salida
de bypass
(empujela al ma×imo)
• Empujelos adaptadores NPT(lubriquelos aros t6ricos con
grasa de silicona)en ambas entradas de lav61vulacoma
se muestra.
• Asegurelos dos clipspl6sticos grandes en su lugar,
lateralmente, coma semuestra.
38
