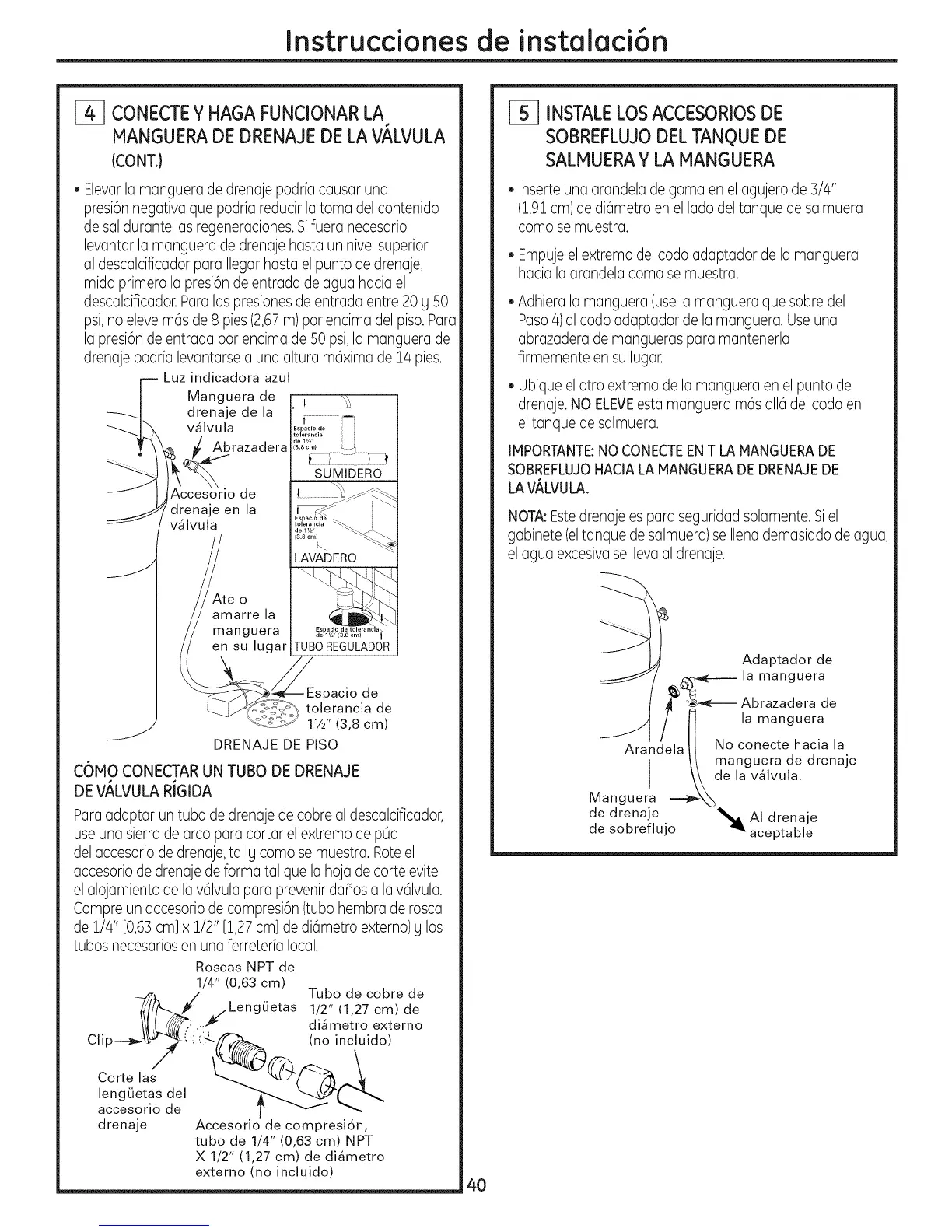

Instruccionesde instalaci6n
CONECTEY HAGAFUNCIONARLA
MANGUERADE DRENAJEDE LA VALVULA
(CONT.}
• Elevarla manguera de drenaje podria causar una
presi6nnegativa que podria reducirla toma del contenido
de sal durante las regeneraciones.Sifuera necesario
levantar la manguera de drenaje hasta un nivel superior
al descalcificador para Ilegarhasta el punto de drenaje,
mida primero la presi6nde entrada de agua hacia el
descalcificador.Para las presionesde entrada entre 20 g 50
psi,no eleve m6s de 8 pies(2,67m) par encima del piso.Para
la presi6n de entrada par encima de 50 psi,la manguera de
drenaje podria levantarsea una altura m6xima de 14 pies.
r-- Luz indicadora azul
| Manguera de t _.
_-_| drenaje de la _ _
_l"x v_lv.la r_° i-'
razadera a_c,., ¢.._,,
SUMIDERO
I ,jAccesorio de
drenaje en la ::
/ v_lvula
_te o
amarre la
manguera
en su lugar
S
TUBa REGULADOR
pacio de
tolerancia de
11/2'' (3,8 cm)
DRENAJE DE PISO
COMO CONECTAR UN TUBO DE DRENAJE
DEV,_LVULARiGIDA
Paraadaptaruntubadedrenajedecobrealdescalcificador,
useuna sierradearcoparacortarelextremodepOa
del accesorio de drenaje, tal g como se muestra. Roteel
accesoriode drenaje de forma tal que la hoja de corte evite
el alojamiento de la v61vulapara prevenir danos a lav61vula.
Compre un accesorio de compresi6n (tuba hembra de rosca
de 1/4" [0,6Scm] x 1/2" [1,27cm] de di6metro externo)g los
tubas necesariosen una ferreteria local.
Tuba de cobre de
1/2" (1,27 cm) de
di4metro externo
(no incluido)
Roscas NPT de
1/4" (0,63 cm)
--_,Z _F/Leng(jetas
Clip---_?{ (" i 4-
Carte las
lengLietas del
accesorio de
drenaje Accesorio de compresi6n,
tuba de 1/4" (0,63 cm) NPT
X 1/2" (1,27 cm) de di4metro
externo (no incluido)
r-_ INSTALELOSACCESORIOSDE
SOBREFLUJODELTANQUEDE
SALMUERAY LA MANGUERA
• Inserteuna arandeladegoma enelagujerode 3/4"
(1,91cm)de di6metro en el lado deltanque de salmuera
coma semuestra.
• Empuje elextremo del coda adaptador de la manguera
hacia la arandela coma se muestra.
• Adhiera lamanguera(uselamangueraque sabredel
Paso4)alcodaadaptadorde lamanguera.Use una
abrazaderademanguerasparamantenerla
firmementeen su lugar.
• Ubique el otro extremo de la manguera en el punto de
drenaje.NO ELEVEesta manguera m6s all6 del coda en
eltanquedesalmuera.
IMPORTANTE:NOCONECTEENT LA MANGUERADE
SOBREFLUJOHACIALA MANGUERADEDRENAJEDE
LAV/_LVULA.
NOTA:Estedrenaje espara seguridad solamente. Siel
gabinete (eltanque de salmuera)se Ilenademasiado de agua,
el agua excesivase Ilevaal drenaje.
B
Adaptador de
,¢x-q_--.----la manguera
J _-_--- Abrazadera de
_ f _ lamanguera
Arandelall Noconectehaciala
// manguera de drenaje
I \k de la v_lvula.
Manguera. _,,-X_
de drenaje _ AI drenaje
de sobreflujo 91' aceptable
4O
