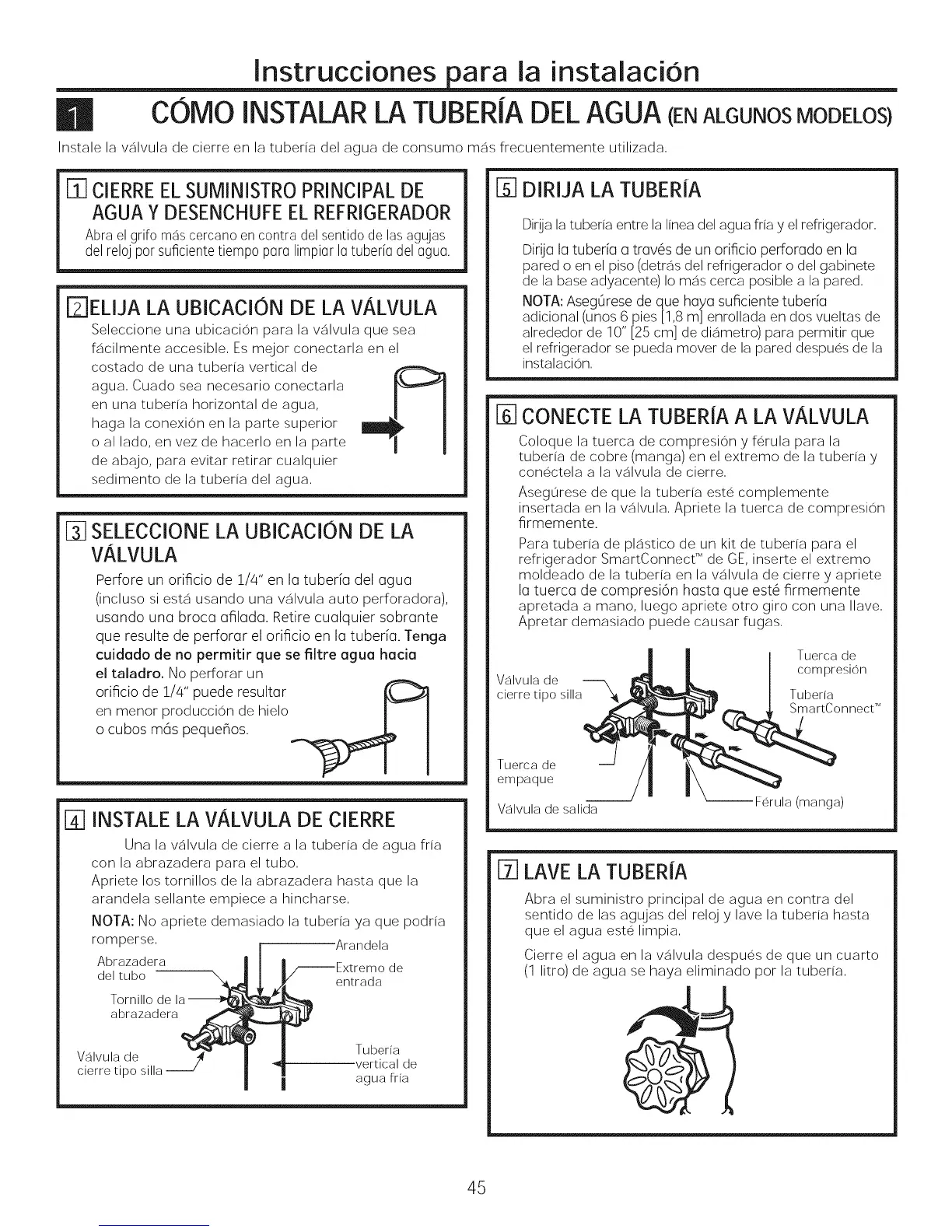

Instrucciones ara la instalacion
COMO INSTALARLA TUBERIADELAGUA (ENALGUNOS MODELOS)
Instale la valvula de cierre en la tuberia del agua de consumo mas frecuentemente utilizada.
[] CIERREELSUMINISTROPRINCIPALDE
AGUAY DESENCHUFEEL REFRIGERADOR
Abra el grifo mas cercano en contra del sentido de las agu]as
del reloj pot suficiente tiempo pore limpior Io tuberio del oguo.
r2]ELIJA LA UBICACION DE LA VALVULA
Seleccione una ubicacion para la valvula que sea
facilmente accesible. Es mejor conectarla en el
costado de una tuberia vertical de
agua. Cuado sea necesario conectarla
en una tuberia horizontal de agua,
haga la conexion en la parte superior
o al lado, en vez de hacerlo en la parte
de abajo, para evitar retirar cualquier
sedimento de la tuberia del agua.
%
SELECCIONE LA UBICACION DE LA
VALVULA
Perfore un orificio de !/4" en la tuber[(] del agua
(incluso siesta usando una valvula auto perforadora),
usando una broca afilada. Retire cualquier sobrante
que resulte de perforar el orificio en la tuberk]. Tenga
cuidado de no permitir que se filtre ague hacia
el taladro. No perforar un
orificio de 1/4" puede resultar
en menor produccion de hielo
o cubos m(_s pequeflos.
[] INSTALE LA VALVULA DE CIERRE
Una la valvula de cierre a la tuberia de agua fria
con la abrazadera para el tubo.
Apriete los tornillos de la abrazadera basra que la
arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubefia ya que podria
romperse,
Abrazadera
del tubo
Tornillo de la t
abrazadera _
Vailvula de /_
cierre tipo silla
Arandela
I I EeXn rr Wde
9) i Tuberia
vertical de
II agua fria
[5] DIRIJA LA TUBERiA
Dirija la tuberia entre la linea del agua fria y el refrigerador,
Dirija la tuber[(] a trav6s de un orificio perforado en la
pared o en el piso (detras del refrigerador o del gabinete
de la base adyacente)Io mas cerca posible a la pared.
NOTA: Aseg@rese de que haya suficiente tuber[(]
adicional (unos 6 pies [1,8 m] enrollada en dos vueltas de
alrededor de 10" [25 cm] de diametro) para permitir que
el refrigerador se pueda mover de la pared despues de la
instalacion.
_] CONECTE LA TUBERiA A LA VALVULA
Coloque la tuerca de compresion y ferula para la
tuberia de cobre (manga) en el extremo de la tuberia y
conectela a la valvula de cierre,
Aseg@rese de que la tuberia este complemente
insertada en la valvula. Apriete la tuerca de compresion
firmemente.
Para tuberia de plastico de un kit de tuberia para el
refrigerador SmartConnect TMde GE, inserte el extremo
moldeado de la tuberia en la valvula de cierre y apriete
la tuerca de compresi6n hasta que est6 firmemente
apretada a mano, luego apriete otro giro con una Ilave,
Apretar demasiado puede causar fugas,
Vailvula de
cierre tipo silla
Tuerca de
empaque __/
Valvula de salida
Tuerca de
I compreslOn
| Tuberia
_/_ _rtConnecC'
_la (manga)
D LAVE LA TUBERiA
Abra el suministro principal de agua en contra del
sentido de las agujas del reloj y lave la tuberia hasta
que el agua este limpia.
Cierre el agua en la valvula despues de que un cuarto
(1 litro) de agua se haya eliminado por la tuberia.
45
