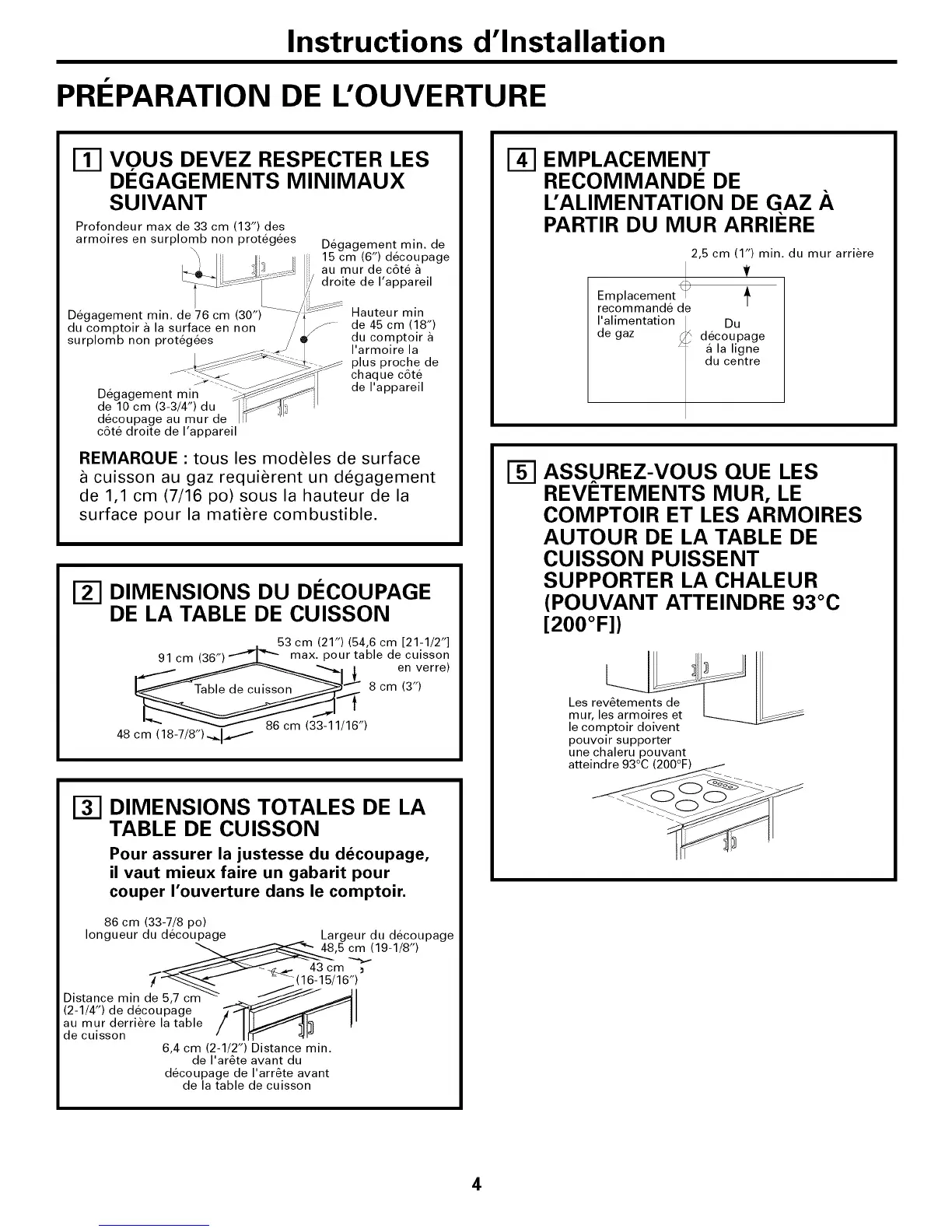

Instructions d'lnstallation
PRI:!:PARATIONDE UOUVERTURE
17-1VOUS DEVEZ RESPECTER LES
DEGAGEMENTS MINIMAUX
SUIVANT
Profondeur max de 33 cm (13") des
armoires en surplomb non proteg6es
Degagement min. de
15 cm (6") decoupage
au mur de c6t6
droite de I'appareil
Degagement min. de 76 cm (30")
du comptoir a la surface en non
surplomb non proteg6es
Degagement min
de 10 cm (3-3/4") du
decoupage au mur de
c6te droite de I'appareil
Hauteur min
de 45 cm (18")
du comptoir
I'armoire la
plus proche de
chaque c6te
de I'appareil
REIVlARQUE : tous les modeles de surface
cuisson au gaz requierent un degagement
de 1,1 cm (7/16 po) sous la hauteur de la
surface pour la matiere combustible.
DIMENSIONS DU DI_COUPAGE
DE LA TABLE DE CUISSON
• 53 cm (21") (54,6 cm [21-1/2"]
91cm (36")_ max. pour table decuisson
/__,_ _, en verre)
__. 8 cm/3"/
"---- v 86 cm (33-11/16")
48 cm (18-7/8").._.1_..--I
DIMENSIONS TOTALES DE LA
TABLE DE CUISSON
Pour assurer la justesse du decoupage,
il vaut mieux faire un gabarit pour
couper I'ouverture dans le comptoir.
86 cm (33-7/8 po)
Iongueur du decoupage _ Largeur du decoupage
_8,5 cm (19-1/8")
-/_-...._i = _ (16-15/16")
Distance min de 5,7 cm_(2-1/4") de decoupage
au mur derriere la table
de cuisson
6,4 cm (2-1/2") Distance min.
de I'ar6te avant du
decoupage de I'arr6te avant
de la table de cuisson
[_ EMPLACEMENT
RECOMMANDE DE
L'ALIMENTATION DE G.AZ .A
PARTIR DU MUR ARRIERE
2,5 cm (1") min. du mur arriere
Emplacement t
recommande de
I'alimentation Du
degaz _ decoupage
la ligne
du centre
ASSLIREZ-VOUS QUE LES
REVETEMENTS MUR, LE
COMPTOIR ET LES ARMOIRES
AUTOUR DE LA TABLE DE
CUlSSON PUlSSENT
SUPPORTER LA CHALEUR
(POUVANT ATTEINDRE 93°C
[200°F])
Les rev6tements de
mur, les armoires et
le comptoir doivent
pouvoir supporter
une chaleru pouvant
atteindre 93°C (200°F)
4
