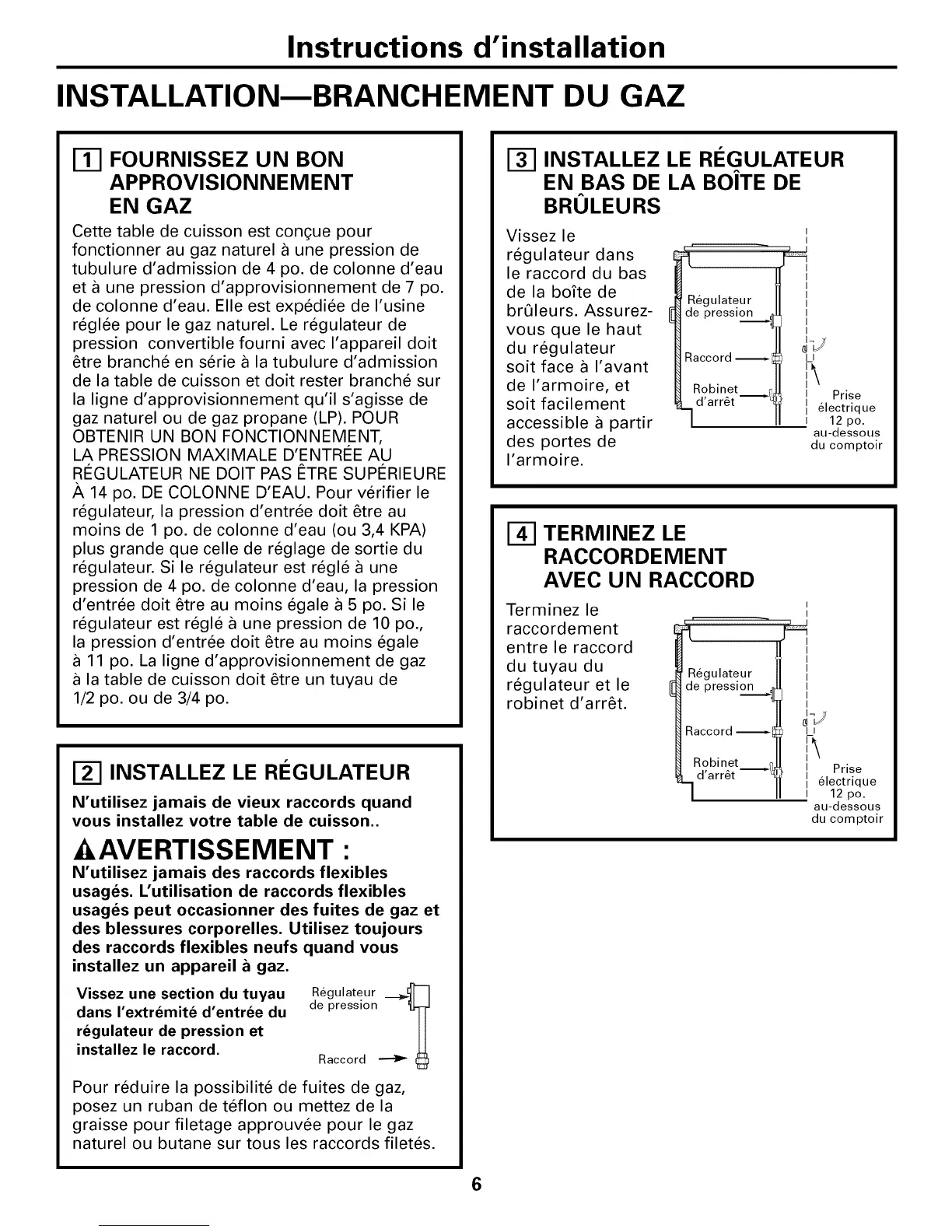

Instructions d'installation
INSTALLATIONmBRANCHEMENT DU GAZ
17-1FOURNISSEZ UN BON
APPROVISIONNEMENT
EN GAZ
Cette table de cuisson est con_ue pour
fonctionner au gaz naturel a une pression de
tubulure d'admission de 4 po. de colonne d'eau
et a une pression d'approvisionnement de 7 po.
de colonne d'eau. Elle est expedi6e de I'usine
regl6e pour le gaz naturel. Le regulateur de
pression convertible fourni avec I'appareil doit
6tre branche en serie a la tubulure d'admission
de la table de cuisson et doit rester branche sur
la ligne d'approvisionnement qu'il s'agisse de
gaz naturel ou de gaz propane (LP). POUR
OBTENIR UN BON FONCTIONNEMENT,
LA PRESSION MAXIMALE D'ENTRI_E AU
RI_GULATEUR NE DOlT PAS #TRE SUPI_RIEURE
,_ 14 po. DE COLONNE D'EAU. Pour verifier le
regulateur, la pression d'entree doit 6tre au
moins de 1 po. de colonne d'eau (ou 3,4 KPA)
plus grande que celle de reglage de sortie du
regulateur. Si le regulateur est regl6 a une
pression de 4 po. de colonne d'eau, la pression
d'entree doit 6tre au moins egale a 5 po. Si le
regulateur est regl6 a une pression de 10 po.,
la pression d'entree doit 6tre au moins egale
11 po. La ligne d'approvisionnement de gaz
la table de cuisson doit 6tre un tuyau de
1/2 po. ou de 3/4 po.
_-I INSTALLEZ LE RI_GULATEUR
N'utilisez jamais de vieux raccords quand
vous installez votre table de cuisson..
- AVERTISSEMENT :
N'utilisez jamais des raccords flexibles
usages. L'utilisation de raccords flexibles
usages peut occasionner des fuites de gaz et
des blessures corporelles. Utilisez toujours
des raccords flexibles neufs quand vous
installez un appareil a gaz.
Vissez une section du tuyau Regulateur __[_=_
dans I'extremite d'entree du de pression _T]J
regulateur de pression et
H
installez le raccord. Raccord _
Pour reduire la possibilite de fuites de gaz,
posez un ruban de teflon ou mettez de la
graisse pour filetage approuvee pour le gaz
naturel ou butane sur tous les raccords filetes.
E_ INSTALLEZ LE RI_GULATEUR
EN BAS DE LA BOiTE DE
BRULEURS
Vissez le
regulateur dans
le raccord du bas
de la bofte de
brQleurs. Assurez-
vous que le haut
du regulateur
soit face a I'avant
de I'armoire, et
soit facilement
accessible a partir
des portes de
I'armoire.
I
I
Regulateur
de pression _
Raccord
Robinet r
d'arr6t _t
-I
L I
it
II Prise
I electrique
I 12 po.
au-dessous
du comptoir
_-I TERMINEZ LE
RACCORDEMENT
AVEC UN RACCORD
Terminez le
raccordement
entre le raccord
du tuyau du
regulateur et le
robinet d'arr6t.
Regulateur
de pression ._
Raccord
Robinet
d'arr6t "_
h
m I
it
II Prise
I electrique
I 12 po.
au-dessous
du comptoir
6
