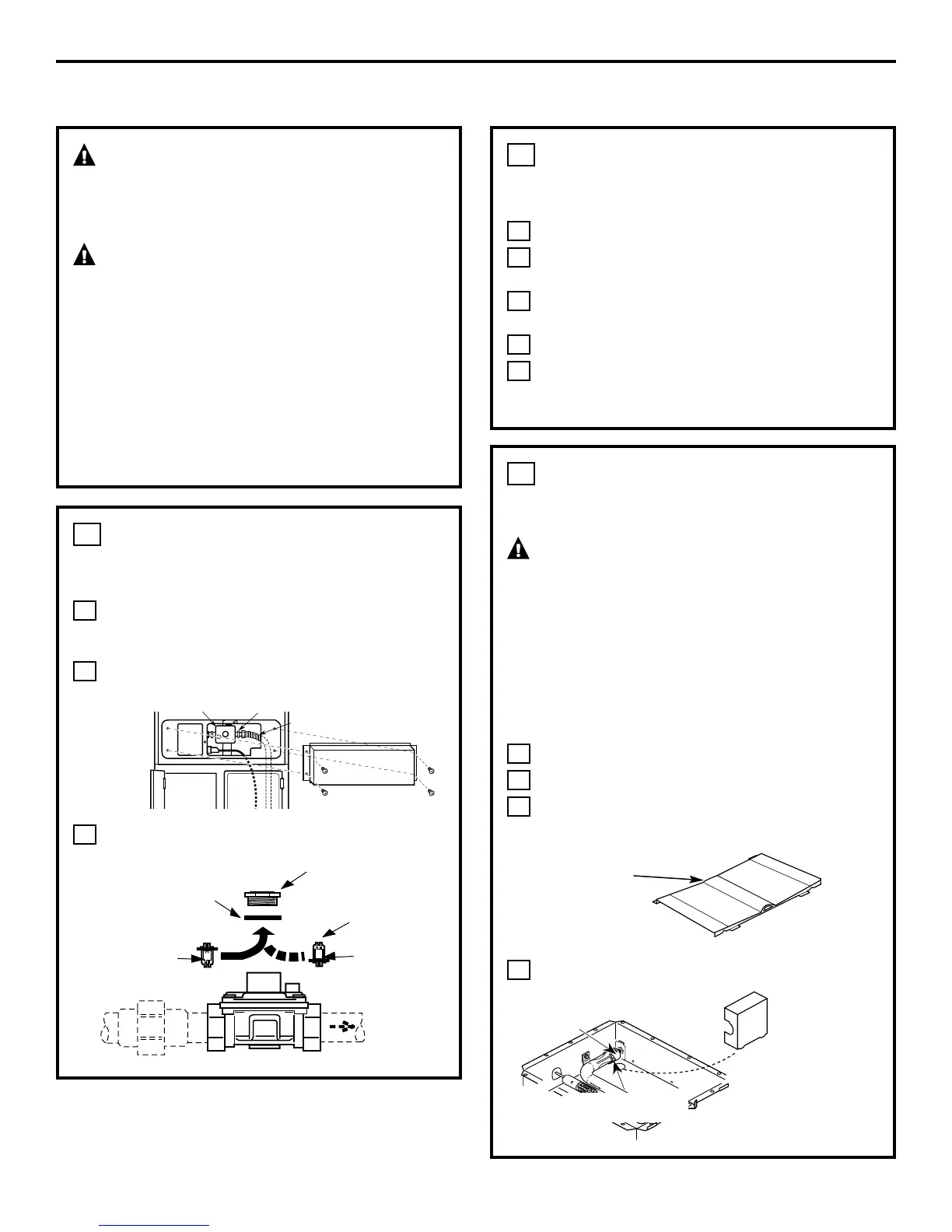

8
Instrucciones de Instalación
CÓMO HACER LA CONVERSIÓN PARA GAS L.P.
ADVERTENCIA:
Si usted va
a usar gas L.P. (embotellado), todos los ajustes
descritos más abajo deben hacer antes de
hacer cualquier ajuste a los quemadores o
usar el horno.
ADVERTENCIA:
Esta conversión
debe ser hecha por un instalador competente o
por el abastecedor de gas de acuerdo con las
instrucciones del fabricante y todos los códigos
y requerimientos de las autoridades que tienen
jurisdicción. El no seguir las instrucciones podría
resultar en serias heridas o daño a la propiedad.
La agencia calificada que hace este trabajo
asume la responsabilidad de la conversión.
NOTA: Desconecte toda la electricidad y cierre el paso
del gas en la válvula de cierre antes de empezar la
conversión.
AJUSTE EL REGULADOR DE
PRESIÓN DE GAS NATURAL
A GAS L.P.
Remueva la cubierta del regulador en la parte
posterior del área del cajón de almacenamiento
removiendo los 4 tornillos.
Ubique el regulador.
Destornille la tapa.
C
B
A
1
NAT.
l..P.
CÓMO AJUSTAR EL ORIFICIO
DEL QUEMADOR DE GAS
NATURAL A GAS L.P.
PRECAUCIÓN:
Los ajustes en
la siguiente columna se deben hacer antes de
encender los quemadores. Si no se hace de esa
manera podrían resultar heridas serias debido a
llamas altas y vapores tóxicos.
Su quemador para asar a la parrilla está localizado
en la porción superior de su horno y el acceso a éste
es fácil.
Para lograr acceso a su quemador para hornear siga
las instrucciones más adelante:
Abra la puerta del horno.
Saque el fondo del horno.
Saque los 4 tornillos que sujetan el esparcidor
de llamas.
Saque la cubierta del orificio.
D
C
B
A
2
Sujetado de
Resorte
Sello
NAT.
Tapa
L.P.
Cubierta del
Regulador
AJUSTE EL REGULADOR DE
PRESIÓN DE GAS NATURAL
A GAS L.P. (CONT.)
Saque el retenedor de la tapa.
Invierta el retenedor de manera que L.P. se vea
sobre el fondo del retenedor.
Coloque nuevamente el retenedor dentro de
la tapa.
Coloque nuevamente la tapa sobre el regulador.
Coloque nuevamente la cubierta del regulador
usando los 4 tornillos que sostenían
originalmente la cubierta del regulador.
H
G
F
E
D
1
Cubierta del
Orificio
Obturador
de Aire
Tornillo del
Obturador de Aire
Fig. 14
Esparcidor del
quemador fondo
del horno
Fig. 13
Fig. 11
Fig. 12
Regulador de Presión
con Válvula
de Cierre
Incorporada
Adaptador
Conexión Flexible
