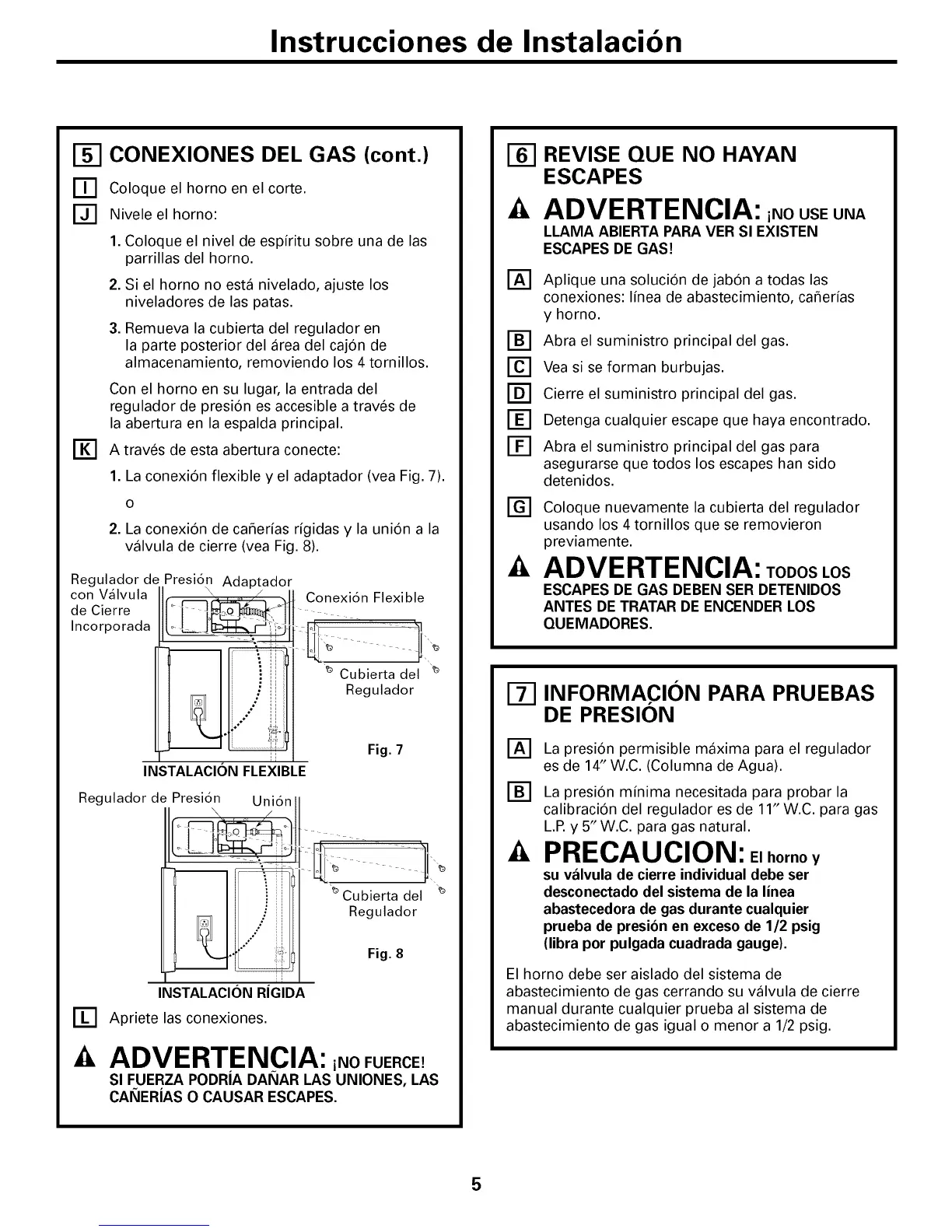

GE JGRP20 Installation Instruction

Instrucciones de Instalacion
CONEXIONES DEL GAS (cont.)
ITI Coloque el horno en el corte.
r_ Nivele el horno:
Rq
1.Coloque el nivel de espiritu sobre una de las
parrillas del horno.
2. Si el homo no esta nivelado, ajuste los
niveladores de las patas.
3. Remueva la cubierta del regulador en
la parte posterior del area del caj6n de
almacenamiento, removiendo los 4 tornillos.
Con el horno en su lugar, la entrada del
regulador de presi6n es accesible a traves de
la abertura en la espalda principal.
A traves de esta abertura conecte:
1. La conexi6n flexible y el adaptador (vea Fig. 7).
2. La conexi6n de caflerias rigidas y la uni6n a la
valvula de cierre (vea Fig. 8).
Regulador de
con Valvula
de Cierre
Incorporada
Presi6n Adaptador
\__ Conexidn Flexible
__]_ "_ Cubierta del '_
Regulador
== Fig. 7
INSTALACION FLEXIBLE
Regulador de Presi6n Uni6n
\ /
_Cubierta del _
Regulador
Fig. 8
INSTALACION RiGIDA
[_ Apriete las conexiones.
ADVERTENCIA: i.OFUE.CE
Sl FUERZA PODRIA DAI_IARLAS UNIONES, LAS
CAI_IERIAS0 CAUSAR ESCAPES.
REVISE QUE NO HAYAN
ESCAPES
-& ADVERTENCIA: i.oUSEUNA
LLAMA ABIERTA PARA VER Sl EXlSTEN
ESCAPES DE GAS!
r_ Aplique una soluci6n de jab6n a todas las
conexiones: linea de abastecimiento, caflerias
y homo.
[] Abra el suministro principal del gas.
F_ Vea si se forman burbujas.
F_ Cierre el suministro principal del gas.
F_ Detenga cualquier escape que haya encontrado.
[_ Abra el suministro principal del gas para
asegurarse que todos los escapes han sido
detenidos.
@
Coloque nuevamente la cubierta del regulador
usando los 4 tornillos que se removieron
previamente.
_4,ADVERTENCIA: TODOSLOS
ESCAPES DE GAS DEBEN SER DETENIDOS
ANTES DE TRATAR DE ENCENDER LOS
QUEMADORES.
m INFORIVIACION PARA PRUEBAS
DE PRESION
La presi6n permisible maxima para el regulador
es de 14" W.C. (Columna de Agua).
La presi6n minima necesitada para probar la
calibraci6n del regulador es de 11" W.C. para gas
L.P.y 5" W.C. para gas natural.
PRECAUCION: Elhornoy
su valvula de cierre individual debe ser
desconectado del sistema de la linea
abastecedora de gas durante cualquier
prueba de presion en exceso de 1/2 psig
(libra por pulgada cuadrada gauge).
El horno debe ser aislado del sistema de
abastecimiento de gas cerrando su valvula de cierre
manual durante cualquier prueba al sistema de
abastecimiento de gas igual o menor a 1/2 psig.
5
