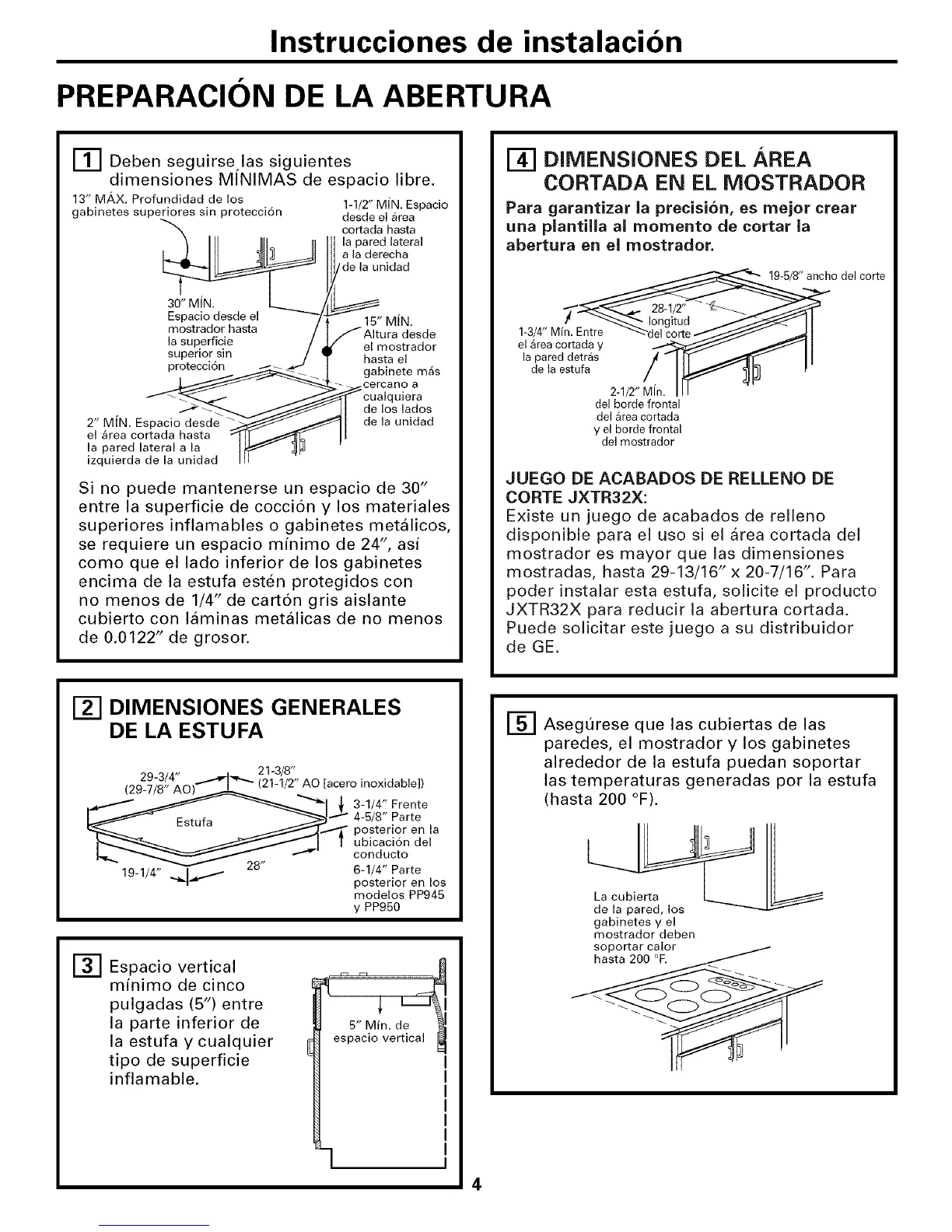

Instrucciones de instalacion
PREPARACION DE LA ABERTURA
[_ Deben seguirse las siguientes
dimensiones MINIMAS de espacio libre.
13" MA,X. Profundidad de los 1-1/2" MIN. Espacio
gabinetes superiores sin protecci6n desde el _rea
cortada hasta
la pared lateral
a la derecha
/de la unidad
30" MIN.
Espacio desde el 15" MiN.
mostrador hasta desde
la superficie el mostrador
superior sin hasta el
protecci6n gabinete m_s
uiera
de los lados
de la unidad
2" MiN. Espacio desde
el _rea cortada hasta
la pared lateral a la
izquierda de la unidad
Si no puede mantenerse un espacio de 30"
entre la superficie de cocci6n y los materiales
superiores inflamables o gabinetes metalicos
se requiere un espacio minimo de 24", asi
como que el lado inferior de los gabinetes
encima de la estufa esten protegidos con
no menos de 1/4" de cart6n gris aislante
cubierto con laminas metalicas de no menos
de 0.0122" de grosor.
_1 DINIENSIONES DEL AREA
CORTADA EN EL IVIOSTRADOR
Para garantizar la precisi6n, es mejor crear
una pJantiiJa aJ momento de cortar la
abertura en eJ mostrador.
o del corte
1-3/4" Min. Entre _del_orte/_TZ _ I
el area cortada y __ _1 I
la pared detras // f I W _ I I
delaestufa //, I_ _ "
2-1/2" MIn. III
del borde frontal
del area cortada
y el borde frontal
del moatrador
JUEGO DE ACABADOS DE RELLENO DE
CORTE JXTR32X:
Existe un juego de acabados de relleno
disponible para el uso si el Mea cortada del
mostrador es mayor que las dimensiones
mostradas, hasta 29-13/16" x 20-7/16". Para
poder instalar esta estufa, solicite el producto
JXTR32X para reducir la abertura cortada.
Puede solicitar este juego a su distribuidor
de GE.
_1 DIMENSIONES GENERALES
DE LA ESTUFA
29-3/4" -4_ 21-3/8"
(29-7/8" AO) ''---'_ I _ (21-1/2" AO [acero inoxidable])
_"'__''_l _ 3-1/4" Frente
Fqtufa _""_ 4-5/8" Parte
...... _-'_'A posterior en la
i_--,,,,_ __J ]" ubicaci6n del
I_ _,, I-" oonduoto
19-1/4" _,1,/ 6-1/4" Parte
posterior en los
modelos PP945
y PP950
E_ Espacio vertical
minimo de cinco
pulgadas (5") entre
la parte inferior de
la estufa y cualquier
tipo de superficie
inflamable.
5" Min. de
espacio vertical _1
F_ Asegurese que las cubiertas de las
paredes, el mostrador y los gabinetes
alrededor de la estufa puedan soportar
las temperaturas generadas por la estufa
(hasta 200 °F).
L 4'aert ,,os
gabinetes y el
mostrador deben
soportar calor
4
