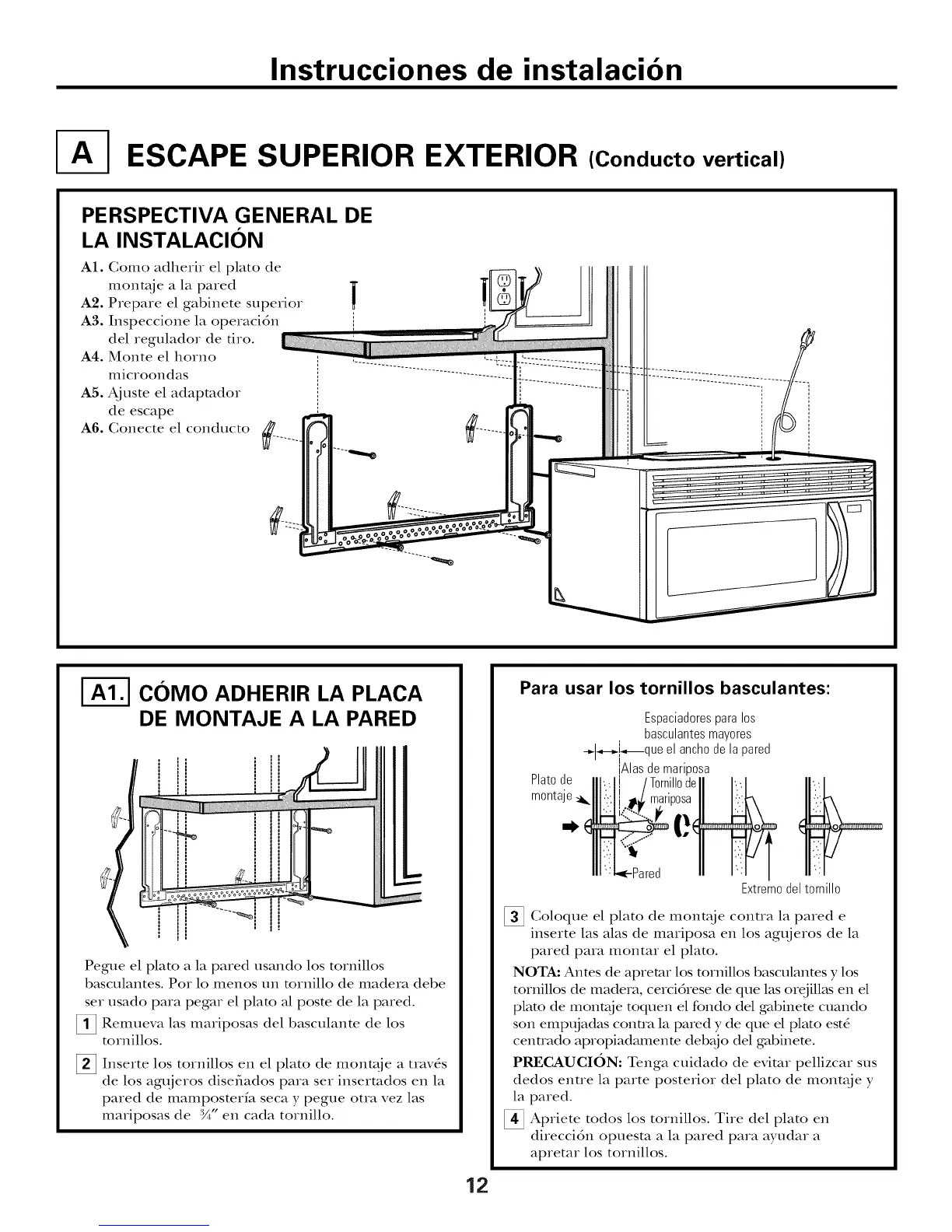

GE JVM1660WB005

Instrucciones de instalacion
ESCAPE SUPERIOR EXTERIOR (Conducto vertical)
PERSPECTIVA GENERAL DE
LA INSTALACION
A1. Como adherir el plato de
mont;{ie a la pared
A2. Prepare el gabinete superior
A3. Inspeccione la operacidn
del regulador de fifo.
A4. Monte el horno
microondas
AS. A:juste el adapmdor
de escape
A6.
C01VIO ADHERIR LA PLACA
DE MONTAJE A LA PARED
Pegue el plato a la pared usando los tornillos
basculantes. Pot lo menos un mrnillo de madera debe
set usado para pegar el plato al poste de la pared.
Remueva las mariposas del basculante de los
tornillos.
_2_ Inserte los tornillos en el plato de mont_je a tray,s
de los agt{jeros disefiados para set insermdos en la
pared de mamposterfa seca y pegue otra vez las
mariposas de :_" en cada tornillo.
12
Para usar los tornillos basculantes:
Platode
monta
Espaciadoresparalos
basculantesmayores
+[-_-_[_que elanchodelapared
[Alasdemariposa
•Pared
Extremodeltornillo
[] Coloque el plato de mont_je conua la pared e
inserte las alas de mariposa en los agt{jeros de la
pared para montar el plato.
NOTA: Anms de apremr los mrnillos basculanms y los
tornillos de madera, cercidrese de que las orejillas en el
plato de motm_je toquen el fondo del gabinete cuando
son empt{jadas conua la pared y de que el plato est_
cenuado apropiadamenm deb_jo del gabinem.
PRECAUCION: Tenga cuidado de evimr pellizcar sus
dedos enue la parte posterior del plato de mont;{je y
la pared.
Apriete todos los tornillos. Tire del plato en
direccidn opuesm a la pared para ayudar a
apretar los tornillos.
