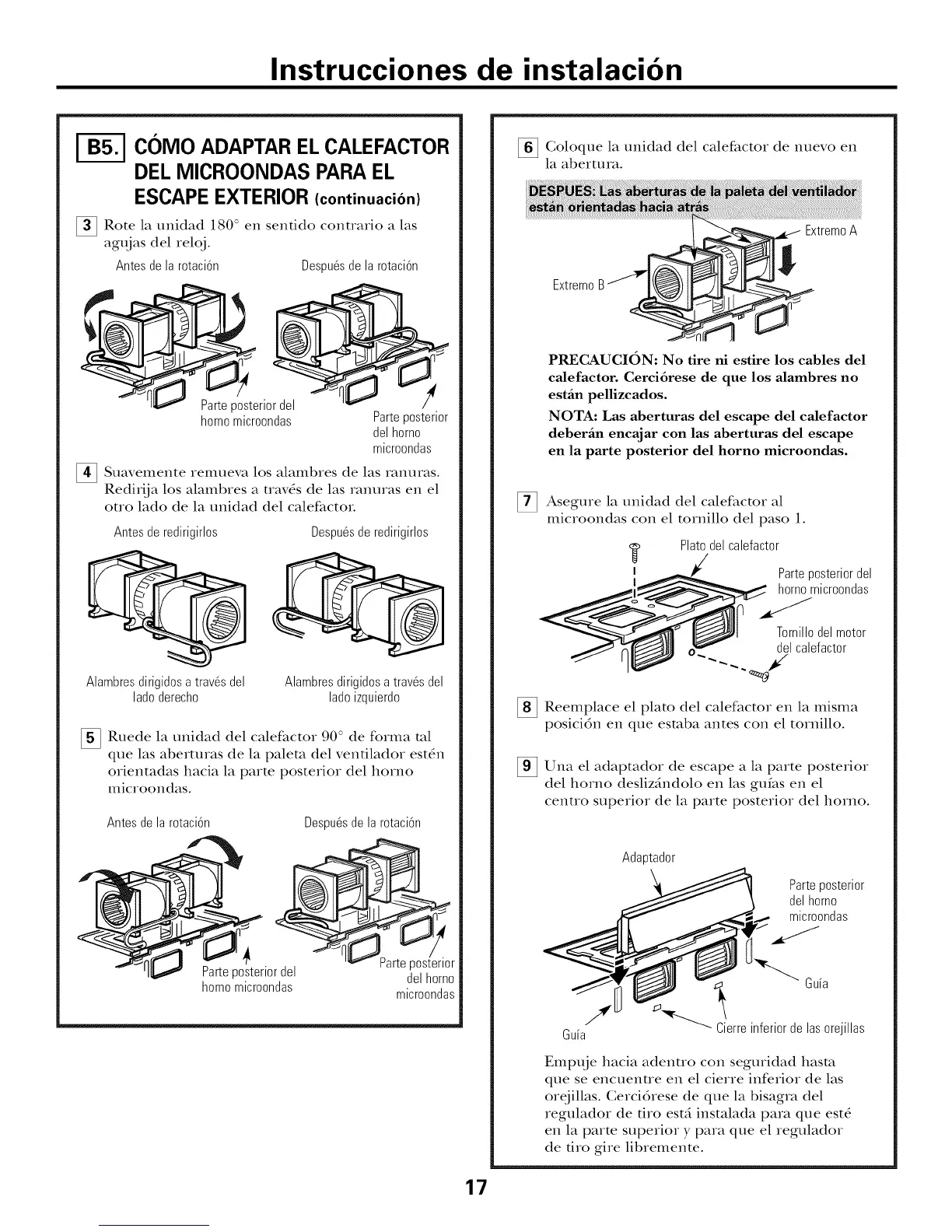

Instrucciones de instalacion
COMO ADAPTAR ELCALEFACTOR
DEL MICROONDAS PARAEL
ESCAPE EXTERIOR (continuacion)
_Rote la unidad 180 ° en sentido contrario a las
agt_jas del reloj.
Antes dela rotaci6n Despu6sdela rotaci6n
_e_po_terior del
homomicroondas Parteposterior
delhomo
microondas
Suavemente remueva los alamt)res de las rantlras.
Redirija los alambres a uav_s de las ranuras en el
ouo lado de la unidad del calefactoL
Antesde redirigirlos Despu6sderedirigirlos
Alambresdirigidosa trav6sdel Alambresdirigidosa trav6sdel
lado derecho ladoizquierdo
Ruede la unidad del calefactor 90 ° de forma ml
que las aberturas de la palem del ventilador est_n
orientadas hacia la parte posterior del homo
microondas.
Antes dela rotaci6n
qll,,,,_ Parteposteriordel
homomicroondas
Despu6sde la rotaci6n
_arte posterior
delhomo
microondas
17
[] Coloque la unidad del calefactor de nuevo en
la abertura.
ExtremoA
Extremo B
PRECAUCION: No fire ni estire los cables del
calefactor. Cerci6rese de que los alambres no
estfin pellizcados.
NOTA: Las aberturas del escape del calefactor
deber.m encajar con las aberturas del escape
en la parte posterior del horno microondas.
[] Asegure la unidad del calefactor al
microondas con el tornillo del paso 1.
1
I
Platodel calefactor
Parteposteriordel
hornomicroondas
Tornillodel motor
delcalefactor
./
Reemplace el plato del calefactor en la misma
posicidn en que esmba antes con el tornillo.
_Una el adaptador de escape a la parte posterior
del homo desliz_indolo en las guias en el
centro superior de la parte posterior del homo.
Adaptador
Parteposterior
delhorno
microondas
Gu[a
_'_'_ Gu[a
Cierreinferiorde lasorejillas
Empt{je hacia adenuo con seguridad hasm
que se encuenue en el cierre inferior de las
orejillas. Cercidrese de que la bisagra del
regulador de fifo estd instalada para que est_
en la parte superior y para que el regulador
de fifo gire libremente.
