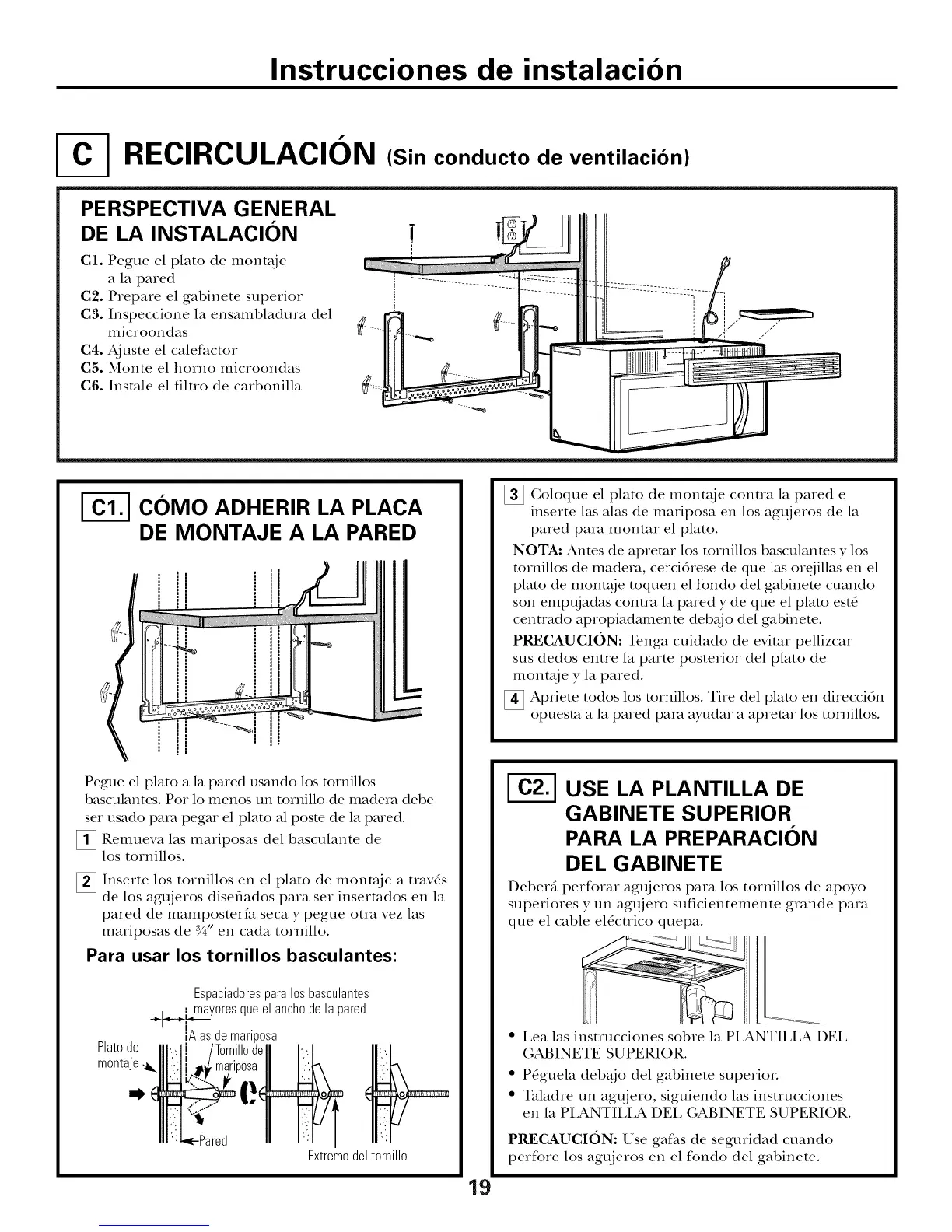

GE JVM1660WB005 - Page 43

Instrucciones de instalacion
RECIRCULACION (Sin conducto de ventilacion)
PERSPECTIVA GENERAL
DE LA INSTALACION
C1. Pegue el plato de montx{je
a la pared
C2. Prepare el gabinete superior
C3. Inspeccione la ensambladura del
microondas
C4. Ajuste el calefactor
C5. Monte el homo microondas
C6. Insmle el filtro de carbonilla
!
I-_ C01VIO ADHERIR LA PLACA
DE MONTAJE A LA PARED
Pegue el plato a la pared usando los tornillos
basculantes. Pox lo menos un tornillo de madera debe
sex usado para pegar el plato al posm de la pared.
Remueva las mariposas del basculante de
los tornillos.
[] Inserte los tornillos en el plato de montx_je a tray,s
de los agt_jeros disefiados para sex insermdos en la
pared de mamposterfa seca y pegue otra vez las
mariposas de :X" en cada tornillo.
Para usar los tornillos basculantes:
Platode
rnonta
Espaciadores para los basculantes
=mayores que el ancho de la pared
IAlas de mariposa
i,
•Pared
Extremodel tornillo
19
[] Coloque el plato de mont_je conua la pared e
inserte las alas de mariposa en los agt{jeros de la
pared para montar el plato.
NOTA: Antes de apremr los tornillos basculanms y los
tornillos de madera, cercidrese de que las orejillas en el
plato de mont;_je toquen el fondo del gabinete cuando
son empt{jadas conua la pared y de que el plato est6.
cenm_do apropiadamenm deb_jo del gabinete.
PRECAUCION: Tenga cuidado de evimr pellizcar
sus dedos enue la parte posterior del plato de
montaje y la pared.
Apriete todos los mrnillos. Tire del plato en direcci6n
opuesm a la pared para ayudar a apremr los tornillos.
USE LA PLANTILLA DE
GABINETE SUPERIOR
PARA LA PREPARACION
DEL GABINETE
Deber_ perforar agt_jeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eld.cuico quepa.
= ..................
• Lea las insmlcciones sobre la PI_ANTII_LA DEL
GABINETE SUPERIOR.
• Pdguela deb_jo del gabinete superioL
• Taladre un agujero, siguiendo las insuucciones
en la PI.ANTILI.A DEL GABINETE SUPERIOR.
PRECAUCION: Use gafas de seguridad cuando
perfore los agt_jeros en el fondo del gabinete.
