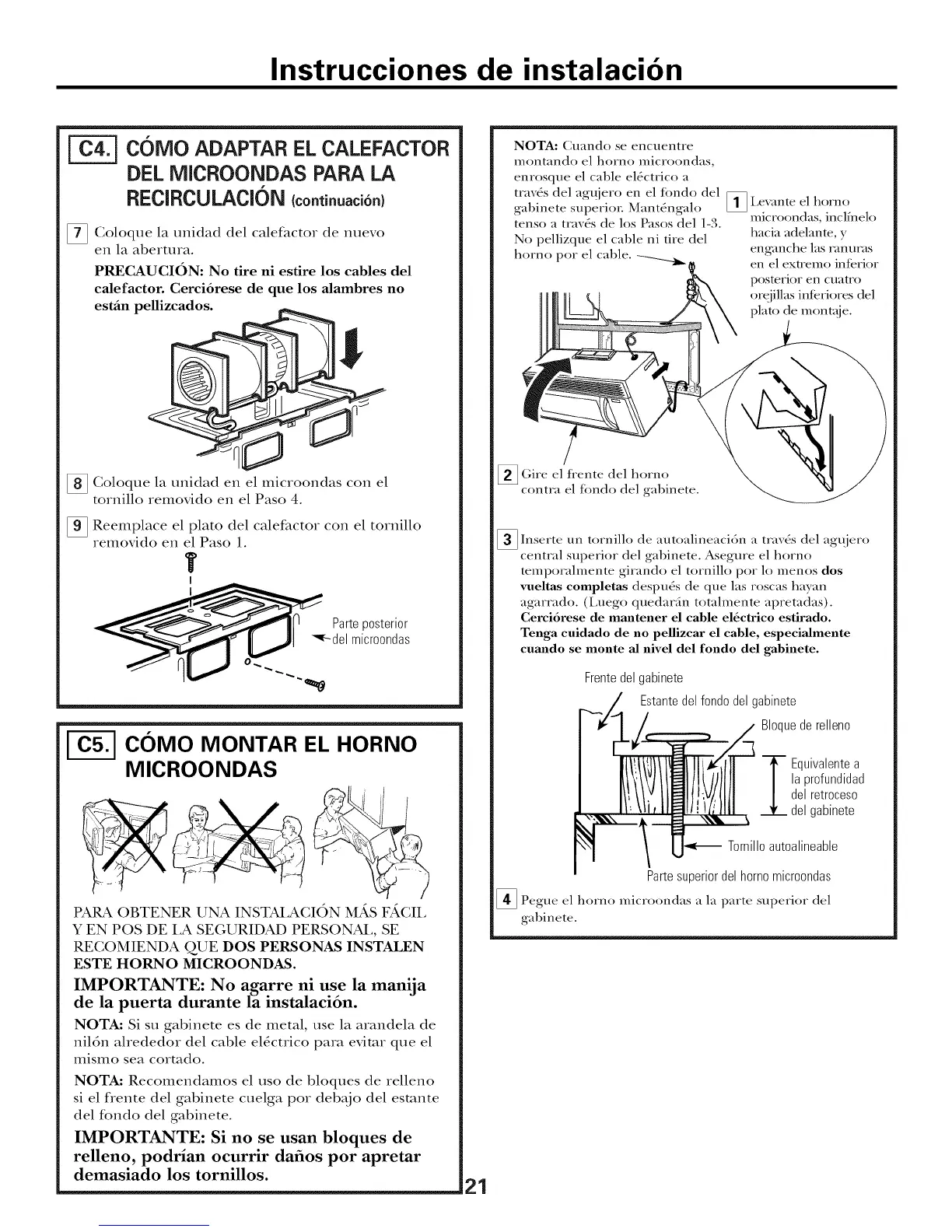

Instrucciones de instalacion
C0MO ADAPTAR EL CALEFACTOR
DEL M[CROONDAS PARA LA
RECIRCULACION (continuaci6n)
[] Coloque la unidad del calefactor de nuevo
en la aberulra.
PRECAUCION: No tire ni estire los cables del
calefaetor. Cerddrese de que los alambres no
estfin peUizcados.
[] Coloque la unidad en el microondas con el
tornillo removido en el Paso 4.
[] Reemplace el plato del calefactor con el tornillo
removido en el Paso 1.
T
I
Parteposterior
_ 0_,_!__ _r-del rnicroondas
C0MO MONTAR EL HORNO
MICROONDAS
PARA OBTENER UNA INSTAI,ACION MAS FACII,
Y EN POS DE I,A SEGURIDAD PERSONAl,, SE
RECOMIENDA Q UE DOS PERSONAS INSTALEN
ESTE HORNO MICROONDAS.
IMPORTANTE: No agarre ni use la manija
de la puerta durante la instaladdn.
NOTA: Si su gabinete es de metal, use la arandela de
nildn ahededor del cable el_ctrico pare evimr que el
mismo sea cormdo.
NOTA: Recomendamos el uso de bloques de relleno
si el frente del gabinete cuelga pot deb_jo del esmnte
del fondo del gabinete.
IMPORTANTE: Si no se usan bloques de
relleno, podrian ocurrir dafios por apretar
demasiado los tornillos.
NOTA: Cuando se encuentre
montando el homo microondas,
enrosque el cable el_ctrico a
trax_s del aguiero en el rondo del
Lc_ante el homo
gabinete superion Mant_ngalo _!_
tenso a tray,s de los Pasos del 1-3. microondas, inclfnelo
hacia adelantc, y
No pellizque el cable ni tire del
enganche las l_antlFas
homo pot el cable. "-_1_ en el extremo interior
posterior en cuatro
orcjillas inJcriorcs del
plato de montaje.
Gire el fiente del homo
contra el fondo del gabinete.
_Inserte tornillo de autoalineaci6n trav6s del aguiero
tin a
central superior del gabinete. Asegure el homo
temporalmente girando el tornillo pot lo menos dos
vueltas completas despu_s de que las roscas hayan
agarrado. (Luego quedarfin totahnente apretadas).
Cercidrese de mantener el cable el&etrico estirado.
Tenga cuidado de no pellizcar el cable, especiahnente
cuando se monte al nivel del fondo del gabinete.
Frentedelgabinete
Estantedelfondodel gabinete
Bloquederelleno
T quivalente a
la profundidad
del retroceso
del gabinete
Tornilloautoalineable
Parte superior del horno microondas
_ Peg'ue el homo microondas a la parte superior del
gabinete.
21
