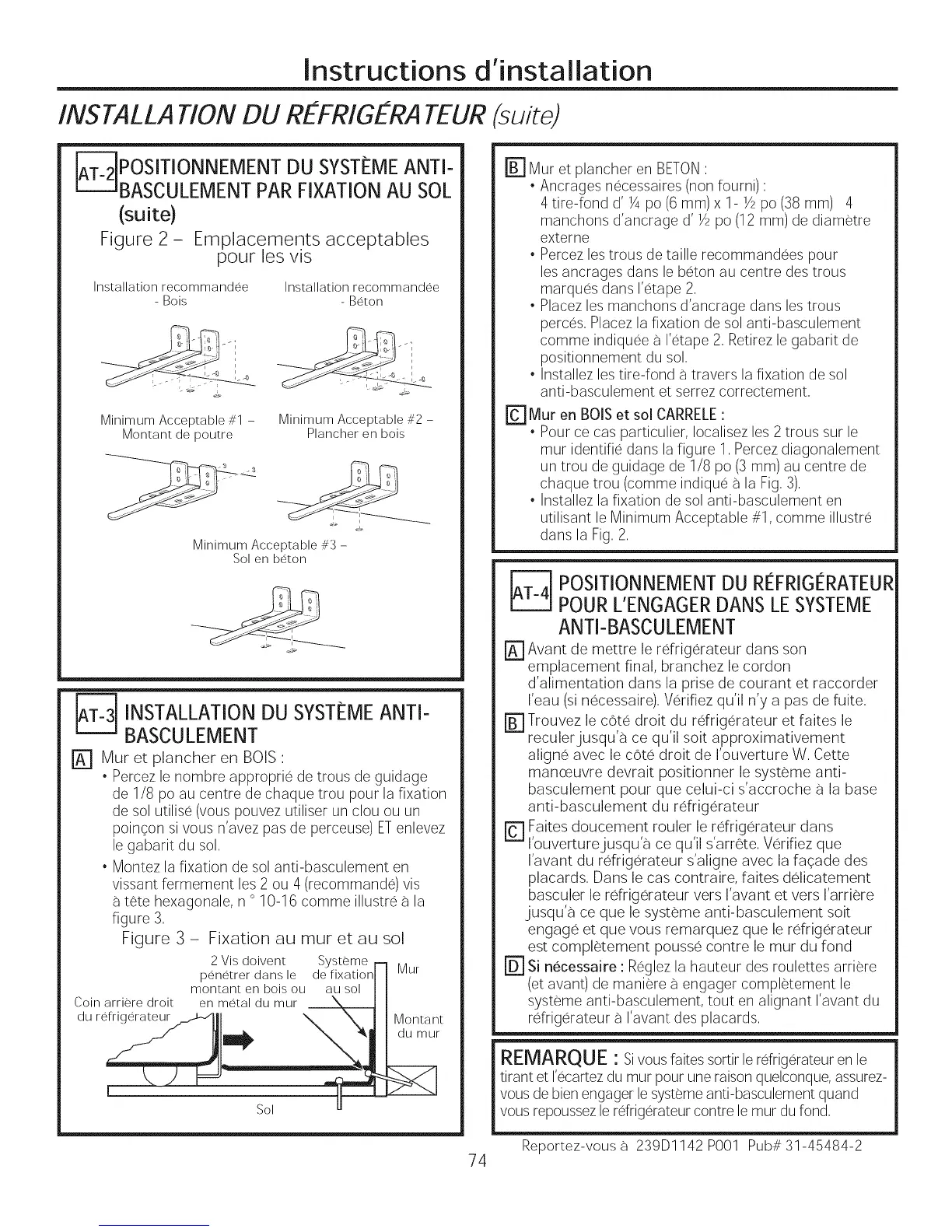

Instructions d'installation
INSTALLATION DU REFRIGERATEUR(suite)
POSITIONNEMENTDU SYSTEMEANTI-
BASCULEMENTPARFIXATIONAU SOL
(suite)
Figure 2 - Emplacements acceptables
pour les vis
Installation recommandee Installation recommandee
- Bois - Beton
Minimum Acceptable #1 -
Montant de poutre
Minimum Acceptable #2 -
Plancher en bois
Minimum Acceptable #3 -
Sol en beton
_ NSTALLATION DU SYSTEME ANTI-
BASCULEMENT
rA] Mur et plancher en BOIS :
• Percez le nombre approprie de trous de guidage
de 1/8 po au centre de chaque trou pour la fixation
de sol utilise (vous pouvez utiliser un clou ou un
poinqon si vous n'avez pas de perceuse) ETenlevez
le gabarit du sol,
• Montez la fixation de sol anti-basculement en
vissant fermement les 2 ou 4 (recommande) vis
t6te hexagonale, n ° 10-16 comme illustre a la
figure 3,
Figure 3- Fixation au rnur et au sol
2 Visdoivent Systeme ,=1 .
penetrerdansle defixationi I ivlur
montant en bois ou au sol I I
Coin arriere droit en metal du mur \ I I
durdrigerateur ,_.>--'llI \ \,H Montant
...."-3
[
Sol II
[] Muret plancher en BETON:
• Ancrages necessaires (non fourni) :
4 tire-fond d' Y4po (6 mm) x 1- Y2po (38 mm) 4
manchons d'ancrage d' Y2po (12 mm) de diametre
externe
• Percez les trous de taille recommandees pour
les ancrages dans le beton au centre des trous
marques dans I'etape 2,
• Placez les manchons d'ancrage dans les trous
perces, Placez la fixation de sol anti-basculement
comme indiquee a I'etape 2, Retirez le gabarit de
positionnement du sol,
• Installez lestire-fond atravers la fixation de sol
anti-basculement et serrez correctement,
[] Mur en BOB et sol CARRELE:
• Pour ce cas particulier, Iocalisez les 2 trous sur le
mur identifie dans la figure 1, Percez diagonalement
un trou de guidage de 1/8 po (3 mm) au centre de
chaque trou (comme indique 8 la Fig,3),
• Installez la fixation de sol anti-basculement en
utilisant le Minimum Acceptable #1, comme illustre
dans la Fig, 2,
_] OSITIONNEMENT DU REFRIGERATEUR
POUR L'ENGAGER DANS LESYSTEME
ANTI-BASCULEMENT
[] Avant de mettre le rdrigerateur dans son
emplacement final, branchez le cordon
d'alimentation dans la prise de courant et raccorder
I'eau (sinecessaire), Verifiez qu'il n'y a pas de fuite,
rB1Trouvez le cote droit du r6frigerateur et faites le
reculerjusqu'a ce qu'il soit approximativement
aligne avec le cote droit de I'ouverture W, Cette
manoeuvre devrait positionner le systeme anti-
basculement pour que celui-ci s'accroche a la base
anti-basculement du r6frigerateur
r_ Faites doucement rouler le rdrigerateur clans
I'ouverturejusqu'a ce qu'il s'arr6te, Verifiez que
I'avant du reffigerateur s'aligne avec la faqade des
placards, Dans le cas contraire, faites delicatement
basculer le reffig6rateur vers I'avant et vers I'arriere
jusqu'a ce que le systeme anti-basculement soit
engage et que vous remarquez que le r6ffigerateur
est completement pousse centre lemur du fond
rD1Si necessaire : Reglezla hauteur des roulettes arriere
(et avant) de maniere a engager completement le
systeme anti-basculement, tout en alignant I'avant du
rdrigerateur a I'avant des placards,
REMARQUE • sivous faites sortir le rdrigerateur en le
tirant et I'ecartezdu mur pour une raisonquelconque, assurez-
vous de bien engager le systeme anti-basculement quand
vous repoussezle rdrigerateur centre lemur du fond,
Reportez-vous _-_239Dl142 POOl Pub# 31-45484-2
74
