Instructions d'installation

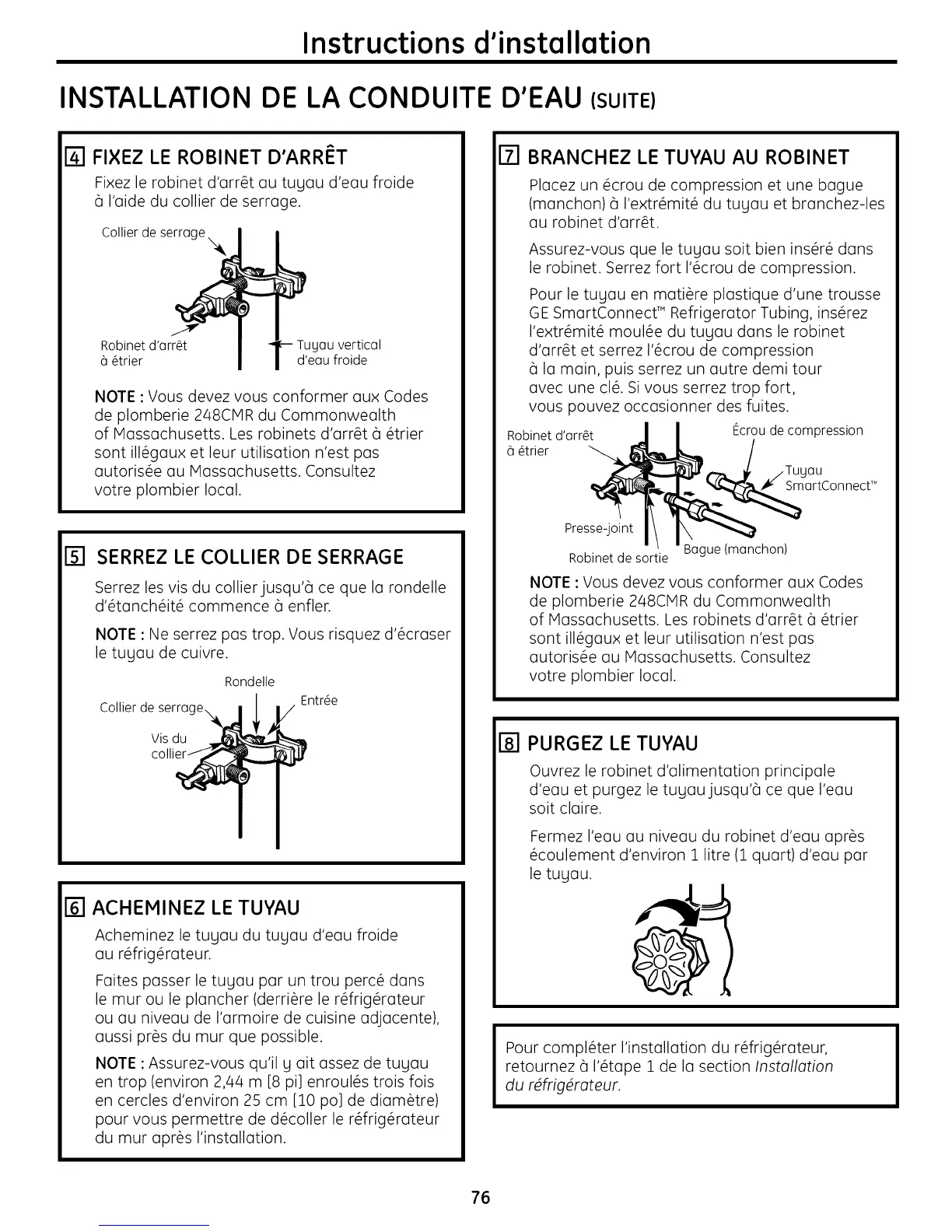

INSTALLATION DE LA CONDUITE D'EAU (SUITE)
[] FIXEZ LE ROBINET D'ARRET
Fixez le robinet d'arr_t au tuyau d'eau froide
6 I'aide du collier de serrage.
CollierdeserrageX_,
Robinet d'arrQt Tuyau vertical
6 _trier d'eau froide
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth
of Massachusetts. Les robinets d'arr_t 6 _trier
sont ill_gaux et leur utilisation n'est pus
autoris_e au Massachusetts. Consultez
votre plombier local.
r51 SERREZ LE COLLIER DE SERRAGE
Serrez les vis du collierjusqu'a ce que la rondelle
d'@tanch@it@commence a enfler.
NOTE • Ne serrez pas trap. Vous risquez d'_craser
le tuyau de cuivre.
Rondelle
Collier devisserrage...,_du_
colli_
Entree
Y
ACHEMINEZ LE TUYAU
Acheminez le tuyau du tuyau d'eau froide
au r_frig_rateur.
Faites passer le tuyau par un trou perc_ duns
le mur ou le plancher (derriere le r_frig_rateur
ou au niveau de I'armoire de cuisine adjacente),
aussi pros du murque possible.
NOTE : Assurez-vous qu'il y ait assez de tuyau
en trap (environ 2,4/4 m [8 pi] enroul_s trois fois
en cercles d'environ 25 cm [10 pal de diam_tre)
pour vous permettre de d_coller le r_frig_rateur
du mur apr_s I'installation.
rTi BRANCHEZ LE TUYAU AU ROBINET
Placez un _crou de compression et une bague
(manchon) 6 I'extr_mit_ du tuyau et branchez-les
au robinet d'arr_t.
Assurez-vous que le tuyau soit bien ins#r# dans
le robinet. Serrez fort I'#crou de compression.
Pour le tuyau en mati_re plastique d'une trousse
GE SmartConnect T"Refrigerator Tubing, ins#rez
I'extr6mit# moul#e du tuyau dans le robinet
d'arr#t et serrez I'#crou de compression
6 la main, puis serrez un autre demi tour
avec une cl#. Si vous serrez trap fort,
vous pouvez occasionner des fuites.
Robinet d'arr#t
6 _trier
Presse-joint
Robinet de sortie
t_crou de compression
_tConnect"
Bague (manchon)
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CIVlR du Commonwealth
of Massachusetts. Les robinets d'arr_t 6 _trier
sont ill_gaux et leur utilisation n'est pas
autoris_e au Massachusetts. Consultez
votre plombier local.
[] PURGEZ LE TUYAU
Ouvrez le robinet d'alimentation principale
d'eau et purgez le tuyau jusqu'6 ce que I'eau
soit claire.
Fermez I'eau au niveau du robinet d'eau apr_s
_coulement d'environ 1 litre (1 quart) d'eau par
le tuyau.
Pour completer I'installation du r_frig_rateur,
retournez 6 I'_tape 1 de la section Installation
du r@frigaroteur.
76
