INSTRUCTIONS D’INSTALLATION

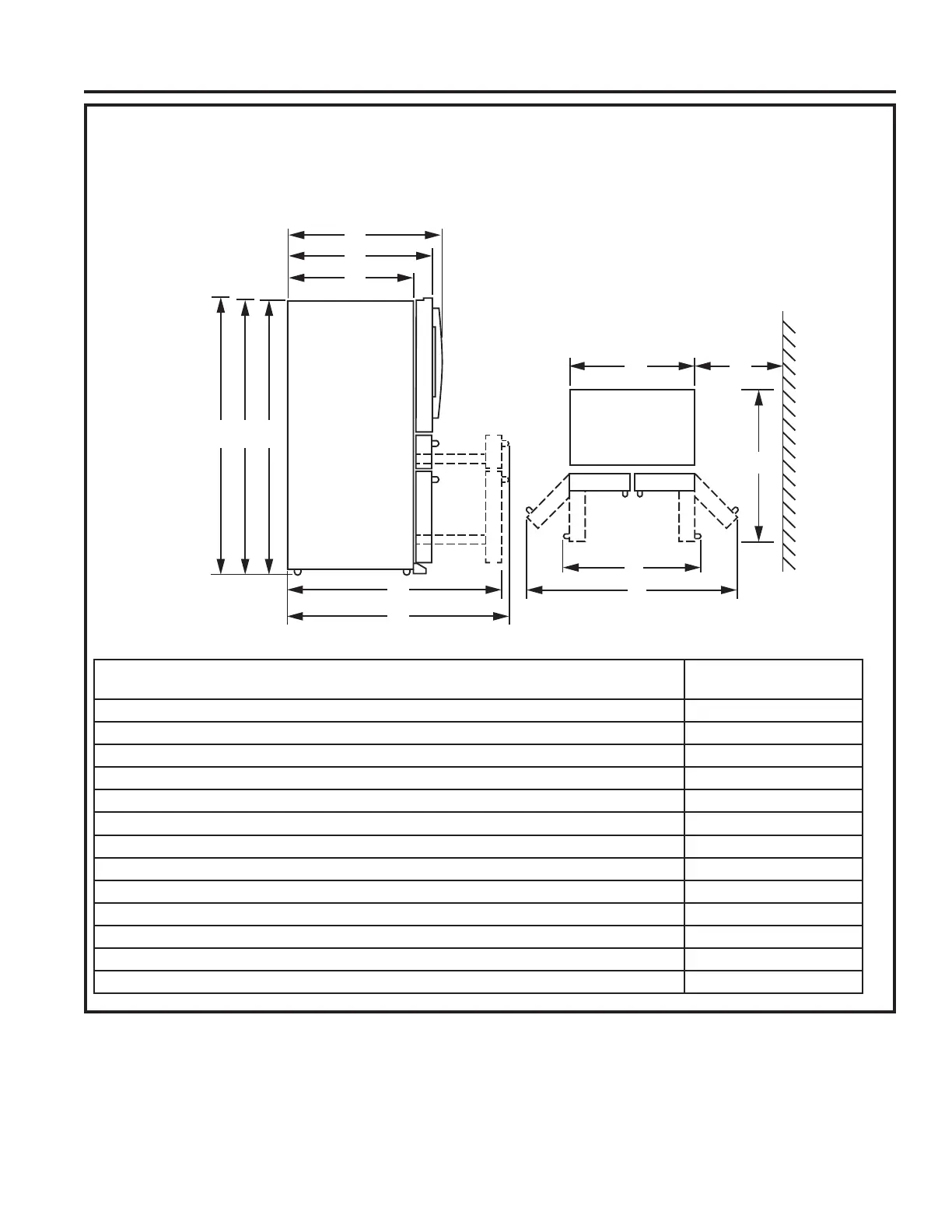

DIMENSIONS
Instructions d’installation
REMARQUE : Il est recommandé que le plancher soit protégé par un recouvrement plastique durant toute la durée de
l’installation.
REMARQUE : Non recommandé pour une installation sur moquette.
X
D
HK
E
F
Y
CBA
I
J
G
Modèles de profondeur
standard
Hauteur totale jusqu’au dessus de la porte (A)
70” (1775 mm)
Hauteur jusqu’au dessus du couvercle de charnière (B)
69-13/16” (1772 mm)
Hauteur jusqu’au dessus de la carrosserie (C) 68-5/8” (1742 mm)
Profondeur de carrosserie sans porte (D) 29-3/4” (755 mm)
Profondeur carrosserie avec porte, moins poignée porte (E) 34-9/16” (878 mm)
Profondeur carrosserie avec porte et poignée (E) 37-3/16” (943 mm)
Profondeur avec porte réfrigérateur ouverte à 90° (G) 48-11/16” (1236 mm)
Largeur (H) 35-3/4” (908 mm)
Largeur avec porte ouverte à 90°, avec poignée (I) 45-1/8” (1146 mm)
Largeur avec portes totalement ouvertes (J) 63-1/2” (1613 mm)
Dist. min. entre carrosserie et mur pour portes totalement ouvertes (K) 13-3/4” (350 mm)
Profondeur avec porte congélateur totalement ouverte, avec poignée (X) 53-15/16” (1369 mm)
Profondeur avec porte congélateur totalement ouverte, sans poignée (Y) 56-3/8” (1431mm)
