Bild 3 Zylinderpaar-Abschaltung an Vierzylinder-
Verdichtern: 1 Zylinderpaar abschaltbar.
Bild 4 Zylinderpaar-Abschaltung an Sechs-/Acht-
zylinder-Verdichtern: maximal sind 2 bzw. 3
Zylinderpaare abschaltbar.
Bild 5 Empfohlene Anordnung der LR-Leistungs-
regler an Duplex-Verdichtern.
Fig. 3 Cylinder shut-down in pairs for four cylinder
compressors: 1 pair of cylinders can be shut-down.
Fig. 4 Cylinder shut-down in pairs for six-/eight
cylinder compressors: max. 2 or 3 pairs of cylinders
can be shut-down.
Fig. 5 Recommended arrangement of LR capacity
regulator at duplex compressors.
Fig. 3 Mise hors circuit par paire de cylindres sur
des compresseurs à 4 cylindres. 1 paire de cylindres
peut être mise hors circuit.
Fig. 4 Mise hors circuit par paire de cylindres sur des
compresseurs à 6/8 cylindres. 2 ou 3 paires de cylin-
dres au maximum peuvent être mises hors circuit.
Fig. 5 Disposition recommandée du régulateur de
puissance LR sur les compresseurs Duplex.
2.3 Anordnung
2.4 Funktionsprüfung
Aufgrund seines Aufbaus lässt sich die Regel-
funktion des Ventils nur im eingebauten Zustand
während des Verdichterbetriebs prüfen.
2.4 Control function
On account of its structure, the control function
of the valve can only be tested when correctly
installed during compressing operation.
2.3 Arrangement 2.3 Disposition
2.4 Remarque :
Par suite de sa construction, la fonction de régu-
lation de la vanne ne peut être vériée qu' à l état
monté pendant le fonctionnement du compresseur.
3 Verdichter für Zylinderabschaltung
Aufgrund ihrer Anordnung können Zylinder nur
paarweise abgeschaltet werden.
Verdichtertyp max. Regelstufen
Anzahl in % der Voll-
der LR leistung
HG(HA)34,
4, 5, 6 1 50
HG
44e 1 50
HG7 2 66 / 33
HG8, HG88e, F18 3 75 / 50 / 25
AM4, 5 1 50
F4, 5, 14 / FK40 1 50
F16 / FK50 2 66 / 33
3 Compressors of cylinder shut-down
The cylinders are shut-down in pairs correspon-
ding to their arragement in pairs.
Type max. Regulation
number as % of full
of LR capacity
HG(HA)34,
4, 5, 6 1 50
HG
44e 1 50
HG7 2 66 / 33
HG8, HG88e, F18 3 75 / 50 / 25
AM4, 5 1 50
F4, 5, 14 / FK40 1 50
F16 / FK50 2 66 / 33
3 Compressures pour mise hors circuit
des cylindres
Les cylindres seront mis hors circuit par paire en
fonction de leur disposition en paire.
Type Nombre
Degrés de régla-
maxi. ge en % de la puis-
de LR sance maximale
HG(HA)34,
4, 5, 6 1 50
HG
44e 1 50
HG7 2 66 / 33
HG8, HG88e, F18 3 75 / 50 / 25
AM4, 5 1 50
F4, 5, 14 / FK40 1 50
F16 / FK50 2 66 / 33

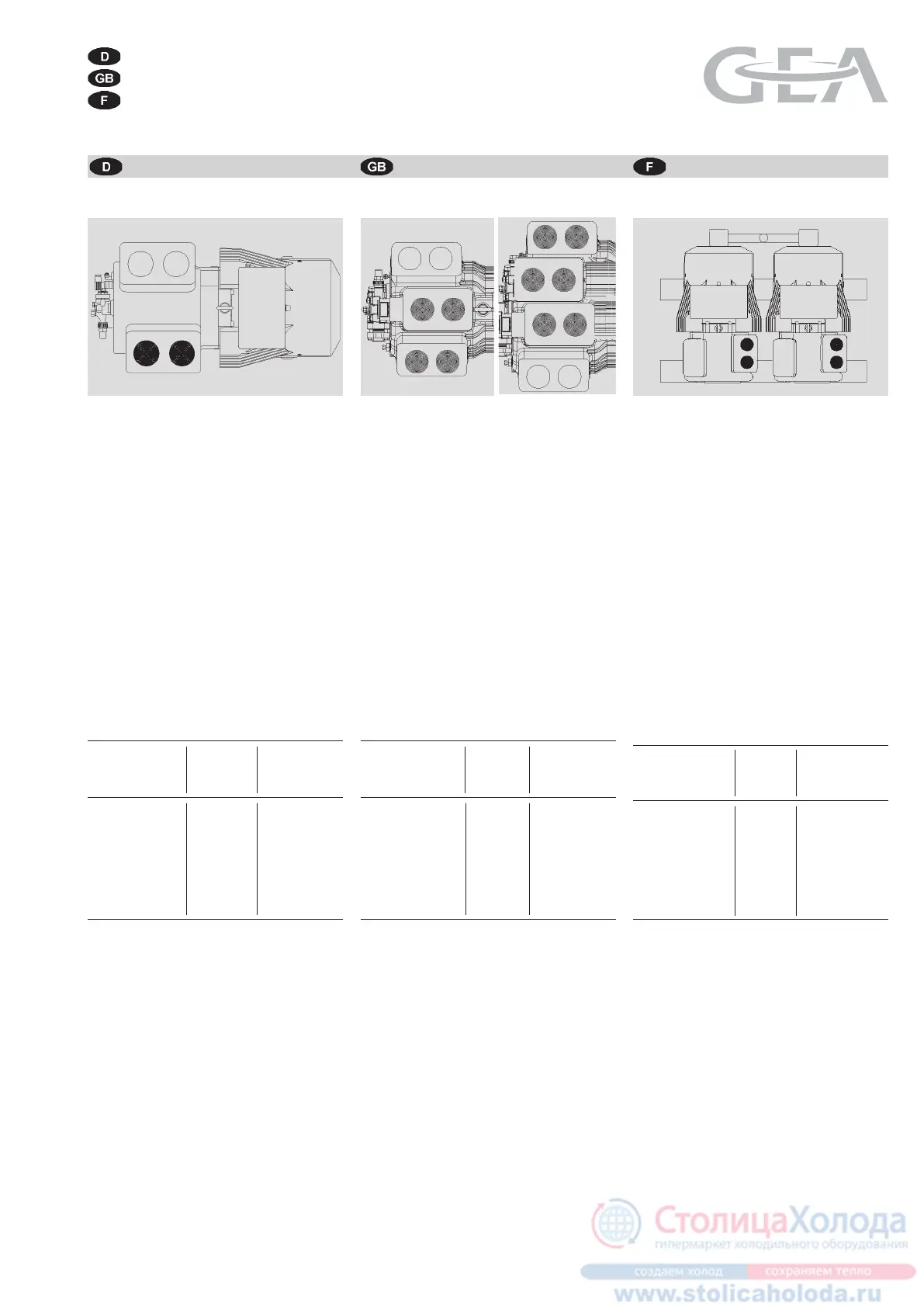

Bild 3, Fig. 3 Bild 4, Fig. 4 Bild 5, Fig. 5
