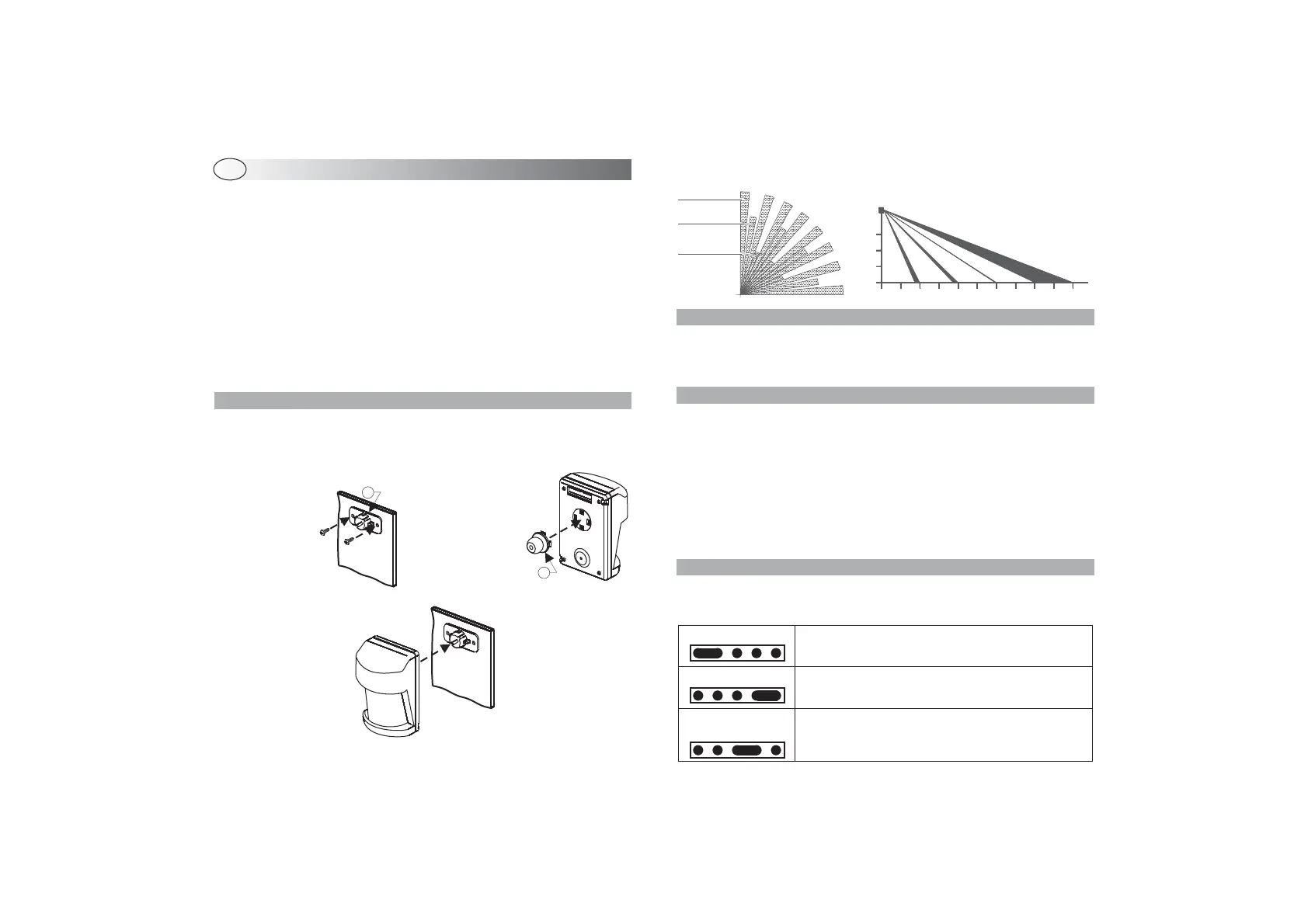

I PASSIVO 7709NFRAVERMELHO
O sensor 7709 é um detector a infravermelhos passivos equipado de sensor
pireléctrico a duplo elemento.
Posicionando o sensor num ângulo do local/compartimento a proteger, este
garante uma protecção ambiental num espaço de 10 x 10 metros.
Considerar com muita atenção a zona a proteger e o campo de protecção do
sensor, levando em consideração que os detectores a infravermelhos são
mais sensíveis ao movimento transversal em relação àquele frontal.
Evite as principais causas de falso alarme que são
ontes de calor situadas em proximidade e na frente do sensor.
ortes correntes de ar directas no sensor.
Vibrações da superfície na qual è fixado
bjectos instáveis na área que deve ser protegida
:
F
F
.
O.
Animais.
!
!
!
!
!
2m
10m
FUNCIONAMENTO
ROGRAMAÇÃO
POSICIONAMENTO DO JUMPER E PROVADE FUNCIONAMENTO
Para evitar a descarga precoce da bateria de alimentação, o sensor, depois de
ter enviado um sinal de alarme, se inibe por um período de 4 minutos
aproximadamente. Terminada a causa do alarme, e sempre não antes de 4
minutos, o sensor retornará a funcionar normalmente.
Para combinar o sensor à central, seguir as indicações descritas a seguir
emova a tampa do sensor exercendo uma ligeira pressão nos lados
superior e inferior do mesmo
Ligue a bateria de alimentação ao correspondente conector.
redispor a central à auto-aprendizagem
ntroduzir o jumper nos dois pin correspondentes a “TX test”
ventuais sinalizações ópticas/acústicas de realização da aprendizagem
serão dependentes do alarme ao qual o sensor está combinado
Remova o jumper introduzido nos dois pin correspondentes a “TX test”.
Feche novamente a tampa do sensor.
Terminadas as fases de instalação e programação, é possível verificar a
eficiência do sensor. A segunda do test que se esta efectuando, introduzir os
jumper como abaixo indicado.
P
:
R
.
P.
I.
E
.
!
!
!
!
!
!
!
MONTAGEM
Para uma correcta instalação, depois de ter determinado o ponto de fixação,
se aconselha de seguir as indicações descritas de seguida.
WALK TEST
TX TEST
NORMAL
FUNCIONAMENTO
Ao colocar o jumper na posição “WALK TEST” se obtém o
acendimento do led a cada detecção de movimento e a
inibição da transmissão rádio para a central.
Ao colocar o jumper na posição “TX TEST” se obtém a
continua transmissão de um sinal por parte do sensor para a
central.
Ao colocar o jumper na posição “NORMAL
FUNCIONAMENTO” se deixa que o sensor transmita um
sinal à central somente no momento no qual o mesmo
detectou um alarme.
Regule o sensor de acordo com a área que deve ser protegida e efectue
algumas provas de funcionamento.
P
Raio longo
Raio médio
Raio curto
A
B
Fixar o estribo
(A) na parede.
Introduzir a
parte esférica do
particular (B) na
adequada sede
esférica do
estribo A.
Faça combinar o
particular (B) nos 4
furos presentes no
fundo do sensor e
empurre até a
completa introdução.
A este ponto o
sensor é livre de
rodar em todas as
direcções.
