I 7709NFRAROUGE PASSIF
Le capteur 7709 est un détecteur à infrarouges passifs doté d’un capteur
pyroélectrique à deux éléments.
Si on place le détecteur dans un coin du local/espace à protéger, il garantit une
protection ambiante dans un espace de 10 x 10 mètres.
Examiner avec attention la zone à protéger et le champ de protection du
détecteur, en tenant compte du fait que les détecteurs à infrarouges sont plus
sensibles au mouvement transversal qu'au mouvement frontal.
Les sources de chaleur situées à proximité et devant le détecteur.
Les forts courants d'air dirigés sur le détecteur.
Les vibrations de la surface sur laquelle est fixé le détecteur.
Des objets instables dans la zone à protéger.
Les animaux.
Eviter les causes principales de fausse alerte qui sont:
!
!
!
!
!
2m
10m
FONCTIONNEMENT
ROGRAMMATION
POSITIONNEMENT CAVALIER ET ESSAIS DE FONCTIONNEMENT
Pour éviter la décharge précoce de la batterie d’alimentation, le détecteur,
après avoir envoyé un signal d’alarme, s’interdit pendant une période
d'environ 4 minutes. La cause de l’alarme terminée, et de toute façon pas
avant 4 minutes, le détecteur se remettra en service normalement.
Pour associer le détecteur à la centrale, suivre les indications ci-après
Retirer le couvercle du détecteur en exerçant une légère pression sur les
parties supérieure et inférieure du couvercle.
Raccorder la batterie d’alimentation au connecteur correspondant.
Préparer la centrale pour l’auto-apprentissage.
Introduire le cavalier dans les deux broches correspondant à “TX test”.
Les signaux optiques/sonores éventuels d’apprentissage réussi
dépendront de l’alarme à laquelle le détecteur est associé.
Retirer le cavalier inséré dans les deux broches correspondant à ”TX test”.
efermer le couvercle du détecteur
Les phases d’installation et de programmation terminées, on peut vérifier
l’efficience du détecteur.
Suivant le test qu’on effectue, placer les cavaliers de la manière suivante.
P
:
R.
!
!
!
!
!
!
!

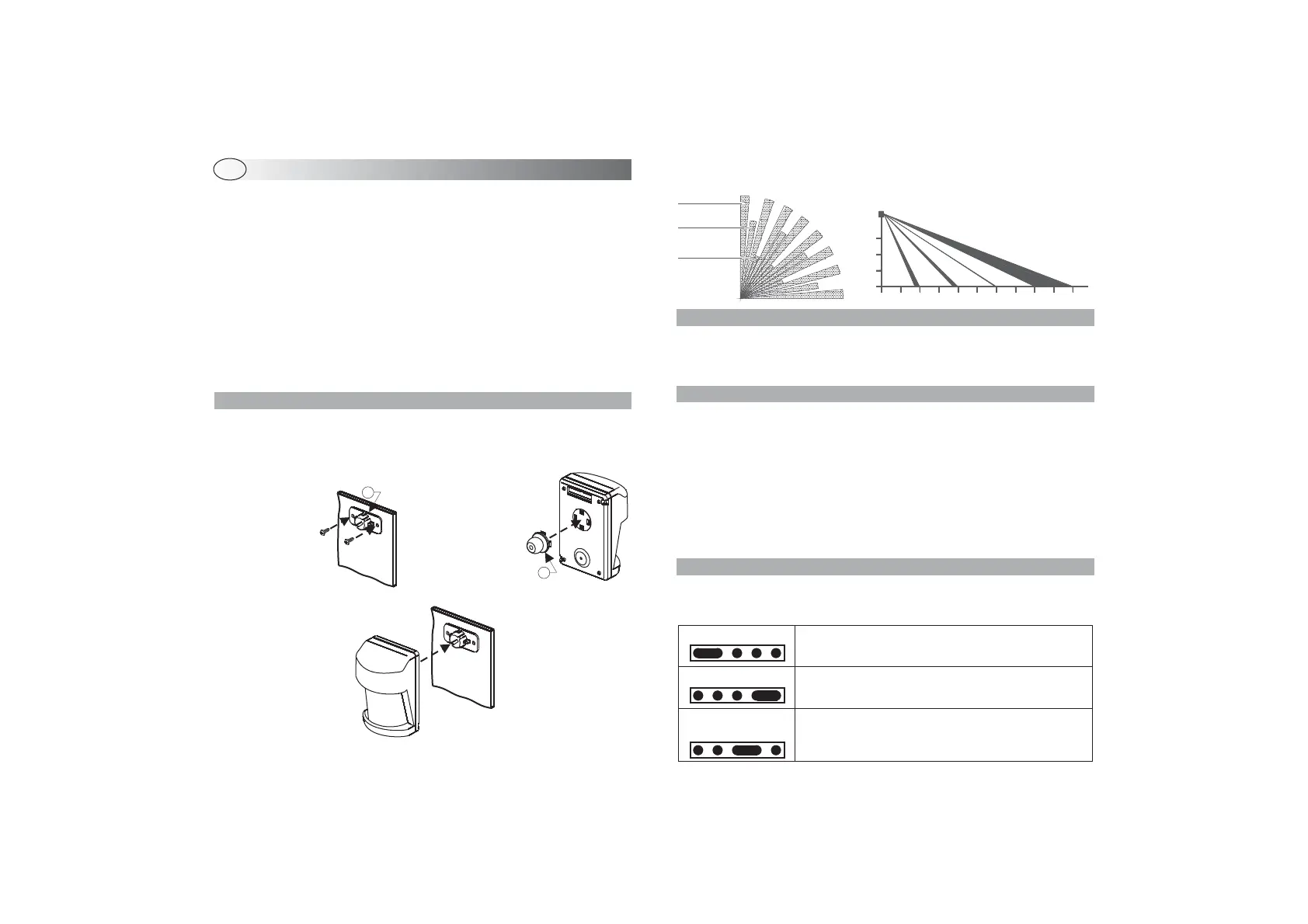

MONTAGE
Pour une installation correcte, après avoir déterminé le point de fixation, on
conseille de suivre les indications ci-dessous:
WALK TEST
TX TEST
FONCTIONNEMENT
NORMAL
En plaçant le cavalier sur la position “WALK TEST” on obtient
l’allumage de la diode à chaque détection de mouvement et
l’interdiction de l’émission radio vers la centrale.
En plaçant le cavalier sur la position “TX TEST” on a
l’émission continue d’un signal de la part du détecteur vers
la centrale.
En plaçant le cavalier sur la position “FONCTIONNEMENT
NORMAL” on laisse que le détecteur émette un signal vers
la centrale seulement au moment où il détecte une alarme
Régler le détecteur suivant la zone à protéger et effectuer des essais de
fonctionnement.
F
Moyen rayon
Long rayon
Court rayon
A
B
Fixer la patte
(A) au mur.
Introduire la
partie sphérique
de la pièce (B)
dans le logement
sphérique de la
patte “A”.
Faire correspondre la
pièce (B) aux 4 trous
sur le fond du
détecteur et pousser
jusqu’à son
engagement complet.
A présent le
détecteur est libre
de tourner dans
toutes les directions.
