Gemini XGA-4000 User Manual

10
VOORBEREIDING VOOR HET EERSTE GEBRUIK
Zorg ervoor dat u deze accessoires vindt die bij uw XGA-serie versterker worden geleverd:
(1) XGA Versterker
(1) Voedingskabel
(1) Gebruikershandleiding
(1) Garantiekaart

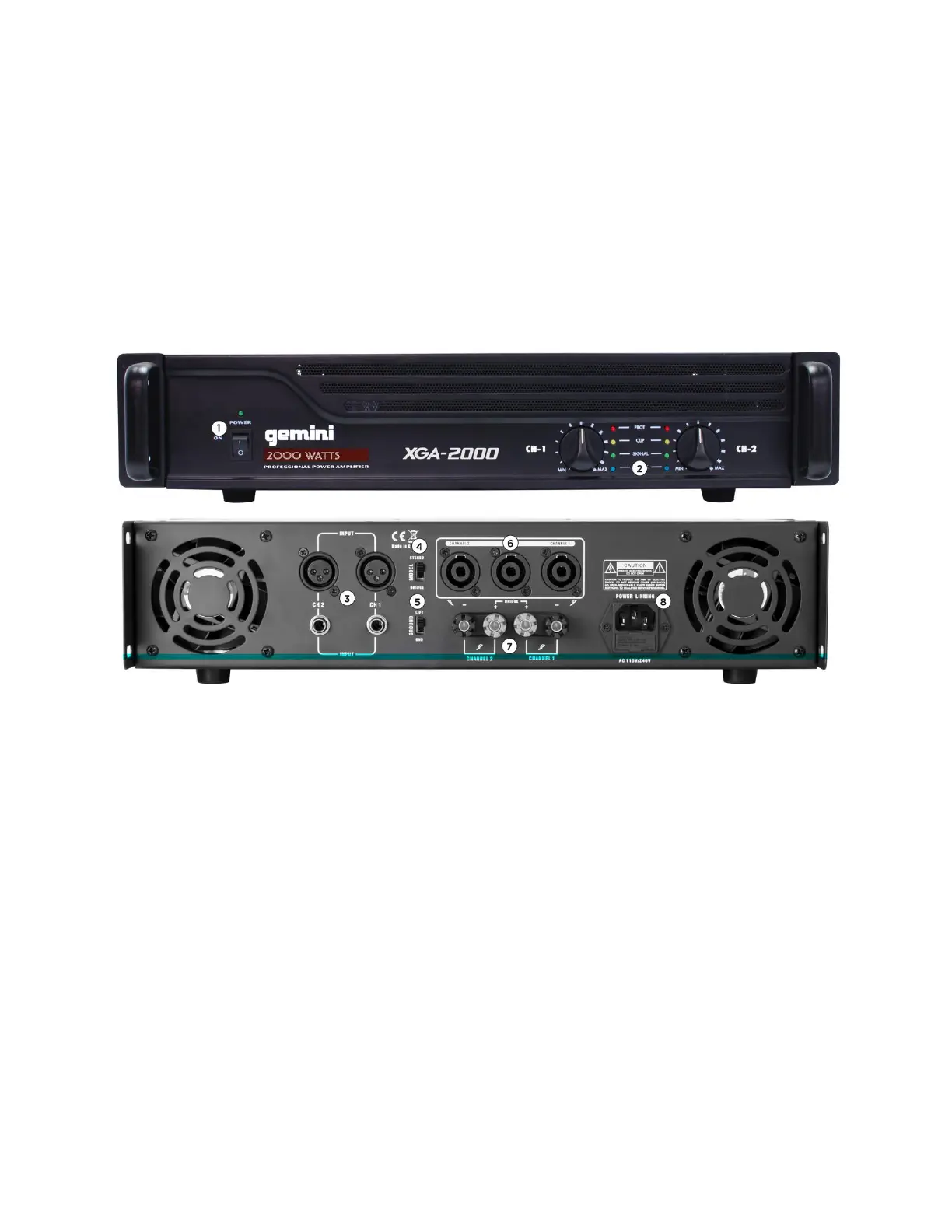

VERBINDINGEN
1. Aan/uit-schakelaar: schakelt het apparaat in.
2. Kanaal 1/kanaals 2 volumeknop: past het volume van de versterker aan.
3. XLR en 1/4" Ingang: Versterker ingangen.
4. Modusschakelaar: Deze schakelaar regelt de bedrijfsmodus van de versterker. De
versterker kan in twee verschillende modi werken; Mono Bridge of Stereo.
5. Ground Switch: Met deze schakelaar kan het grondsignaal of de chassisaarde worden
gescheiden in geval van een grondconflict. Voor de veiligheid van de versterker wordt
aanbevolen om de schakelaar in de GND FLOATING-positie te houden. In geval van een
grondconflict kunt u de schakelaar instellen op GND LIFT.
6. Speakon-uitgang: Optionele luidsprekeruitgangsaansluitingen. Gebruik pinnen 1+ en 1- van
deze 4-polige Speakon-connector om verbinding te maken met de Speakon-ingang van uw
luidspreker.
7. Brug- en massaverbindingen: maak verbinding met de ingang van uw luidspreker. Rood is
een positief signaal en zwart is een negatief signaal. Wanneer u de bridge-modus gebruikt,
gebruikt u de positieve connectoren kanaal 1 en 2 (rood).
Opmerking: In bridge (mono) modus wordt CH2-ingang gebruikt. Audio die is aangesloten
op CH 1 wordt niet naar de luidsprekeruitgang geleid.
8. Netsnoeraansluiting: sluit hier uw voedingskabel aan

Gemini XGA-4000 Specifications

General

Amplifier class	-
Audio output channels	- channels
Peak power per channel	4000 W
Signal-to-Noise Ratio (SNR)	- dB
Total Harmonic Distortion (THD)	- %
AC (power) in	Yes
Purpose	Performance/stage
Cooling type	Active
Product color	Black
Connectivity technology	Wired
Built-in display	No
Power source type	AC

Weight and Dimensions

Weight	11340 g
