Manual del propietario del generador portátil 7
Clavijas de conexión
Receptáculo doble de 120 V CA
El tomacorriente de 120 voltios tiene
protección contra sobrecargas mediante un
protector de circuitos de botón pulsador de
20 A. Consulte la Figura 2-3.

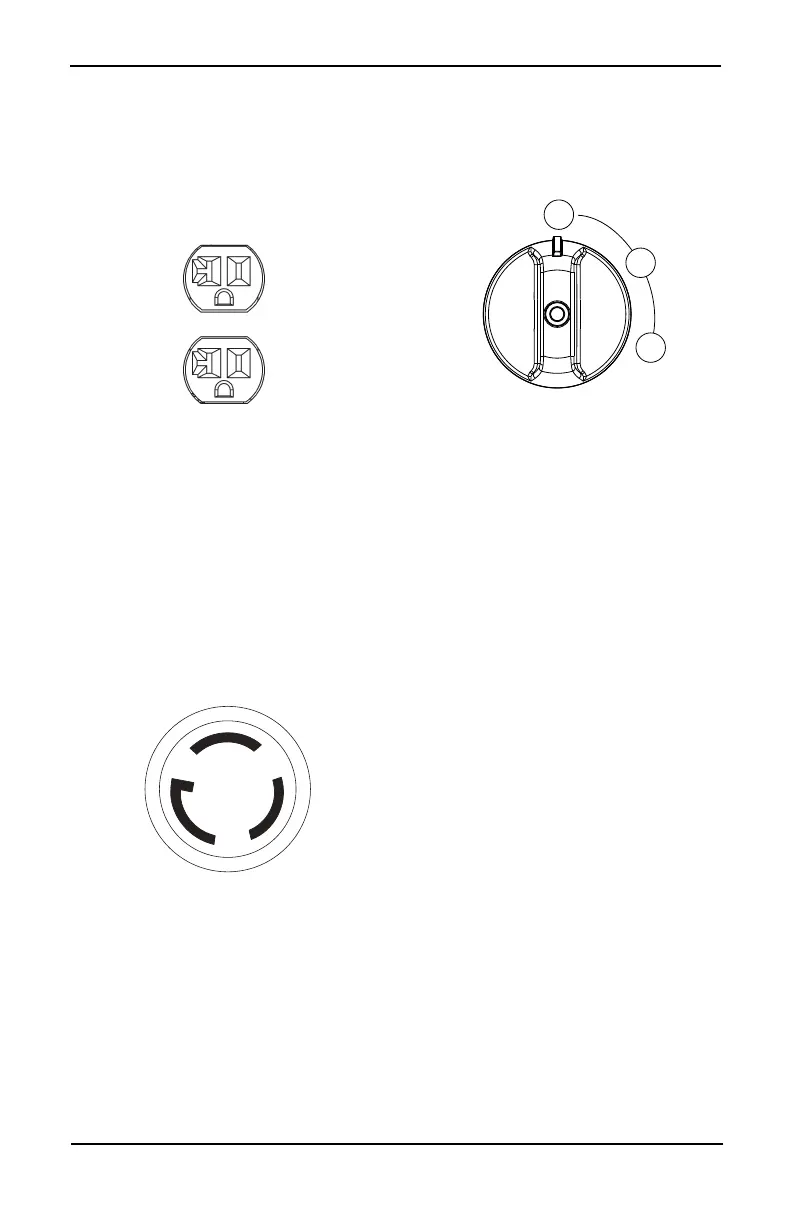

Figura 2-3. Receptáculo doble de 120 V CA
Receptáculo de 120 V CA, 30 A
Use un enchufe NEMA L5-30R con este
receptáculo. Conecte un juego de cables de
3 hilos adecuado a la clavija y carga deseada.
El juego de cables debe tener una
clasificación para 125 V CA a 30 A (o
superior). Consulte la Figura 2-4.
Use este receptáculo para operar cargas
monofásicas de 120 V CA, 60 Hz, que
requieran hasta 3000 vatios, 25 A de potencia
de arranque y 2300 vatios de potencia
continua a 19,1 A. El tomacorriente está
protegido con un disyuntor de tipo presionar
para restablecer de 20 A.
Figura 2-4. Receptáculo de 120 V CA, 30 A
NEMA L5-30R
PowerDial™
Controla las funciones de arranque,
detención, estrangulamiento y el
funcionamiento de la válvula de combustible.
Consulte la Figura 2-5.
• La posición APAGADO (1) detiene el motor
y cierra el paso de combustible.
• La posición FUNCIONAMIENTO (2) se usa
para el funcionamiento normal y para
reducir gradualmente el uso del
estrangulador.
• La posición ESTRANGULADOR (3) abre la
válvula de combustible para arrancar el
motor.
NOTA: La posición ESTRANGULADOR no es
necesaria para arrancar un motor caliente.
Figura 2-5. Interruptor (ejemplo)
Tomacorrientes USB
El tomacorriente USB de 5 V CC y 1/2,1 A
permite cargar los dispositivos electrónicos
que sean compatibles.
Interruptor de ahorro
El interruptor de ahorro tiene 2 modos de
operación:
• On (Encendido): El modo más silencioso
y el más indicado cuando se hace
funcionar artefactos o equipos que tienen
cargas resistivas (arranque sin motor), por
ejemplo: televisor, juego de video, luz,
radio.
• Off (Apagado): El más indicado cuando se
hacen funcionar cargas inductivas
(arranque con motor) y cargas resistivas
(arranque sin motor), especialmente
cuando estas cargas se encienden y
apagan, por ejemplo: casas rodantes,
climatizadores y secadores de pelo.
Luces de estado del generador
Consulte la Figura 2-6.
• LED de sobrecarga (rojo): Indica una
sobrecarga del sistema (2). Durante el
arranque del motor, es normal que se
encienda el LED de sobrecarga por
algunos segundos. Si el LED se queda
encendido y el LED Listo se apaga, el
motor seguirá en funcionamiento sin
suministrar potencia de salida. Retire todas
las cargas aplicadas y determine si los
dispositivos conectados superan la
potencia de salida recomendada. Revise si
hay conexiones defectuosas o
cortocircuitadas. Para restablecer la
potencia eléctrica, gire el dial a la posición
APAGADO. Arranque el motor. Si se
corrigió la condición, el LED naranja no se
encenderá y se restablecerá la potencia
eléctrica. Las cargas se pueden aplicar una
2
1
3
