Manual del usuario del generador portátil 5
Sección 2 Información general y configuración

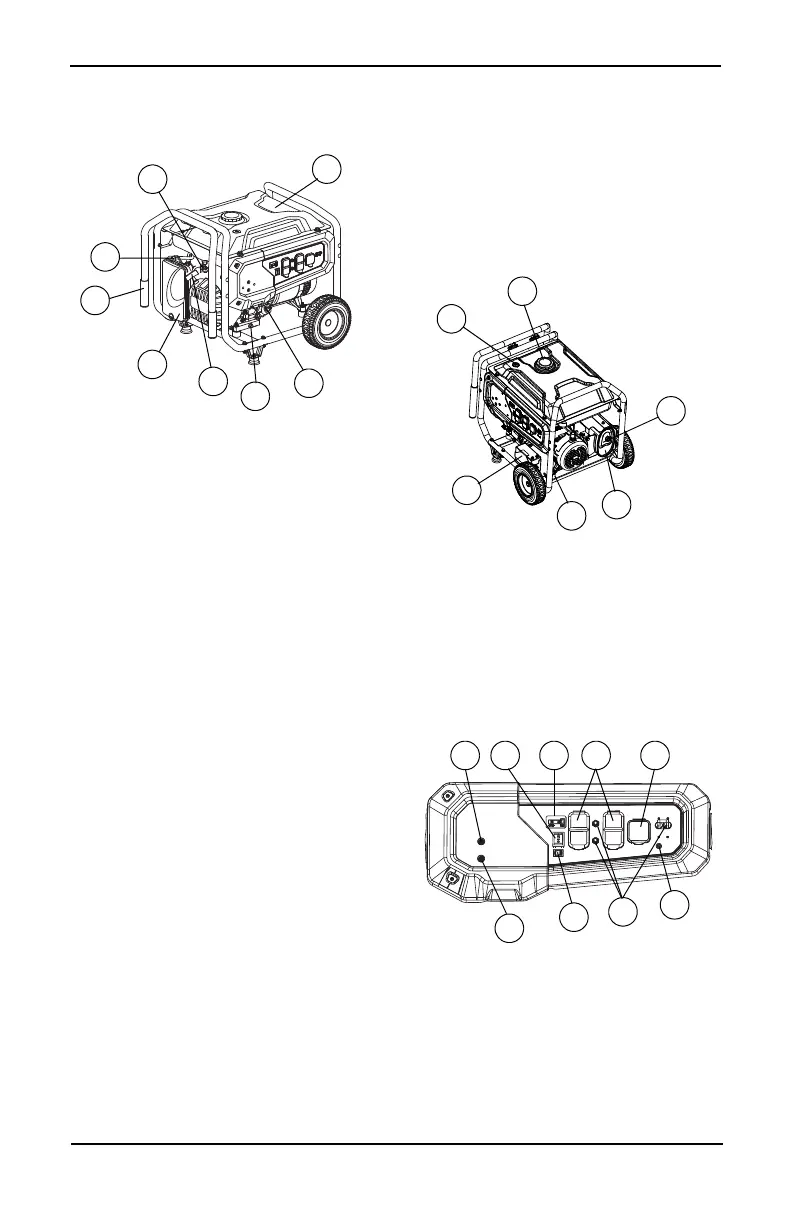

Figura 2-1. Funciones y controles
Componentes del generador
Figura 2-2. Panel de control (Arranque
eléctrico y control de ralentí) (si se incluye)
13
14
20
12
10
8
7
6
11
5
16
15
19
4
006616
006617
1 Toma de corriente doble GFCI de
120 VCA y 20 A (NEMA 5-20R)
2 Toma de corriente de 120/240 voltios CA y
30 amp con bloqueo (NEMA L14-30R)
3 Disyuntores (CA)
4 Drenaje del aceite
5 Filtro de aire
6 Perilla del cebador
7 Depósito de combustible
8 Terminal de tierra
9 Interruptor de Paro/Marcha/Arranque
(si se incluye)
10 Silenciador
11 Asa de transporte
12 Tapón de la gasolina
13 Medidor de combustible
14 Comprobación/Llenado de aceite
15 Arranque manual
16 Cierre de combustible
17 Contador de horas
18 Entrada del cargador de la batería
(si se incluye)
19 Ubicación de la batería (si se incluye)
20 Dispositivo antichispas
21 CO-SENSE ROJO (Peligro) (si se incluye)
22 CO-SENSE AMARILLO (Fallo)
(si se incluye)
23 Control de ralentí (si se incluye)
