Manuel du propriétaire de générateur portatif 5
Section 2 Informations générales et installation

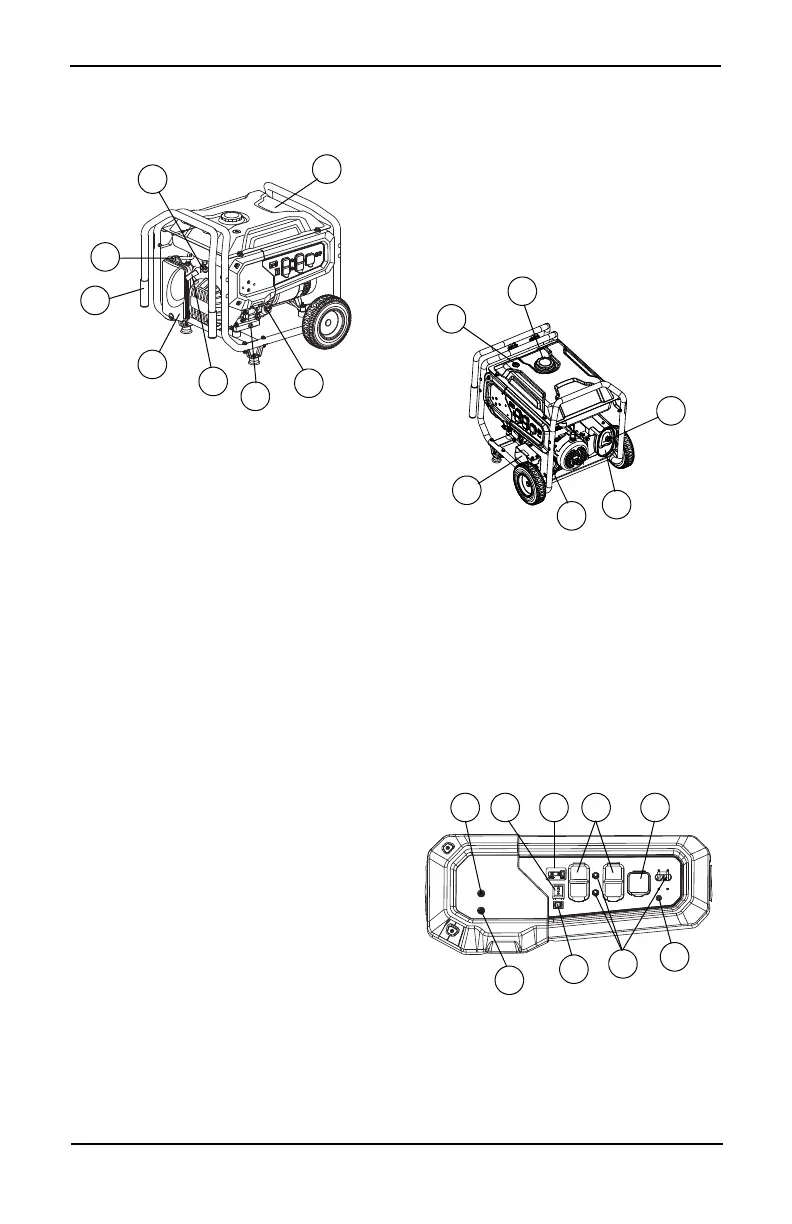

Figure 2-1. Fonctions et commandes
Composants du générateur
Figure 2-2. Panneau de commande
(démarrage électrique et commande de
ralenti) (le cas échéant)
13
14
20
12
10
8
7
6
11
5
16
15
19
4
006616
006617
1 Prise double 120 V c.a. 20 A, DDFT
(NEMA 5-20R)
2 Prise à verrouillage 120/240 V c.a., 30 A
Prise (type NEMA L14-30R)
3 Disjoncteurs (CA)
4 Vidange d'huile
5 Filtre à air
6 Bouton de l'étrangleur
7 Réservoir de carburant
8 Cosse de mise à la terre
9 Interrupteur Démarrage/ Marche/Arrêt
(le cas échéant)
10 Silencieux
11 Poignée
12 Bouchon d’essence
13 Jauge de carburant
14 Remplissage/Contrôle du niveau d'huile
15 Lanceur à rappel
16 Robinet d'arrêt de carburant
17 Horomètre
18 Raccordement du chargeur de batterie
(le cas échéant)
19 Emplacement de la batterie
(le cas échéant)
20 Pare-étincelles
21 Indicateur rouge CO-SENSE (danger)
(le cas échéant)
22 Indicateur jaune CO-SENSE (panne)
(le cas échéant)
23 Commande de ralenti (le cas échéant)
