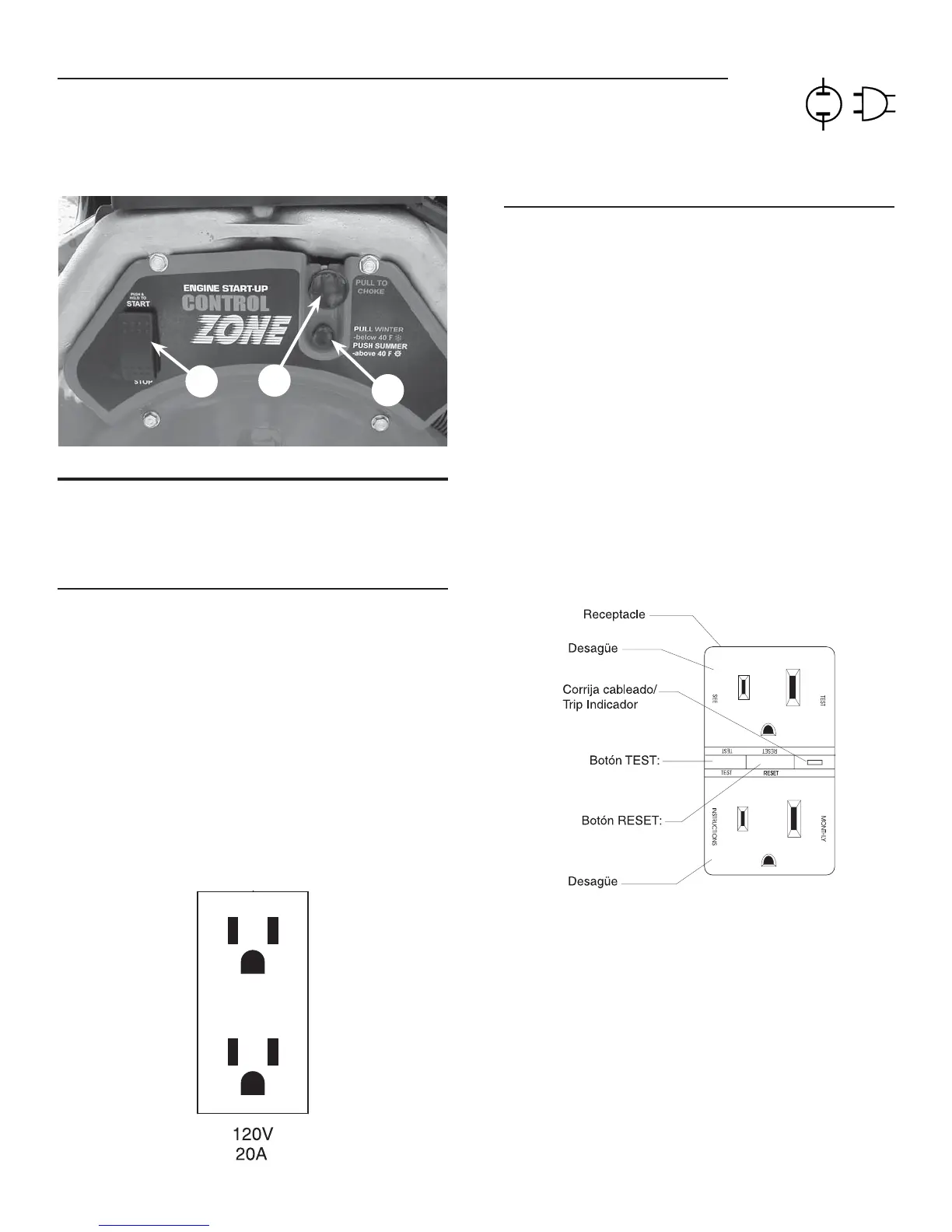

Figura 6 - Panel de control del motor
2.2 JUEGOS DE CORDONES ELÉCTRICOS
Y ENCHUFES DE CONEXIÓN
2.2.1 RECEPTÁCULO DÚPLEX DE 120 VCA, 20
AMPERIOS
Este receptáculo es un tomacorriente de 120 voltios protegida
contra sobrecargas por un disyuntor de restablecimiento por presión
de 20 amperios (Figura 7). Use cada receptáculo para alimentar
cargas eléctricas de 120 voltios de CA, monofásicas de 60 Hz que
requieran hasta una corriente combinada de 2400 vatios (2.4 kW) o
20 amperios. Use sólo juegos de cordones eléctricos de tres hilos,
conectados a tierra, bien aislados, de alta calidad, clasificados para
125 voltios a 20 amperios (o más).
Mantenga los cordones eléctricos de extensión tan cortos como sea
posible, de preferencia de una longitud menor de 15 pies, para evitar
caídas de voltaje y el posible sobrecalentamiento de los cables.
Figura 7 - Receptáculo dúplex de 120 voltios de
CA, 20 amperios
2.2.2 RECEPTÁCULO GFCI DE 120 VCA, 20
AMPERIOS
Esta unidad está equipada con un interruptor diferencial (ground fault
circuit interrupter, GFCI). Este dispositivo cumple con los códigos
federales, locales y estatales aplicables (Figura 8).
Un receptáculo GFCI es diferente a los receptáculos convencionales.
En el evento de una falla en la conexión a tierra, un GFCI se
disparará y rápidamente detendrá el flujo de electricidad para evitar
una lesión grave.
Definición: En lugar de seguir su trayectoria normal segura, la
electricidad pasa a través del cuerpo de las personas para llegar a
tierra. Por ejemplo, un electrodoméstico defectuoso puede causar
una falla en la conexión a tierra.
Un receptáculo GFCI NO protege contra sobrecargas del circuito,
cortocircuitos ni descargas. Por ejemplo, aún puede ocurrir una
descarga eléctrica si una persona toca cables eléctricos mientras
está parada sobre una superficie no conductora, como un piso de
madera.
Figura 8 - Receptáculo GFCI de 120 VCA,
20 amperios
Prueba del GFCI: Pruebe el tomacorriente GFCI cada mes de la
manera siguiente:
Enchufe una lámpara de prueba en el receptáculo.
Arranque el generador; la lámpara de prueba debe estar
encendida.
Presione el botón "test" (prueba) que se localiza en la parte frontal
del receptáculo para disparar el dispositivo.
Esto debe detener el flujo de electricidad y apagar la lámpara. El
indicador amarillo de disparo debe estar encendido.
Para restablecer el flujo de electricidad, presione el botón "Reset"
(Restablecer) que se encuentra en la parte frontal del receptáculo.
Si el GFCI no funciona de esta manera, no use el receptáculo.
Comuníquese con un concesionario de servicio de la localidad.
•
•
•
•
•
Sección 2 – Operación
Sistema de generador portátil
14
