DESCRIPTION DU CIRCUIT
L'humidificateur est connecté au circuit de 120 V ca par un relais de
commande. Le bobinage secondaire d'un transformateur d'isolement, une
diode et une résistance fournissent une tension de 24 volts cc pour le
circuit de commande qui comprend également l'humidistat et le bobinage
de relais. Une fois le circuit de commande complété par l’humidostat, le
relais se ferme et fournit 120 volts au moteur du ventilateur et 24 volts à
l'électrovalve.
Raccorder le tuyau d'alimentation d'eau de 1/4 po au filtre en
laiton de l'entrée du solénoïde. AUCUN TUYAU EN PLASTIQUE
NE DOIT ENTRER EN CONTACT AVEC DES CONDUITS OU
DES SURFACES DE PLÉNUM CHAUDS.
Si à l'aide de la
tuyauterie en plastique, employez l'appui de tube fourni, P189.
Raccorder le boyau de vidange au bec de 1/2 po sur
l'humidificateur à l'aide du collier de durite fourni.
Acheminer un
boyau d'un diam. int. de 1,27 cm (1/2 po) vers un drain adéquat,
comme un drain de sol, d'égout ou d'évier de lavage. S'assurer
que le boyau est en pente continue et n'est déformé en aucun
point.
4
PRESSOSTAT
D'AIR MODÉLE
12500
(ÉLECTRIFIER)
FILS CONDUCTEURS
JAUNES DE L’HUMIDISTAT
COMMANDE DE VENTILATEUR
BOUTON
VENTILATUR UNE
SEULE VITESSE
ACC
EAC
(ÉLECTRIFIER)
C
115v.
60CY.
BOUTON
6A
6C

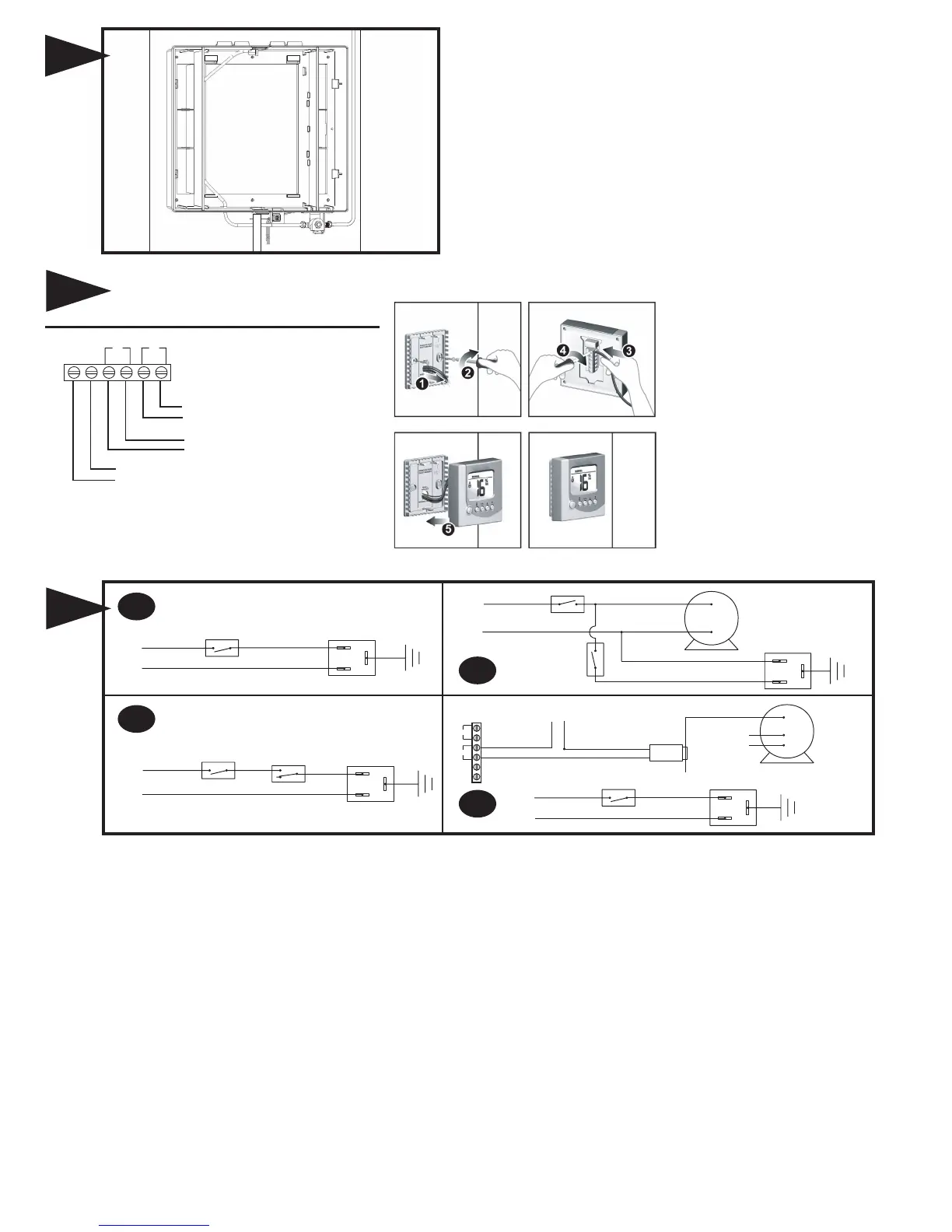

INSTRUCTIONS FOR WIRING HUMIDIFIER
FIG. 6A AVEC CARTE DE CIRCUIT IMPRIMÉ
Sur les chaudières avec des bornes de sortie ACC (accessoire)
ou EAC (purificateur d’air électronique), vérifier la tension de
sortie pour s’assurer que les bornes sont à 115� V.
FIG. 6B AVEC MOTEUR DE VENTILATEUR À VITESSE
UNIQUE
Sur les chaudières avec ventilateurs à vitesse unique, installer
une boîte de jonction et une prise 115� V mise à la terre branchée
en parallèle avec le circuit du ventilateur. Raccorder
l’interrupteur Marche/Arrêt en série avec le fil sous tension ou
noir.
REMARQUE : TOUT LE CÂBLAGE DOIT RESPECTER LES
CODES ÉLECTRIQUES LOCAUX.
FIG. 6C AVEC MOTEUR DE VENTILATEUR À DEUX VITESSES
Sur les fournaises équipées d'un ventilateur à deux vitesses,
l'humidificateur et un pressostat d'air modèle 12500 peuvent être
raccordés à une source d'alimentation électrique continue de 115 volts.
Installer l’interrupteur Marche/Arrêt et le pressostat d’air en série avec le fil
sous tension ou noir. Le pressostat d'air détectera le fonctionnement de la
fournaise et fournira l'alimentation électrique nécessaire à l'humidificateur.
FIG. 6D AVEC MOTEUR DE VENTILATEUR À DEUX VITESSES
Sur les chaudières munies d’un ventilateur deux vitesses, l’humidificateur
peut être branché sur une source d’alimentation continue 115� volts.
Installer l’interrupteur Marche/Arrêt en série avec le fil sous tension ou
noir. Installer le relais ampèremétrique GA50 en série avec le circuit de
l’humidostat. Le relais ampèremétrique détectera le fonctionnement de la
chaufferette et fournira l’alimentation à l'humidificateur en conséquence.
TERRE
120v. PRISE
120v. PRISE
120v. PRISE
120v. PRISE
NEUTRON
MOTEUR
DE
VENTILATEUR
À VITESSES
MULTIPLES
NO
C
L1
(ÉLECTRIFIER)
L2
115v.
60CY.
BOUTON
TERRE
(ÉLECTRIFIER)
BOUTON
TERRE
TERRE
5
1. Suivre les instructions fournies aec
l’humidistat.
2. Pour enlever le humidistat de la base, serrez
la base à abats-sons au dessus et au bas.
3. Avant le placement sur le mur, enlevez svp
la garniture.
�
4. Avant le montage sur le conduit, enlevez svp
la pièce maîtresse.
E2 L'HUMIDISTAT
24V LA PRODUCTION DE L’HUMIDIFICATEUR (LES FILS ROUGES) OU
727-58 24 V. LE TRANSFORMATEUR ÉCHANGÉ
AVEC L’OPÉRATION DE
CHAUFFAGE OU 24 ALIMENTATION ÉLECTRIQUE VAC ÉCHANGÉ AVEC
L’OPÉRATION DE CHAUFFAGE.
FILS CONDUCTEURS
JAUNES DE L’HUMIDISTAT
DÉTECTEUR POUR L
A TEMPÉRATURE EXTÉRIEURE
(NON UTILISÉ DANS LE MODE MANUEL)
AC L
AC N
HUM
SNSR
AC L
AC N
HUM
SNSR
L1
L2
115v.
60CY.
6B
C
HI
LO
RELAIS
AMPÈREMÉTRIQUE
GA50
6D
L1
L2
115v.
60CY.
6
