106

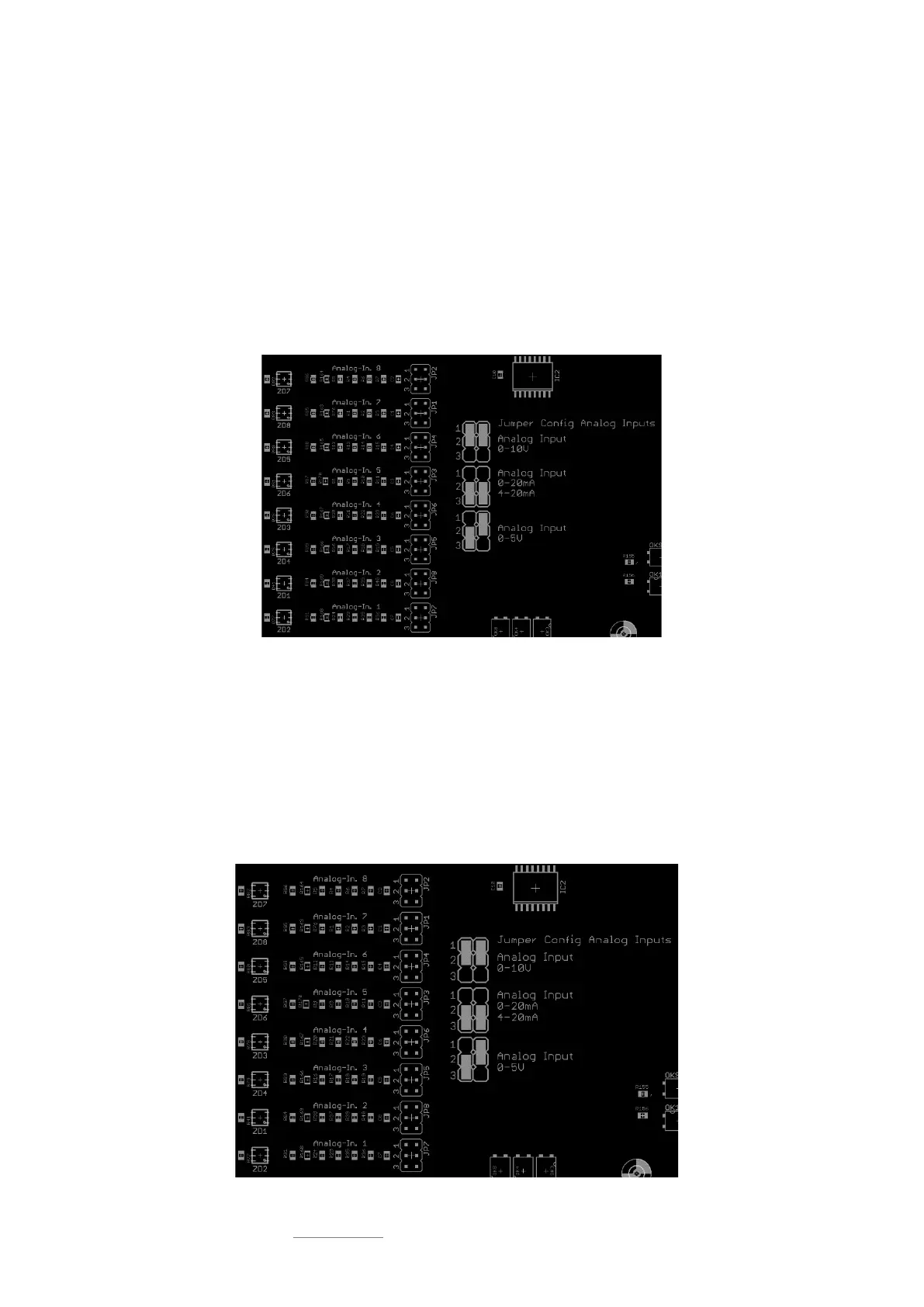

Beide Jumper der Analog Inputs 1-8 (Channel 1-8) sind auf PIN 1+2 gesetzt (Abb.1)
In diesen Jumperstellungen dürfen nur folgende Sensoren an die Analog Inputs angeschlossen und innerhalb der Konfiguration
der Sensor Type“ in der SITEMANAGER II/v6 ausgewählt werden:
• Custom 0-10V
• SM_II_T
• SM_II_T_H
• SM_II_T_Plus
• SM_II_VMC
• SM_II_CMC
Jumperstellungen der Analog Eingänge 0-20mA bzw. 4-20mA
Beide Jumper der Analog Inputs 1-8 (Channel 1-8) sind auf PIN 2+3 gesetzt (Abb.2)
In diesen Jumperstellungen dürfen nur folgende Sensoren an die Analog Inputs angeschlossen und bei der Konfiguration des
Sensor Type“ in der SITEMANAGER II/v6 Configuration ausgewählt werden:
• Custom 0-20mA
• Custom 4-20mA
