Date: 2021-08-17
Copyright of the European Union is effective (Copyright EU) (c) 2021 GENEREX Systems GmbH, Hamburg, Germany, All rights reserved
TEL +49(40)22692910 - EMAIL generex@generex.de - WEB www.generex.de (This and all other product datasheets are available for download.)
105
Analogue Inputs via terminal strip
Die 8 analogen Eingänge sind zusätzlich noch auf die obere Klemmleiste A01-A08 geführt. Dort können kundenspezifische
Sensoren / Messwandler angeschlossen werden die ein Ausgangssignal von 0-10VDC liefern. Der Anschluss erfolgt über
offene Leitungsenden (min.0,14mm² / max.1,5mm²) an den jeweiligen Federkraftanschluss der Klemmleiste.
Bitte darauf achten, dass Kanäle nicht doppelt über die RJ11-Buchse und Klemmleiste belegt werden!

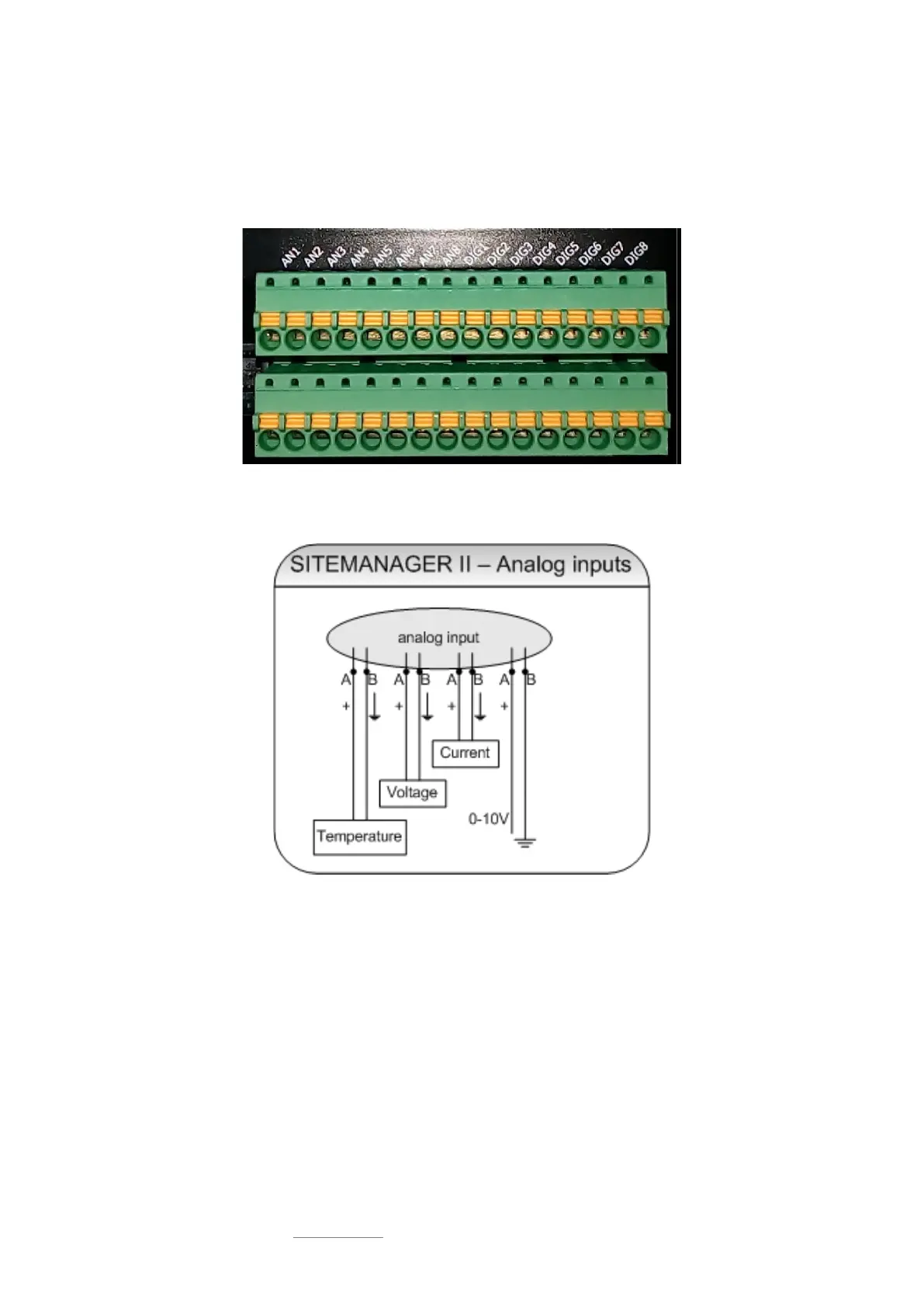

Abbildung: Auf der Klemmleiste sind die analogen Eingänge mit AN deutlich zu erkennen
Die folgende Abbildung zeigt die Anschlussbelegung der Klemmleiste für die Analogeingänge. Beachten Sie, dass das
Eingangssignal in dem Bereich von 0-10V DC liegt.
Anschlussbelegung der Klemmleiste Analogeingänge
Konfiguration der SITEMANAGER II/v6 Analogeingänge
Jeder der 8 Analogeingänge des SITEMANAGER II/v6 bietet die Möglichkeit analoge Messwerte entweder von 0-10V
(Auslieferungszustand) oder 0-20mA bzw. 4-20mA einzulesen.
Hierzu müssen auf der Hauptplatine die Jumper des jeweiligen Analogeinganges in der richtigen Position gesetzt sein.
Zum Ändern des Auslieferungszustandes bitte wie folgt vorgehen:
Freischalten des SiteManagers II/v6 (Steckernetzteil ziehen)
sämtliche Anschlussleitungen vom Gerät trennen (16/6-polige Phoenixstecker können bei Bedarf komplett vom Gerät
abgezogen werden.
Ausbau des Gerätes
Gerät durch Lösen der 4 seitlichen Schrauben und Abziehen des Gehäusedeckels öffnen
Jumper in der gewünschten Konfiguration setzen (siehe Abb.1/Abb.2)
In umgekehrter Reihenfolge Gerät wieder zusammenbauen/in Betrieb nehmen
Auslieferungszustand (Analog Inputs 0-10V)
