37
Teil 2 – Mechanischer Zusammenbau

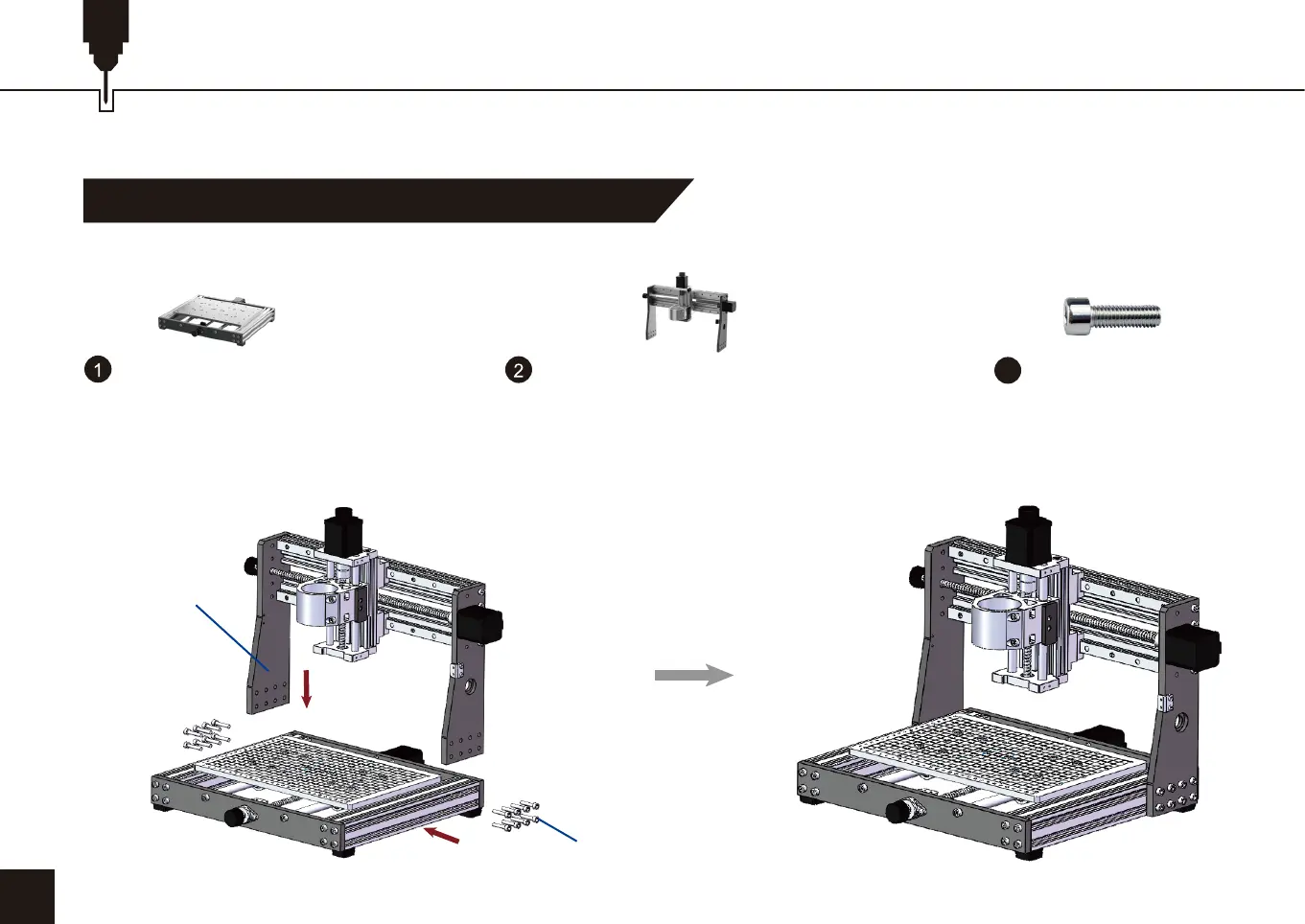

Schritt 1: Befestigung der XZ-Achse einsetzen
Bevor Sie starten, platzieren Sie die 3020-PRO MAX Basisbaugruppe auf einer geraden/ebenen Oberfläche.
Y-Achsen Basisbaugruppe
Um die Brückenbaugruppe zu montieren, setzen Sie diese auf der Basis auf und bringen die Befestigungslöcher mit denen innerhalb
der Nuten überein. Setzen Sie die M5*25 Schrauben an und stellen Sie sicher, dass die Brückenbaugruppe rechtwinklig auf der Basis
ausgerichtet ist. Im Anschluss ziehen Sie die Schrauben fest.
M5 x 25 Schraube
X-Achsen/Z-Achsen
Brückenbaugruppe
X-Achsen/Z-Achsen Brückenbaugruppe
16 x M5*25 Schraube
24
1
2
Was wird benötigt
