Schritt 4: Steuerbaugruppe
Was wird benötigt:
Steuerbaugruppe
Steuerbaugruppe
6

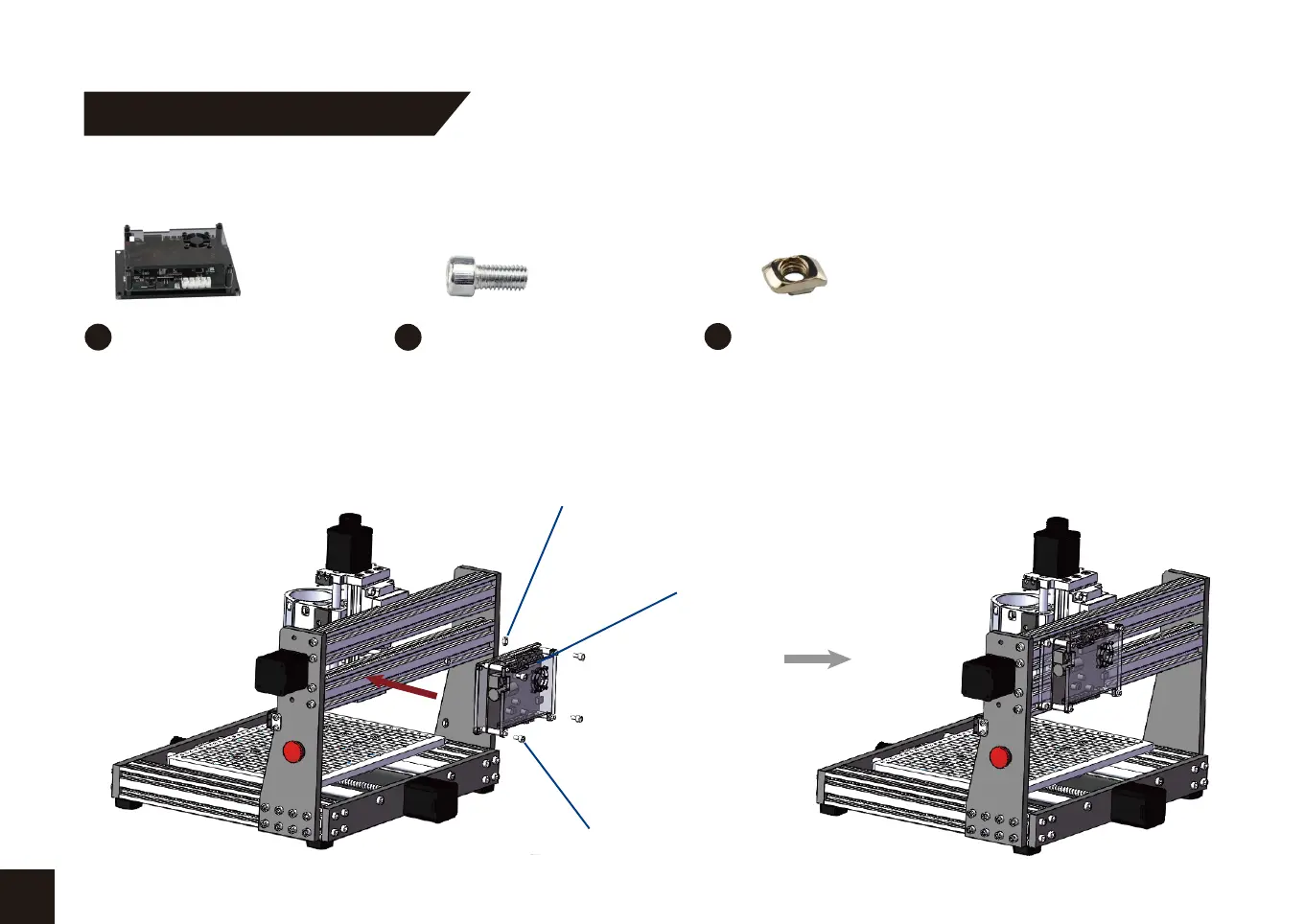

1. Platzieren Sie die M5 Nutenstein im Y-Achsen Profil.
2. Richten Sie die Steuerbaugruppe über den Nutensteine aus und setzten Sie die M5*10 Schrauben an.
3. Bringen Sie die Steuerbaugruppe in die Ausgangsposition und ziehen Sie die Schrauben fest.
23
4 x M5*10 Schraube
4 x M5 Nutenstein
M5 Nutenstein
25
40
M5*10 Schraube
