Montage des Kabelschlange: Nachdem alle Verbindungen hergestellt sind, muss zum Schutz aller Kabel jetzt nur noch der
Schutzschlauch übergestülpt werden. Die überstehende Kabelschlange wird einfach abgeschnitten.
6.
Anschluss des Netzteiles: Verbinden Sie das rote Kabel des Netzteiles mit dem + Anschluss der Platine, ebenso das schwarze
Kabel des Netzteiles mit dem – Anschluss der Platine. Sichern Sie die beiden Kabel durch das Anziehen der Schrauben.
(Hinweis: Prüfen Sie, ob das Schaltnetzteil im richtigen Spannungsbereich arbeitet, indem Sie die Schalterstellung durch das
kleine Fenster, seitlich am Netzteil, kontrollieren. Wir haben Ihr Netzteil bereits im Werk auf den Spannungsbereich Ihres Landes
eingestellt, raten aber zu einer zweiten Prüfung. Falls wiedererwartend der falsche Bereich ausgewählt sein sollte, können Sie den
Schalter mittels einer Pinzette oder eines Schlitzschraubendrehers von links nach rechts bewegen.)
5.
Verbinden des Notaus-Schalters: Stecken Sie das Kabel des Notaus-Schalters in die mit „STOP“ gekennzeichnete Buchse auf
der Steuerbaugruppe. Prüfen Sie ob der Schalter gedrückt ist.
(Hinweis: Ein Drücken des Schalters aktiviert die Not-Aus-Funktion. Dabei verbleibt der Schalter in der gedrückten Stellung.
Zum Aufheben des Notaus-Schalters muss dieser im Uhrzeigersinn gedreht werden. Dies verhindert eine Doppelbetätigung
durch das Lösen des Schalters.
4.
Notaus-Schalter
48

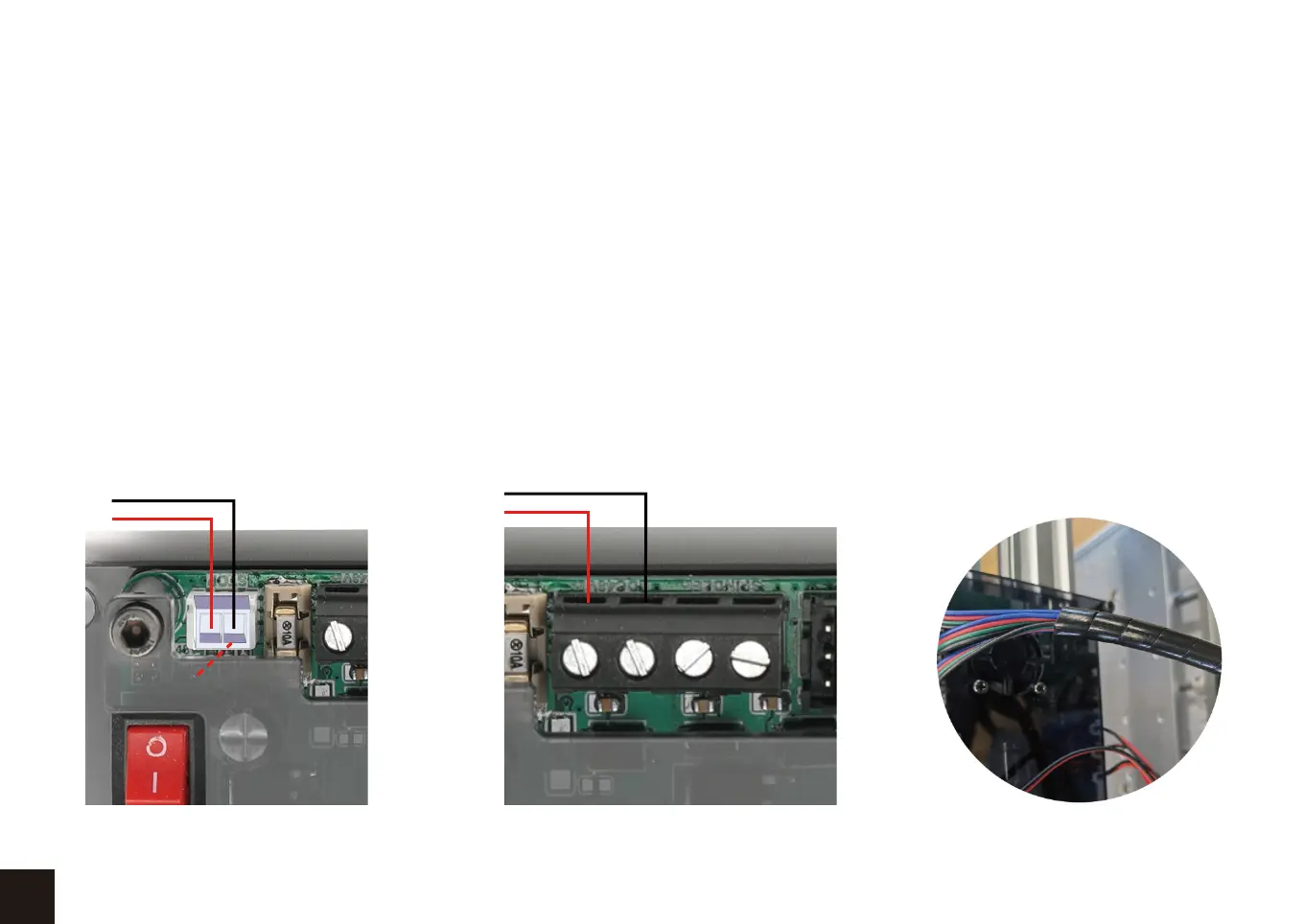

Schritt 4 Schritt 5 Schritt 6
Netzteil -
Netzteil +
