Z-Sonden-Einrichtung
Einführung der Sondenfunktion
Schritt 1: Sondenbefehle bearbeiten.
1. In Grblcontrol (Candle)
G90G21G38.2Z-50F100
G92 Z14
G90 Z25
Nach der Bearbeitung
Dicke des Messwerkzeugs
G21G91G38.2Z-20F100
G0Z1
G38.2Z-2F10
G92 Z12.35
G90
G0 Z25
G-Code für Messwerkzeug
Erläuterung:

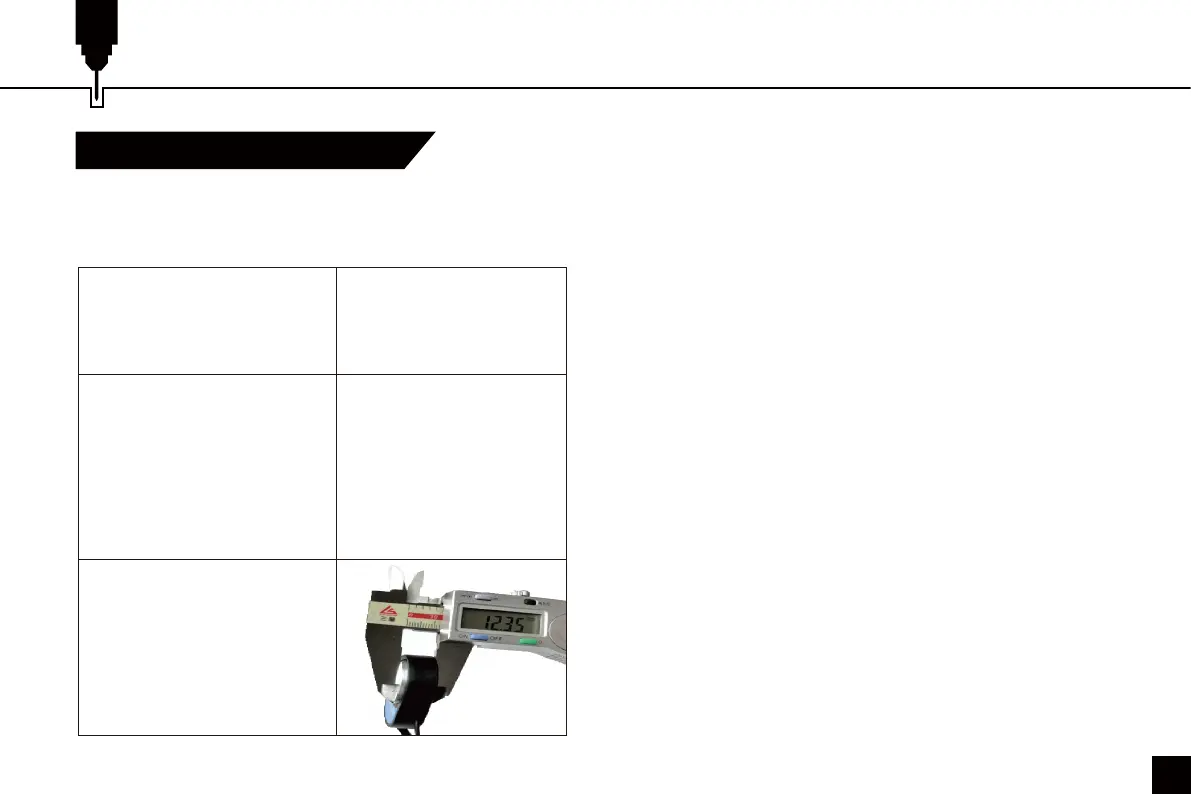

Z14 ist die Höhe der Sonde, welche tatsächlich per Messschieber
nachgemessen werden muss, um eine korrekte Z-Achsen Nullung
vorzunehmen. Im Beispiel mit 12.35 mm.
Z25 ist die Höhe, um die das Werkzeug nach dem Prüfen/Nullen
angehoben werden soll, diese kann nach Bedarf angepasst werden.
G21G91: metrische, relative Koordinaten
G38.2Z-20F100: bis zu 20 mm in Z abfahren, bis Kontakt
Sonde/Werkzeug @ 100 mm/min
G0Z1: metrische, relative Bewegungen, 1mm in Z nach oben
G38.2Z-2F10: erneutes bis zu 2 mm abfahren in Z, bis Kontakt
Sonde/Werkzeug @ 10 mm/min
G92Z12.35: gemessene Sondenstärke, im Beispiel 12.35 mm. Im
Code Dezimalstelle mit Punkt angeben.
G90: zurück zum absoluten Modus
G0Z25: 25 mm von der Sonde zurückziehen
Dabei wird davon ausgegangen, dass der Benutzer den Messtaster
positioniert und das Werkzeug (den Fräser) 5 oder 10 mm darüber
fährt.
