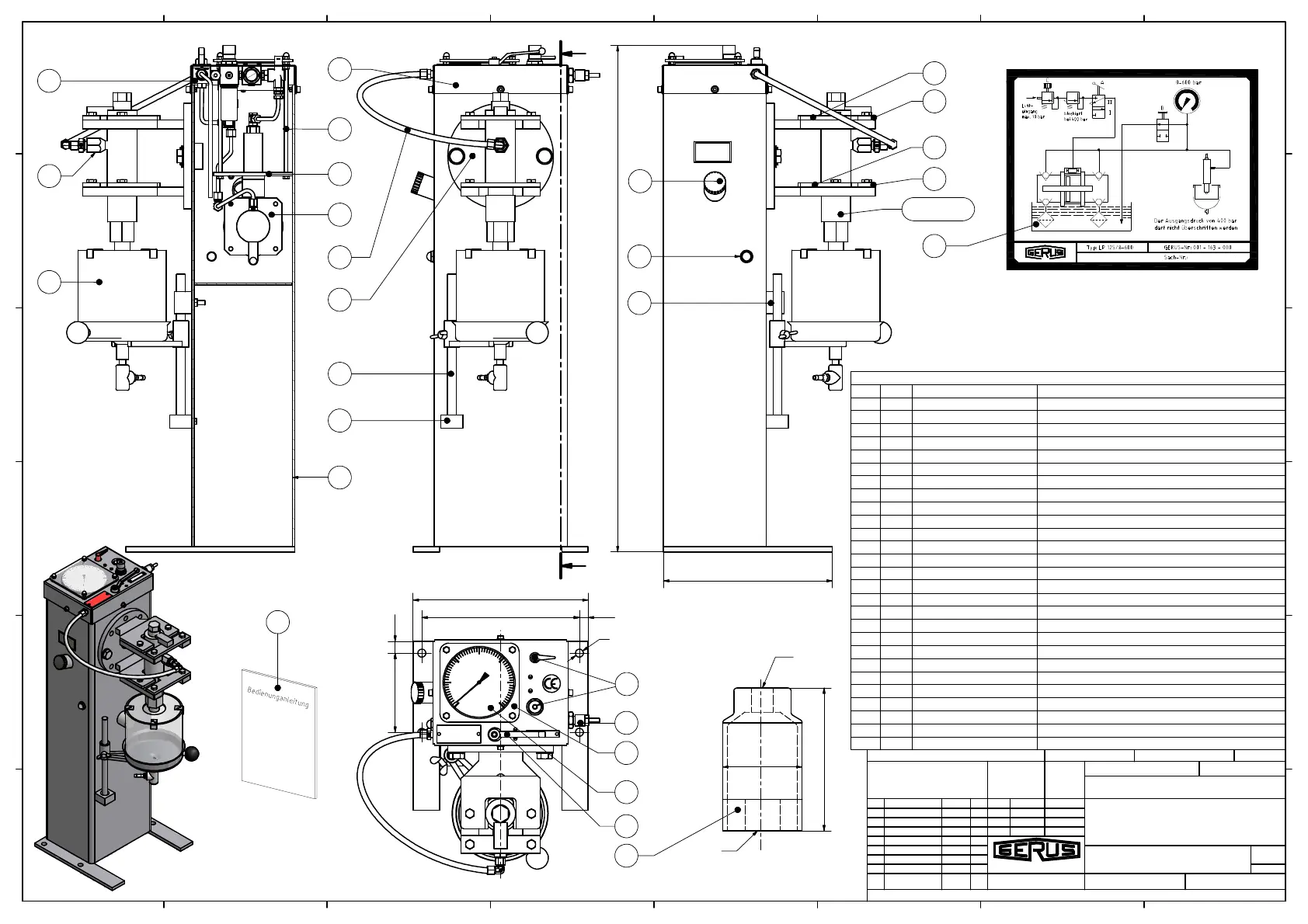

ZSB Düsenprüfstand
GERUTEST
22.07.2008
Völk
1
A2
1
1 001-162-002 Düsenprüfstandsäule
2 1 001-162-009 ZSB Düsenhalter
4 1 001-162-018 ZSB Ventilkombination
5
1 001-162-027 ZSB Behälter komplett mit Schutzhülle und Deckel
6 1 001-163-003
ZSB Riegel für oberen Düsenhalter
7
1 001-163-005 Riegel für unteren Düsenhalter
8 1 001-100-001 Manometer 0-600 bar
9 1 001-162-001 Abdeckhaube
10 4 DIN976-M8x285 Gewindestange M8x285lg
11 1 001-162-020
Plexiglas-Abdeckplatte
12 1 001-100-010 HD-Pumpe LP125/8
13 1 001-162-014 Platte oberhalb Pumpe
14 1 001-100-004 Druckluftkupplung mit Stecker
15 1 001-162-024
Welle für Halterung
16 1 001-162-023 Platte für Halterung
17 1 001-150-021
Gummi-Metallpuffer M10x30-D50-H40 Typ D
18 1 001-162-013
Verschlußdeckel G1 1/4, D=49, L=26,5
19 1 001-162-025 Blockkugelhahn G1/4 BKH DIN ISO 228-Rohr-IG
20 1 001-162-012
Ölschauglas gewölbt, G 1/2, D=28, SW 24
21 1 001-162-026 Haltewinkel
22 1 001-100-026 Anschlußstück 32/40
23 1 001-163-001 Auflage für Düsenhalter oben
24 1 001-163-004
Auflage für Düsenhalter unten
25 1 612-005-000 Schlüssel SW55
26 1 001-102-031 Hochdruckschlauch L=800, Winkelver. einseitig
27 1 001-163-100 Funktions-Schema
28 1 001-162-103 Bedienungsanleitung
Stückliste
Pos. Stück BAUTEILNUMMER BEZEICHNUNG
A
A
398
384
NTB5
32/40 + CD
1
1
5
2
9
2
4
14
11
19
23
24
7
Einspritzdüse
6
15
16
1
8
0
2
7
358 20
n
18
(4x)
17
18
20
10
13
12
5
22
1
21
A Öleinfüll.+Schauglas 16.07.09 Völk
26
8
27
o
3/4"
SW55
(1:2)
B Überarbeitung 16.09.09 Völk
device blocked
at 400 bar
relief
0
100
200
300
400
500
600
bar
max. Anzugsmoment = 750 Nm
1.10.2009 Schroll
1
3
0
72
n
25
28
C Ergänz. CE+Pos.29 19.10.09 Völk
D Pos. 3 entfernt 20.12.09 Völk
