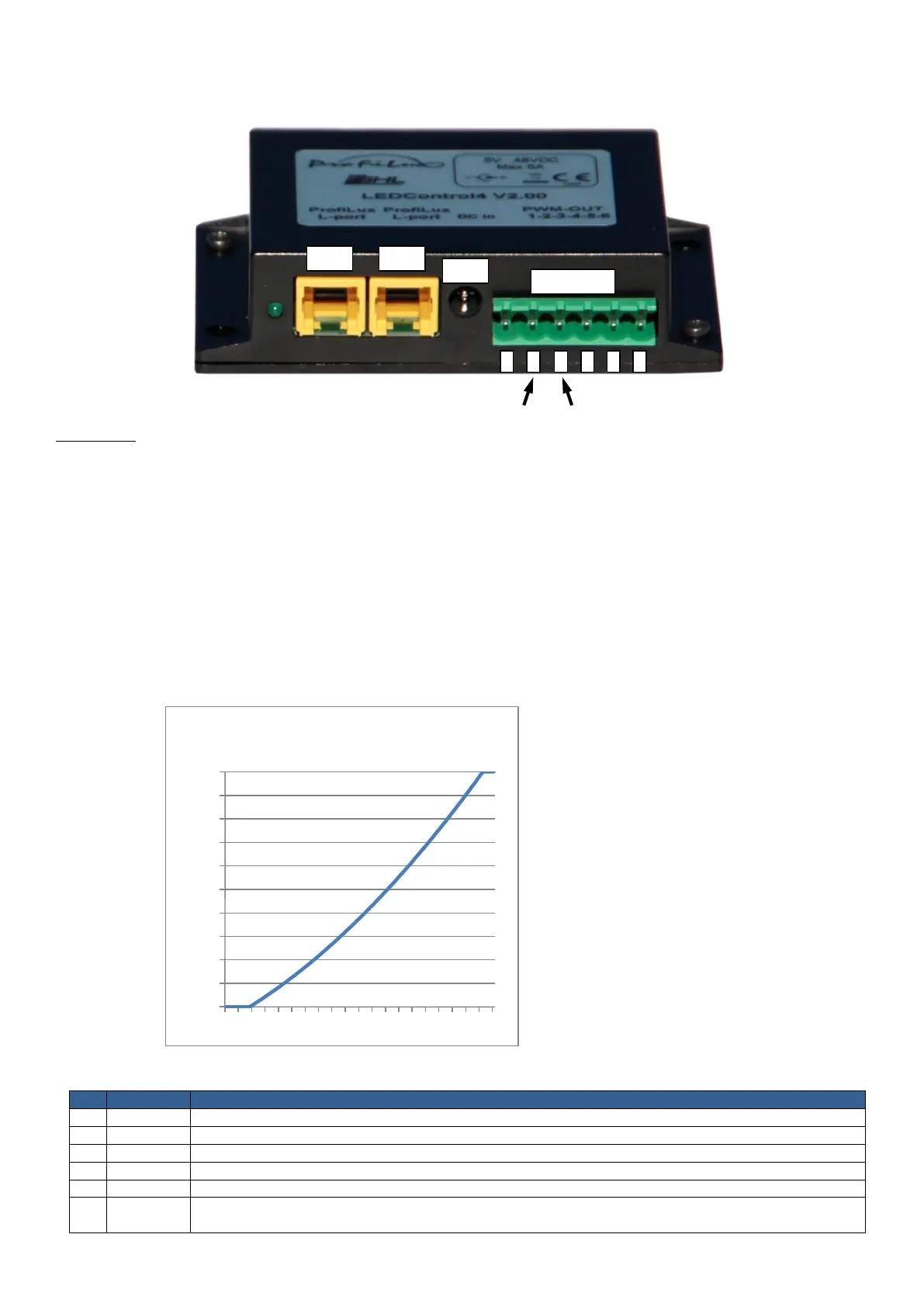

Elektronischer Regler für LED-Leuchten LEDControl4 V2
Eigenschaften
LEDControl4 V2 wandelt 4 analoge Eingangsspannungen in 4 pulsweitenmodulierte (PWM) Signale (Open-Drain) um und beinhaltet Treiber
zum direkten Anschluss von LEDs (max. 5 A insgesamt). Zudem können mit dem LEDControl4 externe LED-Treiber mit PWM-Eingang
angesteuert werden. Um den angeschlossenen ProfiLux vor eventuellen Störungen zu schützen ist die Eingangsseite von der Ausgangsseite
durch Optokoppler galvanisch getrennt.
Im Auslieferungszustand sind bei 0% PWM die Transistoren nichtleitend (Ausgang ist hochohmig), bei 100% PWM wird der Ausgang
permanent auf Minuspotenzial gezogen. Die Polarität der PWM kann invertiert werden. Damit wird erreicht, dass bei 0% PWM die Ausgänge
permanent auf Minuspotenzial gezogen werden und bei 100% PWM die Ausgänge hochohmig sind. Durch erneute Invertierung wird wieder
zum ursprünglichen Zustand gewechselt.
LEDControl4 kann „Blitze“ während einer Gewittersimulation im ProfiLux erzeugen. Während eines Blitzes wird das PWM-Signal unabhängig
vom zugehörigen analogen Eingang kurzzeitig auf 50%, 75% oder 100% gestellt. Blitze können auf Kanal 3 und Kanal 4 ausgegeben werden, das
Blitzverhalten ist einstellbar, siehe unten. Nicht alle L-Ports sind für die Generierung eines Blitzes geeignet. Derzeit unterstützen die Onboard-
Schnittstellen des ProfiLux und die Schnittstellen in der ExpansionBox die Blitzfunktion.
Je nach Verschaltung kann LEDControl4 für den Betrieb mit LED-Leuchten oder für den Betrieb mit LED-Treibern verwendet werden.
Eingangsspannung (Steuerspannung der L-Ports) zu PWM-Ausgang:
Belegung der Schraubklemme PWM-OUT:
Pin
Signal
Beschreibung
1
LED +
Hier liegt das Pluspotenzial des Netzteils an, die + Leitung der LEDs von LED-Leuchtmitteln wird hier angeschlossen
2
LED PWM 4
Hier liegt die PWM des vierten Kanals (L4, rechter L-Port) an, an diesem Kanal wird immer ein Blitz generiert
3
LED PWM 3
Hier liegt die PWM des dritten Kanals (L3, rechter L-Port) an, an diesem Kanal ist die Blitzfunktion abschaltbar
4
LED PWM 2
Hier liegt die PWM des zweiten Kanals (L2, linker L-Port) an
5
LED PWM 1
Hier liegt die PWM des ersten Kanals (L1, linker L-Port) an
6
LED -
Hier liegt das Minuspotenzial des Netzteils an, bei LED-Treibern wird hier die Masse der PWM-Eingänge
angeschlossen
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
0 1 2 3 4 5 6 7 8 9 10
PWM / Uin [V]
L1L2
L3L4
PWM-OUT
DCin
1
2
3
4
5
6
Pins mit Blitz-Funktion
