CARTE LOGIQUE
portail se referme lorsque le temps prévu par l’interrupteur 2 s’est
écoulé ou que l’on donne une impulsion avec le bouton-poussoir
ou avec la radiocommande, si l’interrupteur 5 est sur la position
OFF.
Interrupteur 5: S’il est sur la position OFF, la logique de
fonctionnement séquentiel ouverture - arrêt - fermeture et vice
versa est validée. S’il est sur la position ON, le bouton-poussoir de
pas à pas (N) n’exécute que l’ouverture, la fermeture étant
automatique.
Interrupteur 6: Si l’on utilise deux moteurs, il doit être sur la position
OFF. Si l’on n’utilise qu’un moteur, il doit être sur la position ON.
Réglages:
T1 TRIMMER pour le réglage de la force maximale des opérateurs.
On augmente la force en le tournant dans le sens des aiguilles
d’une montre et on l’abaisse en tournant dans le sens inverse à
celui des aiguilles d’une montre.
Protecteurs:
F1: fusible de F3,15 A pour la protection de toute l’alimentation
220 -230 V 50-60 Hz.
F2: fusible de F10 A pour la protection de la batterie de 12 V.
F3: fusible de F5 A pour la protection de la sortie de 12 Vcc de la
platine.
TEMOINS LUMINEUX (LEDS) POUR LE CONTROLE DU
FONCTIONNEMENT
L1 - Led rouge - Cellule photo-électrique: Elle est allumée lorsque
la cellule photo-électrique est alimentée et alignée. Elle est éteinte
lorsque la cellule photo-électrique est interceptée ou qu’elle n’est
pas alignée ou pas alimentée.
L2 - Led rouge - Bouton-poussoir d’arrêt: Elle est allumée lorsque
l’on n’a pas appuyé sur le bouton-poussoir (contact fermé). Elle
est éteinte lorsque l’on a appuyé sur le bouton-poussoir d’arrêt ou
qu’il n’est pas raccordé. Si cette led est éteinte, la platine n’exécute
aucune fonction.
L3 - Led verte - Bouton-poussoir de marche: Elle est allumée
lorsqu’une impulsion arrive de la radiocommande ou du bouton-
poussoir de pas à pas (borne 19).
S1 Carte du radiorécepteur: Si la carte a les 10 dip switches pour
la programmation du code, régler la même séquence introduite sur
l’émetteur; si les 10 dip switches ne sont pas présents, le
radiorécepteur est à auto-apprentissage, suivre donc les
instructions indiquées à la fin de la présente notice.
CARACTERISTIQUES TECHNIQUES
La platine peut fonctionner avec une alimentation de réseau de
220-230 V 50-60 Hz ou avec une batterie de 12 Vcc.
La batterie tampon de 1,9/2,1 Ah peut être insérée dans le boîtier
de la platine. Elle n’est pas indispensable au bon fonctionnement
du portail, mais elle intervient en cas de coupure de l’alimentation
du réseau, de façon à garantir le fonctionnement du portail pendant
20 cycles continus en conditions optimales.
Fourchette de température: de -20 à +70°C.
Humidité: <95% sans condensation
Tension d’alimentation: 220-230 V 50-60 Hz et 12 Vcc
Absorption maximale de la carte (moteurs, lampes et accessoires
externes exclus): 70 mA.
Microcoupures de réseau (à charge maximale et à tension de
l’alimentation minimale): 20 mS.
Puissance maximale à la sortie de chaque moteur: 70 W 12 Vcc.
Charge maximale à la sortie du voyant lumineux: 3 W 12 Vcc.
Charge maximale à la sortie du clignotant: 15 W 12 Vcc.
Courant disponible à la sortie de l’alimentation de la cellule photo-
électrique et des accessoires: 1 A 12 Vcc.
Toutes les entrées doivent être utilisées comme des contacts
propres car l’alimentation est générée à l’intérieur de la carte et elle
est prévue pour garantir le respect d’isolation double ou renforcée
par rapport aux parties sous tension.
Qu’elles soient de nature fonctionnelle ou de sécurité, toutes les
entrées sont gérées par un circuit intégré programmable (PAL).
L’entrée d’arrêt (borne 20 contact N.F.) intervient sur la
réinitialisation du circuit intégré programmable. Si elle reste ouverte,
elle ne fournit pas de tension à la bobine des relais et elle peut
donc être utilisée pour bloquer sans conditions le moteur en cas
de situation dangereuse pour l’opérateur.
P) Contact N.F. du dispositif de sécurité à cellule photo-électrique:
raccorder aux bornes 18 et 21.
DISPOSITIFS DE SECURITE ET DE SIGNALISATION
Cellule photo-électrique: Le fonctionnement de la cellule photo-
électrique varie en fonction de l’interrupteur 3 présent sur le
programmateur PRG. L’interrupteur 3 étant sur la position «OFF»,
la cellule photo-électrique n’arrête le portail que s’il est en cours de
fermeture et elle n’inverse son mouvement que lorsqu’elle est
dégagée. L’interrupteur 3 étant sur la position «ON», la cellule
photo-électrique arrête le portail aussi bien en cours d’ouverture
que de fermeture; la reprise du mouvement d’ouverture du portail
n’a lieu que lorsque la cellule photo-électrique est dégagée.
Barre palpeuse: Les contacts N.F. de la barre palpeuse doivent
être raccordés en série avec le contact N.F. d’arrêt de la borne 20; si
la barre est interceptée, elle interrompt le mouvement d’ouverture
et de fermeture du portail.
Régulateur de force: La platine est munie d’un dispositif réglable
à l’aide du trimmer T1 qui permet de calibrer la force maximale
disponible pour l’opérateur. Si le portail est ralenti à cause d’un
obstacle, le battant du portail concerné se bloque, tant en cours de
fermeture que d’ouverture. Ce dispositif prévu contre l’écrasement
et l’entraînement garantit la sécurité dans toute la zone occupée
par le portail au cours de son déplacement. Il est donc important
de bien exécuter le réglage, de façon à ce que la force maximale
s’exerçant sur le point extrême du battant soit de 15 kg (UNI 8612).
Voyant lumineux: Il s’allume au début de la phase d’ouverture du
portail et il reste allumé pendant toute la pause (portail arrêté et
ouvert sans intervention du bouton-poussoir d’arrêt). Il s’éteint au
début de la fermeture.
Clignotant: Il s’allume au départ d’un moteur et s’éteint lorsque le
dernier moteur s’arrête.
DISPOSITIFS DE PROGRAMMATION, DE REGLAGE ET DE
PROTECTION
Programmations:
7

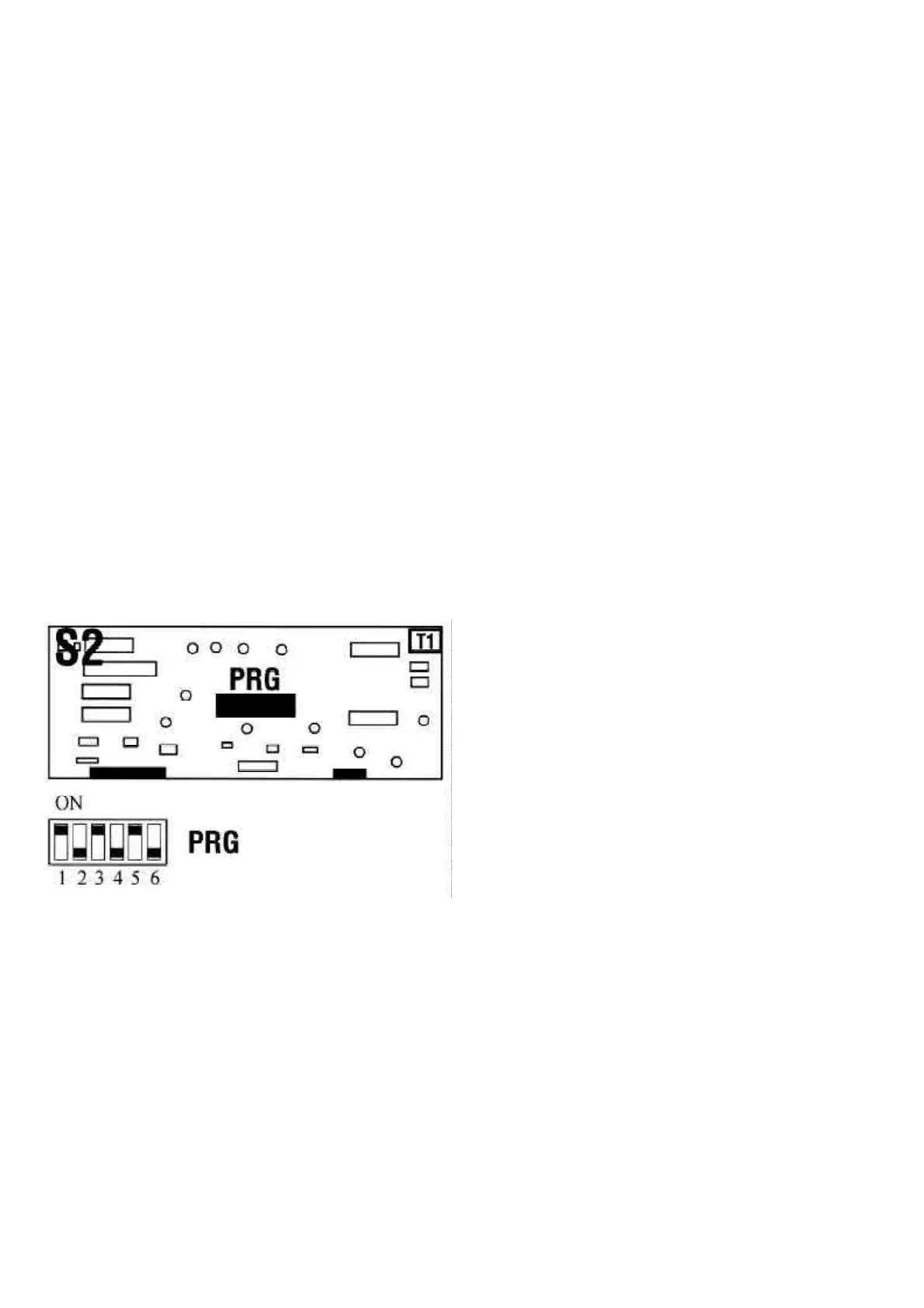

PRG: Programmateur à six interrupteurs monté sur la carte de
logique S2 qui permet de programmer toutes les fonctions de la
platine, à l’exclusion du temps de travail des opérateurs qui est
déjà mémorisé dans le microprocesseur de gestion de la logique
de fonctionnement.
Interrupteur 1: S’il est sur la position OFF, un retard de 5 secondes
est inséré à la fermeture du moteur 1 pour éviter le chevauchement
des battants. S’il est sur la position ON, ce retard est exclu et les
deux moteurs partent donc en même temps. Si un seul moteur est
utilisé, l’interrupteur doit être sur la position ON.
Interrupteur 2 (en fonction uniquement si l’interrupteur 4 est sur
«ON»): S’il est sur la position OFF, il établit un temps de pause
d’une minute avant la refermeture automatique. S’il est sur la
position ON, le temps de pause est de 30 secondes.
Interrupteur 3: S’il est sur la position OFF, la cellule photo-électrique
n’est validée au fonctionnement qu’à la fermeture. S’il est sur la
position ON, la cellule photo-électrique est validée en ouverture
comme en fermeture.
Interrupteur 4: S’il est sur la position OFF, la fermeture automatique
est dévalidée (le portail se referme seulement si l’on donne une
impulsion avec le bouton-poussoir ou avec la radiocommande).
S’il est sur la position ON, la fermeture automatique est validée et le
