5
MODO12
1

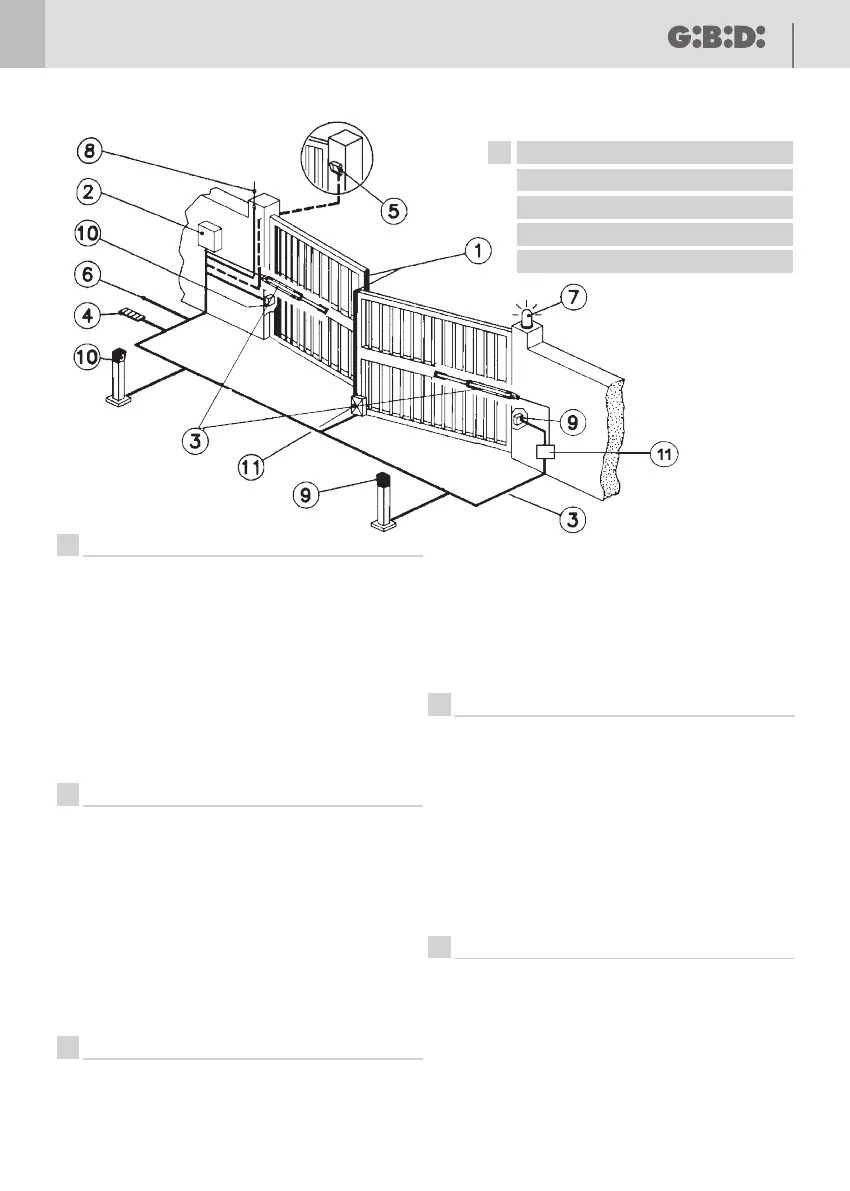

1 Costa sensibile.
2 Contenitore apparecchiatura elettronica.
3 Operatori 12 Vdc; alimentazione cavo a 2 conduttori da 1,5 mm² cadauno.
4 Pulsantiera; cavo a 5 conduttori da 0,5 mm².
5 Selettore a chiave; cavo a 3 conduttori da 0,5 mm².
6 Linea di alimentazione all’apparecchiatura 220-230 V 50-60 Hz; cavo a 3
conduttori da 1,5 mm² min. (attenersi alle Norme vigenti).
7 Segnalatore a luce lampeggiante a 12 V; cavo a 2 conduttori da 1,5 mm².
8 Antenna.
9 Trasmettitore fotocellula; cavo a 2 conduttori da 0,5 mm².
10 Ricevitore fotocellula; cavo a 4 conduttori da 0,5 mm².
11 Scatola di derivazione.
ATTENZIONE: è importante che sulla linea di alimentazione venga installato, a
monte dell’apparecchiatura, un interruttore magnetotermico onnipolare con apertura
minima dei contatti pari a 3 mm.
1 Banda sensible.
2 Contenedor del equipo electrónico.
3 Operadores 12 Vdc; alimentación por cable de 2 conductores de 1,5 mm² c/u.
4 Botonera; cable de 5 conductores de 0,5 mm².
5 Selector de llave; cable de 3 conductores de 0,5 mm².
6 Línea de alimentación al equipo 220-230 V 50-60 Hz; cable de 3 conductores de
1,5 mm² (mínimo) (atenerse a las normas vigentes).
7 Destellador a 12 voltios; cable de 2 conductores de 1,5 mm².
8 Antena.
9 Transmisor con fotocélula; cable de 2 conductores de 0,5 mm².
10 Receptor con fotocélula; cable de 4 conductores de 0,5 mm².
11 Caja de derivación.
Atención: es importante instalar en la línea de alimentación, antes del equipo, un
interruptor magnetotérmico omnipolar con abertura mínima de los contactos igual a 3
mm.
1 Barre palpeuse.
2 Boîtier de la platine électronique.
3 Opérateurs 12 Vdc; alimentation par câble à 2 conducteurs de 1,5 mm² chacun.
4 Tableau de commande; câble à 5 conducteurs de 0,5 mm².
5 Sélecteur à clé; câble à 3 conducteurs de 0,5 mm².
6 Ligne d’alimentation de la platine 220-230 V 50-60 Hz; câble à 3 conducteurs de
1,5 mm² mini (respecter les normes en vigueur).
7 Clignotant à 12 V; câble à 2 conducteurs de 1,5 mm².
8 Antenne.
9 Emetteur cellule photo-électrique; câble à 2 conducteurs de 0,5 mm².
10 Récepteur cellule photo-électrique; câble à 4 conducteurs de 0,5 mm².
11 Boîte de dérivation.
ATTENTION: Sur la ligne d’alimentation, en amont de la platine, il est important de
monte un interrupteur magnétothermique omnipolaire ayant une ouverture des
contacts minimale de 3 mm.
1 Costa sensível.
2 Invólucro aparelhagem electrónica.
3 Operadores12 Vdc: alimentação cabo de 2 condutores de 1,5 mm² cada.
4 Caixa de comandos: cabo de 5 condutores de 0,5 mm².
5 Selector de chave: cabo de 3 condutores de 0,5 mm².
6 Linha de alimentação da aparelhagem 220-230 V 50-60 Hz; cabo de 3 condutores
de 1,5 mm² (respeitar as normas em vigor).
7 Lâmpada pisca-pisca de 12 V; cabo de 2 condutores de 1,5 mm².
8 Antena.
9 Transmissor fotocélula: cabo de 2 condutores de 0,5 mm².
10 Receptor fotocélula: cabo de 4 condutores de 0,5 mm².
11 Caixa de derivação.
ATENÇÃO: é importante que a na linha de alimentação, a montante da
aparelhagem, seja instalado um interruptor magnetotérmico omnipolar com abertura
mínima dos contactos de 3 mm.
1 Sensitive frame.
2 Electronic control unit container.
3 12 Vdc operators; power supply cable with 2 conductors of 0,5 mm² each.
4 Push-button panel; cable with 5 conductors of 0,5 mm².
5 Key-selector; cable with 3 conductors of 0,5 mm².
6 Power supply line to control unit 220-230V 50-60Hz; cable with 3 conductors of
min. 1,5 mm² (follow regulations in force).
7 12 V flashing light; cable with 2 conductors of 1,5 mm².
8 Antenna.
9 Photocell transmitter; cable with 2 conductors of 0,5 mm².
10 Photocell receiver; cable with 4 conductors of 0,5 mm².
11 Shunt box
WARNING: It is important that an omnipolar magneto-thermal switch with a contact
opening of minimum 3 mm is installed on the power supply line, upstream of the
control unit.
ELECTRICAL CONNECTIONS
PREDISPOSIZIONI ELETTRICHE
APPAREILLAGES ELECTRIQUES
EQUIPOS ELECTRICO
EQUIPAMENTO ELÉCTRICO
I
E
F
P
UK
Fig. 1
