DIP Estado Função Descrição
DIP 1
DIP 2
OFF
OFF
PASSO - PASSO COM STOP
I impulso de Start : ABRE
II impulso de Start : PARA (não voltará a fechar em automático)
III impulso de Start : FECHA
IV impulso de Start : ABRE
DIP 1
DIP 2
ON
OFF
PASSO - PASSO
I impulso de Start : ABRE
II impulso de Start : FECHA
III impulso de Start : ABRE
DIP 1
DIP 2
OFF
ON
CONDOMINIAL
Na abertura não recebe outros comandos de Start após o primeiro, durante a pausa
comandos posteriores de Start repõem o tempo de pausa
I impulso de Start : ABRE
Impulsos posteriores de Start : Não influentes
Pausa de FCA (fim de percurso aberto)
Impulso de Start durante a pausa : Reposição do tempo de pausa (se dip 6 ON)
Ou FECHA (se dip 6 OFF)
Impulso seguinte de Start : ABRE
DIP 1
DIP 2
ON
ON
HOMEM PRESENTE
Ao manter-se pressionado o botão Start : ABRE
Ao manter-se pressionado o botão Pedonal : FECHA
DIP 3 ON
Activa o pré-sinalizador luminoso intermitente em 2 s antes da activação do motor em
abertura e fecho
DIP 3 OFF
PRÉ-SINALIZADOR LUMINOSO
INTERMITENTE
Desactiva o pré-sinalizador luminoso intermittente
DIP 4 ON
Activa o TESTE dos dispositivos de segurança antes de activar o ciclo de abertura e
encerramento.
O ciclo poderá ter início somente se os dispositivos funcionarem perfeitamente, caso
contrário três sinais luminosos intermitentes prolongados indicarão a anomalia.
DIP 4 OFF
TESTE DOS DISPOSITIVOS DE SEGURANÇA
Desactiva o teste dos dispositivos de segurança;
DIP 5 ON
Quando for interceptada a fotocélula, quer na abertura quer no encerramento, o movimento
do portão é bloqueado enquanto a fotocélula não for libertada. A seguir verifica-se sempre
uma fase de abertura.
DIP 5 OFF
FOTOCÉLULA NA ABERTURA
Desactiva a função fotocélula na aber tura.
DIP 6 ON
Activa o encerramento automático após o intervalo regulável através do trimmer TR1
PAUSE entre 2 e 215 s.
DIP 6 OFF
ENCERRAMENTO AUTOMÁTICO
Desactiva o encerramento automático.
DIP 7 ON
Activa o abrandamento quer na abertura quer no encerramento quando é detectado o fim
de percurso respectivo. A velocidade de abrandamento é regulada pelo trimmer TR3
SLOW. Esta função prevê a utilização de 4 magnetos (ver desenho 2)
DIP 7 OFF
ABRANDAMENTO
Desactiva a função de abrandamento. É necessária a presença de apenas 2 magnetos (ver
desenho 2)
DIP 8 ON Reduz o tempo de pausa a 3 s após a intervenção d as fotocélulas.
DIP 8 OFF
ENCERRAMENTO RÁPIDO
Desactiva a função de encerramento rápido
DIP 9 ON
Activa o funcionamento do sensor de rotações do motor. Na sequência de uma redução
do número de rotações do motor (por ex. obstáculo) o sensor inter vém bloqueando o
movimento e invertendo a direcção durante 2 s com o objectivo de libertar o obstáculo.
Activando novamente o Start o movimento reparte no sentido de liber tar o obstáculo.
DIP 9 OFF
SENSOR ROTAÇÕES MOTOR
Desactiva o sensor de rotações do motor
DIP 10 ON Desactiva a entrada do STOP
DIP 10 OFF
DESACTIVAÇÃO DO BOTÃO DE STOP
Entrada do STOP activada
PROGRAMAÇÃO DAS FUNÇÕES (DIP SWITCH-SW1)
As configurações são memorizadas durante a fase de descanso (portão fechado).
! DIP 1 E DIP 2 ambos OFF: Passo passo com stop
! DIP 3 OFF: Pré-sinalizador luminoso intermitente desactivado
! DIP 4 OFF: Teste aos dispositivos de segurança desactivado
! DIP 5 OFF: Foto-célula na abertura desactivada
! DIP 6 OFF: Encerramento automático desactivado
! DIP 7 OFF: Abrandamentos desactivados
! DIP 8 OFF: Encerramento rápido desactivado
! DIP 9 OFF: Sensor de rotações do motor desactivado
! DIP 10 OFF: Entrada do STOP activada
CONFIGURAÇÕES POR DEFEITO
REGULAÇÃO DO TRIMMER
! Os trimmers TR2, TR3, TR4, TR5 podem ser regulados também durante o movimento do portão,
verificando-se assim imediatamente o efeito .
! O trimmer TR1 é memorizado somente durante a fase de descanso (portão fechado).
•TRIMMER TR1 regulado no mínimo
•TRIMMER TR2, TR3 regulado no posição intermdiária
•TRIMMER TR4, TR5 regulados no máximo

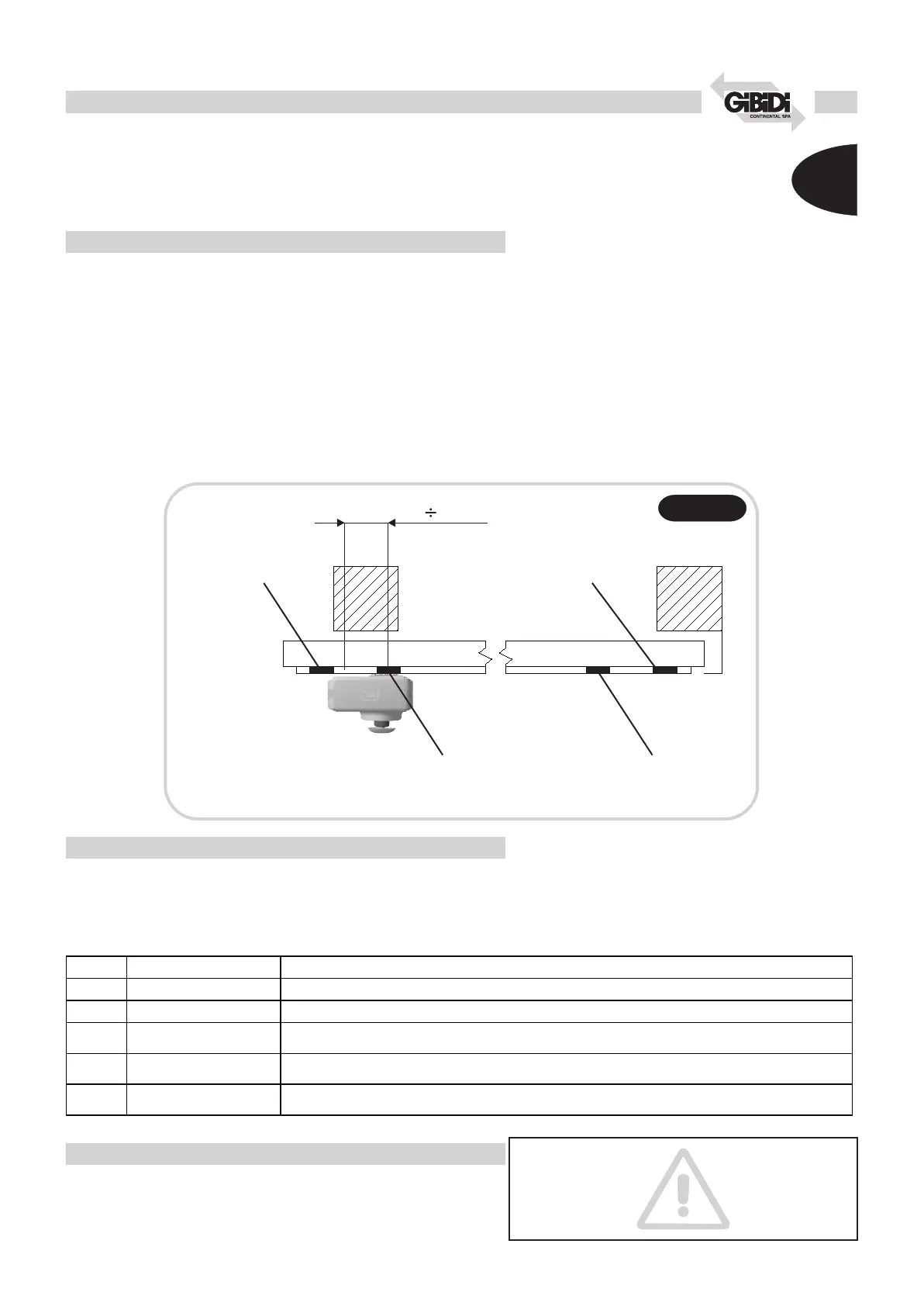

Fig.2Fig.2
CONFIGURAÇÕES POR DEFEITO
P P
SC23040
SC230
41
SP fecho
paragem motor
SP abrandamento
no fecho
SP abrandamento
na abertura
SP abertura
paragem motor
500 600mm
Trimmer Função Descrição
TR1 PAUSE Regula o TEMPO de PAUSA de 2 para 215 s. O valor aumenta rodando o trimmer no sentido dos ponteiros do relógio.
TR2 FORCE Regula o nível da FORÇA motora. A força aumenta rodando o trimmer no sentido contrário aos ponteiros do relógio .
TR3 SLOW
Regula o nível do ABRANDAMENTO. Ao rodar no sentido dos ponteiros do relógio obtém-se uma maior
velocidade/força do portão
TR4 AMP.FORCE
Regula a sensibilidade de intervenção do sensor de rotações do motor durante o movimento não abrandado. Ao rodar
o trimmer no sentido dos ponteiros do relógio diminui a sensibilidade.
TR5 AMP. SLOW
Regula a sensibilidade de intervenção do sensor de rotações do motor durante o movimento abrandado. Ao rodar o
trimmer no sentido dos ponteiros do relógio diminui a sensibilidade.
ATENÇÃO: Com algumas motorizações, em função das
características do portão, é possível que com o
abrandamento máximo o motor vibre ligeiramente. Neste
caso regular devidamente o trimmer do abrandamento
evitando posicioná-lo no máx.
