GiBiDi SC230 User Manual

NL NL
SC23048
SC230
49
EINDCONTROLES EN KEURING
! DIP 1 en DIP 2 beide OFF: Stap na stap met stop
! DIP 3 OFF: Voorknipperen uitgesloten
! DIP 4 OFF: Test veiligheidsvoorzieningen uitgesloten
! DIP 5 OFF: Fotocel bij openen uitgesloten
! DIP 6 OFF: Automatisch sluiten geactiveerd
! DIP 7 OFF: Vertragingen uitgesloten
! DIP 8 OFF: Snel opnieuw sluiten uitgesloten
! DIP 9 OFF: Sensor motortoerental uitgesloten
! DIP 10 OFF: Ingang STOP gemachtigd
STANDAARDINSTELLINGEN
AFSTELLING TRIMMERS
! De trimmers TR2, TR3, TR4, TR5 kunnen ook tijdens de beweging van het hek worden afgesteld, zodat
het effect onmiddellijk gecontroleerd kan worden.
! Trimmer TR1 wordt alleen tijdens de rustfase opgeslagen (gesloten hek).
•TRIMMER TR1 afgesteld op het minimum
•TRIMMER TR2, TR3 afgesteld op het midden positie
•TRIMMER TR5, TR4 afgesteld op het maximum
Alvorens de apparatuur order spanning te plaatsen, moeten de volgende controles worden uitgevoerd:
1 Controleer de correcte instelling van de dipswitches, overeenkomstig de vereisten.
2 Regel de trimmer TR1 (PAUSE) door de gewenste pauzetijd in te stellen (op het maximum rechtsom
gedraaid verkrijgt men 215 sec.)
3 Controleer de elektrische aansluitingen: een foutieve aansluiting kan zowel schadelijk voor de apparatuur
als voor de bediener zijn.
4 Controleer de correcte positie van de eindschakelaars (Fig.2). Let op de correcte plaatsing van de
magneten.
BRENG HET SYSTEEM ONDER SPANNING
Opmerking: Tussen de relais K5 en K6 is een overbrugging JP1 aanwezig, die voor de installateur dient om de
veiligheidsvoorzieningen (positie 1-2) ook bij hek in rusttoestand te voeden (normaliter worden de
veiligheidsvoorzieningen alleen tijdens de cyclus van openen-pauze-sluiten gevoed) en de betreffende controles
uit te voeren. Onthoud dat de overbrugging in de stand 2-3 geplaatst moet worden alvorens de normale werking
te activeren, want anders wordt bij gebruik van de TEST BEVEILIGINGEN een storing gemeld en blijft het hek
geblokkeerd (DIP4).
5 Controleer of de rode leds van de rustcontacten branden en de groene leds van de arbeidscontacten uit
zijn
6 Controleer, wanneer eventueel gebruikte eindschakelaars worden bediend, of de betreffende leds uit
gaan.
7 Controleer, wanneer men door de straal van de fotocellen loopt, of de betreffende led uit gaat.
8 Controleer, wanneer de veiligheidsvoorzieningen ingrijpen, of de betreffende led uit gaat.
9 Controleer of de motor geblokkeerd is en klaar voor werking is in de stand HEK OP HELFT VAN SLAG.
Verwijder eventuele obstakels in het werkingsbereik van het hek en geef vervolgens een
startcommando. Bij het eerste commando start de apparatuur een openingsfase. Controleer of de
bewegingsrichting van het hek correct is. Keer in tegengesteld geval de draden in de klemmen OPENEN
-SLUITEN om. Bij de eerste beweging zal het hek stoppen op de eerste eindschakelaar voor het openen
die het tegenkomt. Voltooi de sluitbeweging zodat de apparatuur alle aanwezige eindschakelaars kan
"lezen" en het hek kan uitlijnen.
10 Draai de trimmer TR2(FORCE) tegenuurwijzerzin totdat de gewenste kracht/snelheid waarde is gevonden
(Fig.1).
11 Draai, als de vertragingsfunctie geactiveerd is, de trimmer TR3 (SLOW) uurwijzerzin totdat de gewenste
vertragingswaarde is gevonden (Fig.1).
12 Draai, als de motortoerentalsensor is geactiveerd, de trimmer TR4 uurwijzerzin totdat de correcte
activeringswaarde van de sensor tijdens de beweging met volle kracht wordt gevonden.
13 Draai, als de motortoerentalsensor is geactiveerd en de vertragingsfunctie, de trimmer TR5
Tegenuurwijzerzin de correcte activeringswaarde van de sensor tijdens de vertraagde beweging wordt
gevonden.
Opmerking:In geval van elektrische of elektromagnetische omgevingsstoringen, kan het hek stoppen op de
eindschakelaar voor de vertraging, om activering van de beveiligingsfunctie tegen inklemming tegen inklemmen
tegen de mechanische aanslag te voorkomen. Voer een complete openings- en/of sluitbeweging uit om de
correcte werking te herstellen.
STANDAARDINSTELLINGEN

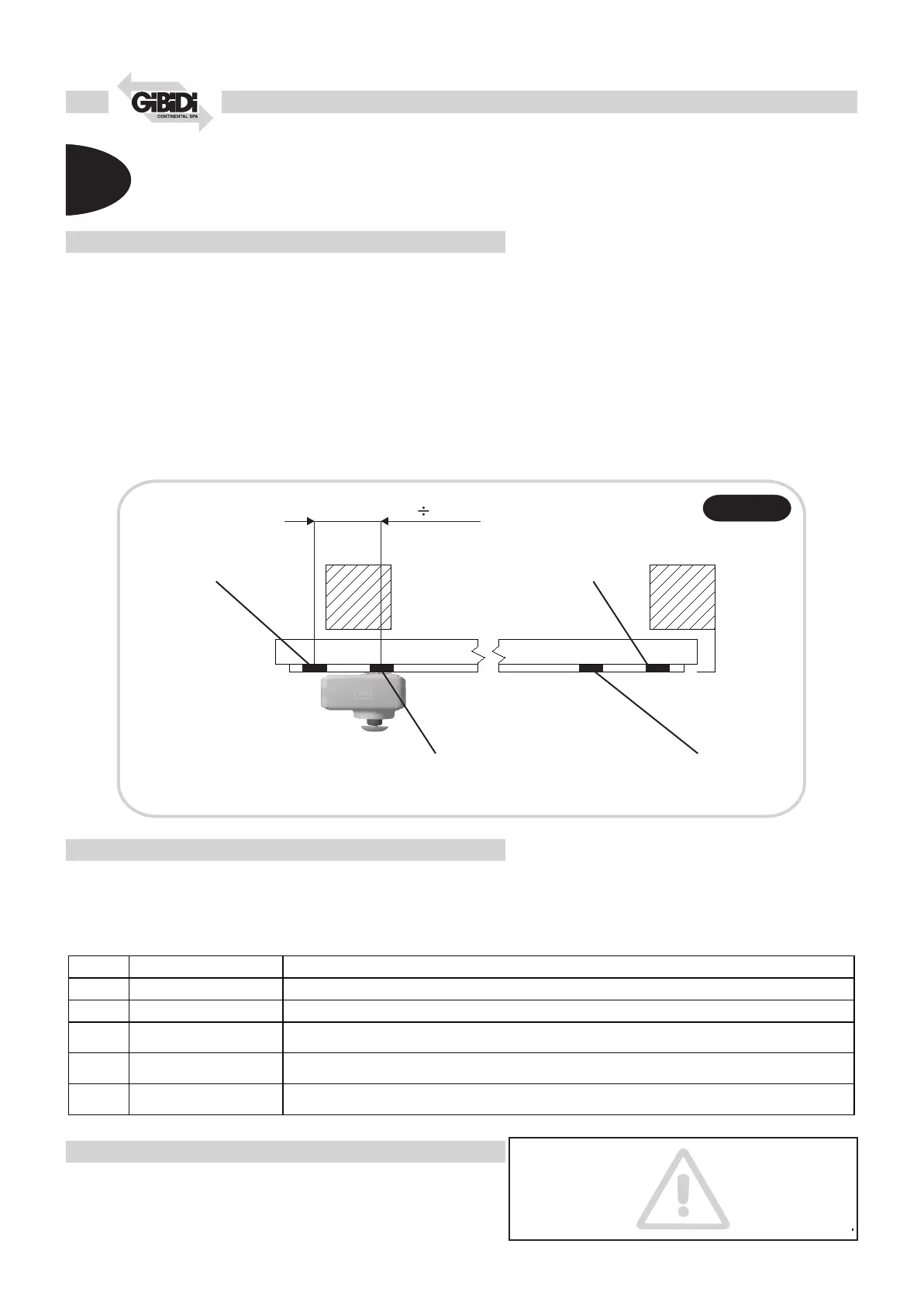

Fig.2Fig.2
Einderit sluitpositie
Motor gesloten
Einderit vertraging
in sluitrichting
Einderit vertraging
in openrichting
Einderit openpositie
Motor gesloten
500 600mm
Trimmer Functie Beschrijving
TR1 PAUSE Regelt de PAUZETIJD van 2 tot 215 sec. De waarde neemt toe door de trimmer rechtsom te draaien.
TR2 FORCE Regelt het niveau van de KRACHT van de motor. De kracht neemt toe door de trimmer rechtsom te draaien.
TR3 SLOW
Regelt het VERTRAGINGSNIVEAU. Door in deze richting verkrijgt te draaien men een hogere snelheid/grotere kracht van
het hek.
TR4 AMP.FORCE
Regelt de interventiegevoeligheid van de sensor van het motortoerental inklemmen tijdens de niet-vertraagde
beweging.
Door de timmer rechtsom te draaien, neemt de gevoeligheid af.
TR5 AMP. SLOW
Regelt de interventiegevoeligheid van de sensor van het motortoerental inklemmen tijdens de vertraagde beweging.
Door de timmer rechtsom te draaien, neemt de gevoeligheid af.
ATTENTIE: Bij sommige motoren, afhankelijk van de
kenmerken van het hek, kan het voorkomen dat bij
maximale vertraging de motor iets trilt. In dit geval moet
de trimmer van de vertraging op de juiste manier
afgesteld worden en niet op het maximum worden geplaatst
