Gigabyte GA-B75-DS3V Manual

- 4 -
简
体
中
文

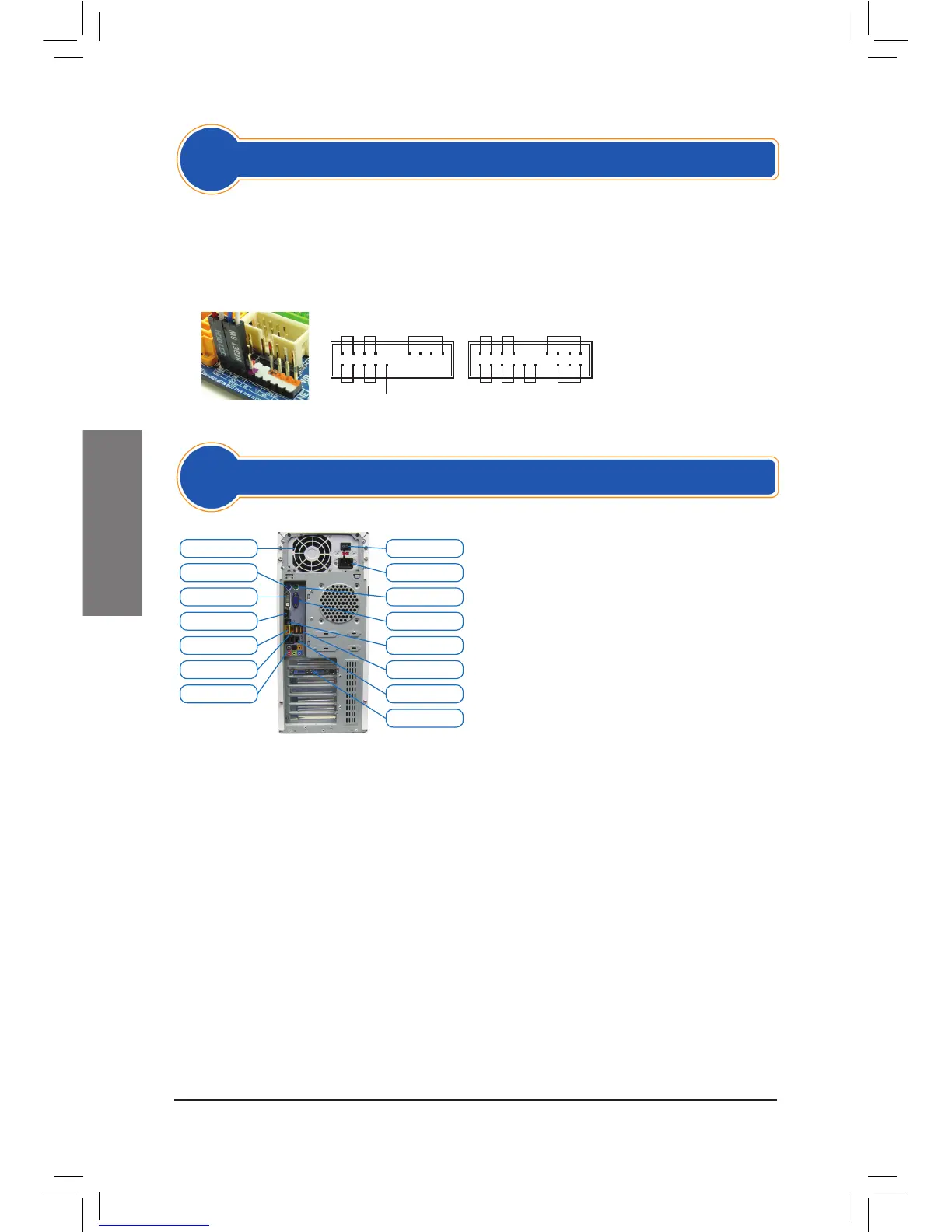

步骤
7
连接排线、内部插座及电源线
7-1 将各设备的连接线接至主板上的插座，例如IDE排线、SATA排线、前端音频插座、USB
插座及IEEE 1394插座…等。
7-2 将机箱前端控制面板的信号线(不同机箱有不同的设计，主要包括电源指示灯、硬盘
动作指示灯、喇叭、系统重置开关、电源开关等)连接至主板上的前端控制面板接脚
(F_PANEL)。
前端控制面板接脚
步骤
8
连接周边设备
完成上述步骤后，请将您的周边设备(如键
盘、鼠标、显示器等)连接至系统，至此硬件
安装便已完成。接下来，您可以接上电源插
座并开机，继续安装软件。
电源供应器 电源开关
键盘插座 电源线插座
DVI-D插座 鼠标插座
HDMI插座 D-Sub插座
eSATA插座 S/PDIF插座
IEEE 1394插座 USB插座
音频插座 网络插座
外接显卡
机箱背部面板介绍
MSG：信息/电源/待命指示灯
PWR：电源指示灯
PW：电源开关
SPEAK：喇叭接脚
HD：硬盘动作指示灯
RES：系统重置开关
CI：电脑机箱被开启检测接脚
(注) 接脚定义依主板而有不同，实际定义请参考主板使用手册。
接脚定义A： 接脚定义B：
1
2
19
20
+MSG-
+HD-
+PW-
-CI+-RES+ +PWR-
+SPEAK-
+MSG-
+HD- -RES+
NC
+PW- +SPEAK-
