- 4 -
繁
體
中
文

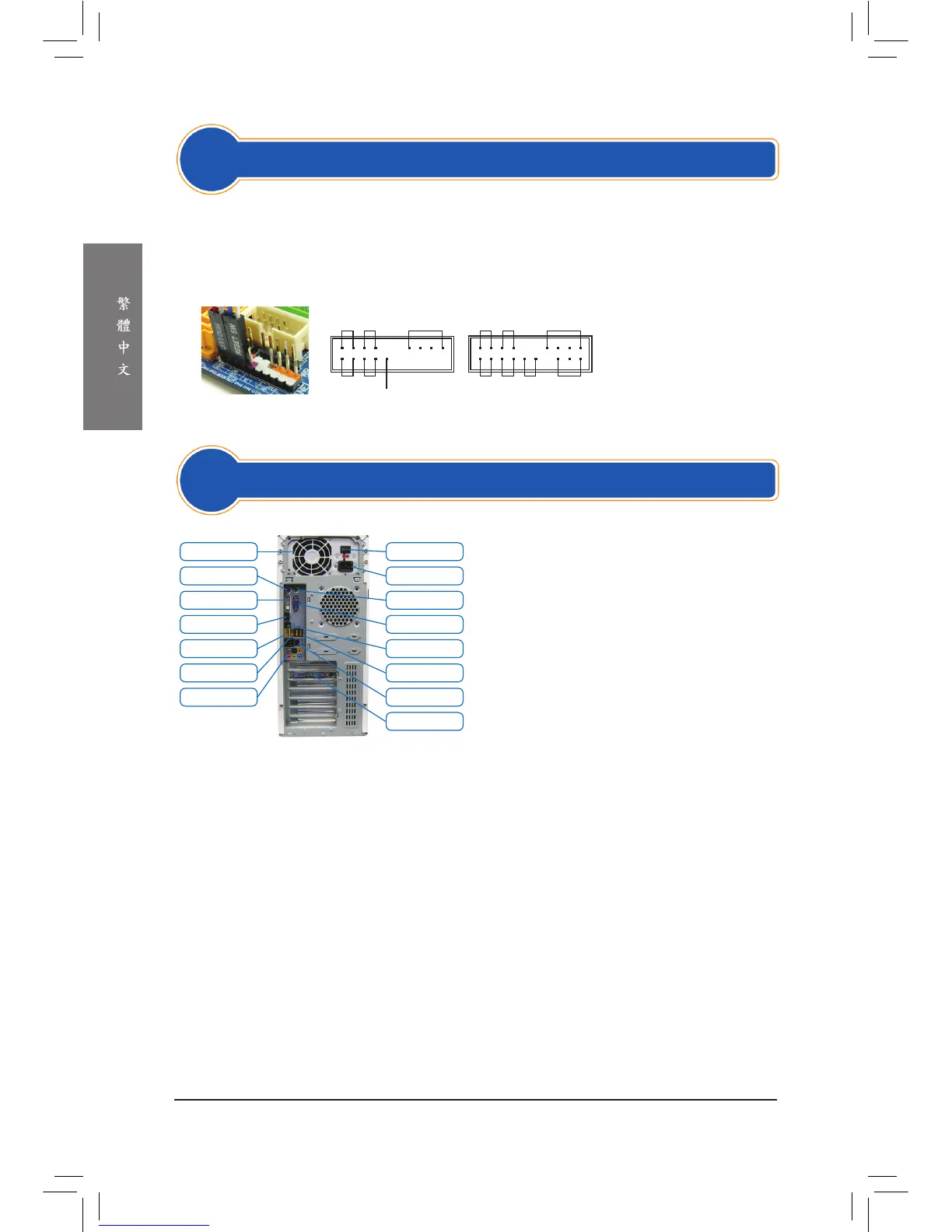

步驟
7
連接排線、內部插座及電源線
7-1 將各裝置的連接線接至主機板上的插座，例如IDE排線、SATA排線、前端音源插座、USB插座
及IEEE 1394插座…等。
7-2 將機殼前端控制面板的訊號線(不同機殼有不同的設計，主要包括電源指示燈、硬碟動作指
示燈、喇叭、系統重置開關、電源開關等)連接至主機板上的前端控制面板接腳 (F_PANEL)。
前端控制面板接腳
步驟
8
連接週邊設備
完成上述步驟後，請將您的週邊設備(如鍵
盤、滑鼠、螢幕等)連接至系統，至此硬體安
裝便已完成。接下來，您可以接上電源插座
並開機，繼續安裝軟體。
電源供應器 電源開關
鍵盤插座 電源線插座
DVI-D插座 滑鼠插座
HDMI插座 D-Sub插座
eSATA插座 S/PDIF插座
IEEE 1394插座 USB插座
音源插座 網路插座
外接顯示卡
機殼背部面板介紹
MSG：訊息/電源/待命指示燈
PWR：電源指示燈
PW：電源開關
SPEAK：喇叭接腳
HD：硬碟動作指示燈
RES：系統重置開關
CI：電腦機殼被開啟偵測接腳
(註) 接腳定義依主機板而有不同，實際定義請參考主機板使用手冊。
接腳定義A： 接腳定義B：
1
2
19
20
+MSG-
+HD-
+PW-
-CI+-RES+ +PWR-
+SPEAK-
+MSG-
+HD- -RES+
NC
+PW- +SPEAK-
