Gigabyte GA-H61M-S1 Manual

- 2 -
简
体
中
文

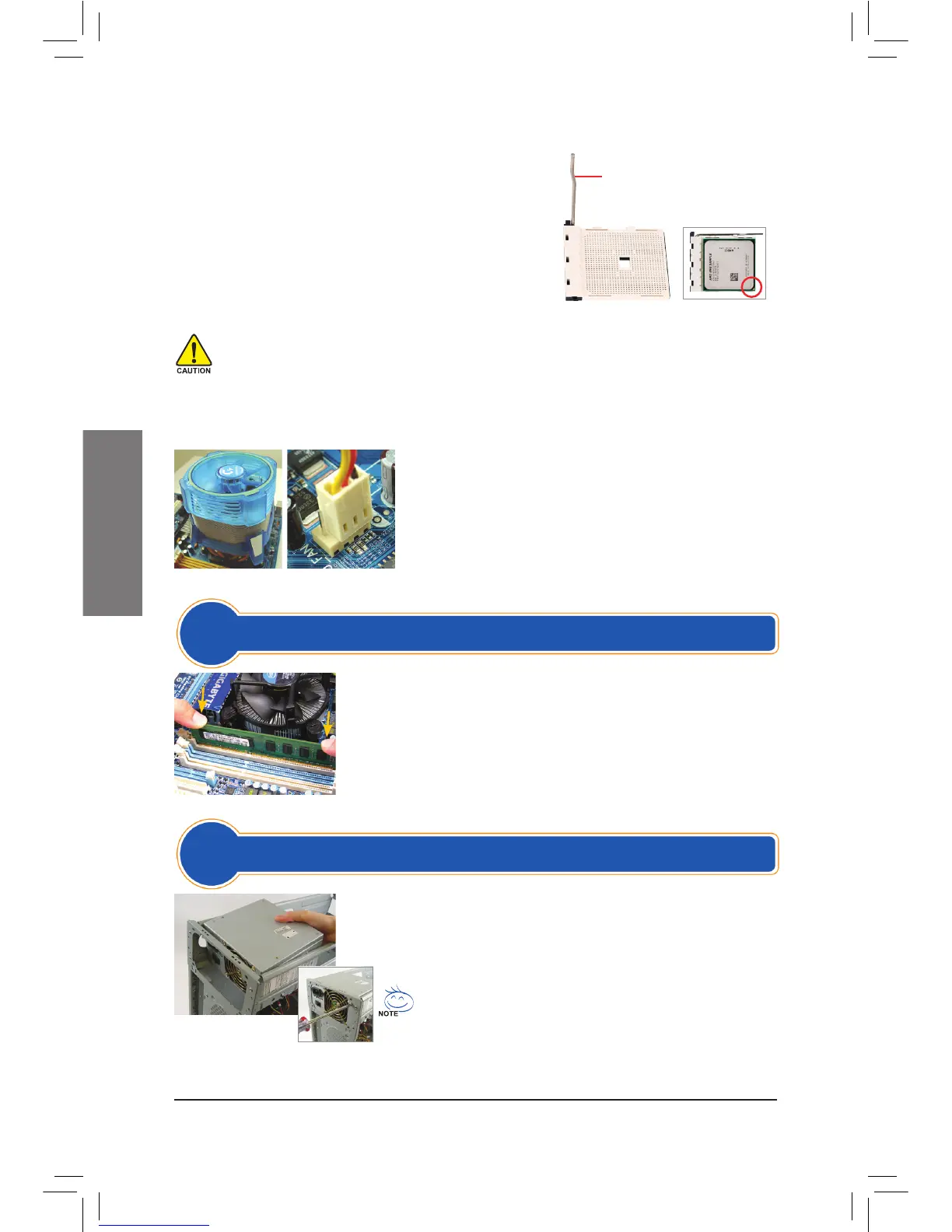

C-1 在安装散热风扇前，请先涂抹散热膏于CPU表面。接
着将CPU专用的散热风扇装好。(详细安装方式请参考
散热风扇的使用手册。)
C-2 将散热风扇的电源线接至主板上的CPU_FAN插座，以
避免您的CPU处于不正常的工作环境，或因温度过高
而烧毁CPU。
C. 散热风扇的安装
B. AMD CPU的安装(若主板已内建CPU,请略过此步骤)
步骤
2
安装内存条
步骤
3
拆卸机箱及安装电源供应器
确定好内存条的方向后，扳开内存条插槽两侧的卡扣，将内存条
放入插槽，双手按在内存条上边两侧，以垂直向下平均施力的方
式，将内存条向下压入插槽。内存若确实地压入插槽内，两旁的
卡扣便会自动向内卡住内存条，予以固定。
以技嘉台式电脑为例，先将机箱两侧的侧板及顶盖拆下，才能将
电源供应器放入。位置摆放正确后，再依螺丝孔位锁上螺丝固
定。(电源供应器的安装及放置位置，会依不同机箱而有不同！)
建议您使用品质优良的电源供应器，以确保能供应足够的电
力需求。若使用电力不足的电源供应器，可能会导致系统不
稳定或无法开机等状况。
•
切勿强迫安装CPU至CPU插槽，若插入的方向错误，CPU就无法插入，此时请立刻更改插入方向。
•
请勿触摸CPU插槽的接触点。为保护CPU插槽，主板没有安装CPU时，请将保护盖放回。
B-1 将 CPU 插槽拉杆向上完全拉起，将 CPU 第一针脚
( 标示小三角形记号处 ) 对齐 CPU 插槽上的三角型
记号，再将 CPU 小心放入插槽中，并确定所有针
脚都已进入插槽内。
B-2 确定 CPU 完全插入定位后，一手按住 CPU 中间的
位置，缓缓地将插座拉杆向下压至锁住的位置。
CPU 插槽拉杆
第一针脚位置
CPU 插槽

Gigabyte GA-H61M-S1 Specifications

General

Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	800, 1066, 1333, 2200 MHz
Supported memory module capacities	2GB, 4GB, 8GB
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
Number of SATA II connectors	4
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Component for	-
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Compatible operating systems	Microsoft Windows 7/Vista/XP
Supported storage drive interfaces	SATA II
On-board graphics card	No
Parallel processing technology support	Not supported
PCI Express slots version	3.0
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a

Weight and Dimensions

Depth	174 mm
Width	226 mm
