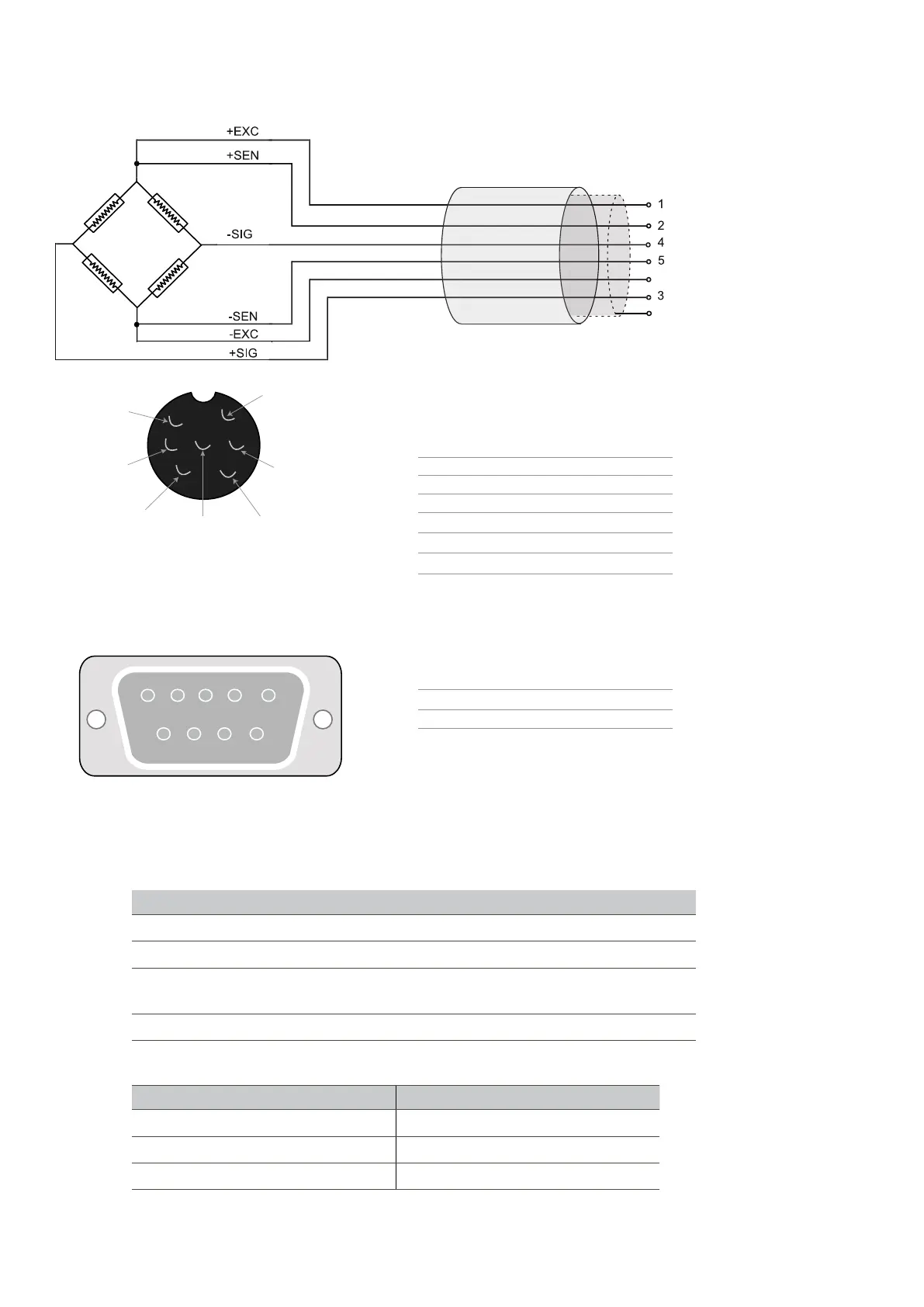

SCHEMA WÄGEZELLE MIT 7 STIFTEN
6
2
5
4
7
1
3
6
7
CÉLULA
DE
CARGA
STIFT 1 EXC +
STIFT 2 SEN+
STIFT 3 SIG +
STIFT 4 SIG -
STIFT 5 SEN -
STIFT 6 EXC -
STIFT 7 GND
ANSCHLUSS RS232
5
4 3 2 1
9
8 7
6
2 Tx
3 Rx
5 GND
PROTOKOLL
UARTsignalofEIA-RS232C
UARTSIGNALEIA-RS232C
Serienausgang 1200 / 2400 / 4800 / 9600 / 19200 / 34800 bps
Daten-Bits 8 Bit
Paritätsbits Keine
STOPP-Bits
1 Bit
DATENKOPFZEILE
Kopfzeile1(2BYTE) Kopfzeile2(2BYTE)
OL–Überladen
ST–Stabil NT–Nettogewicht:
US–INSTABIL GS–Bruttogewicht
