24
Instalación
1
Cómo prepararse para
la instalación
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
2

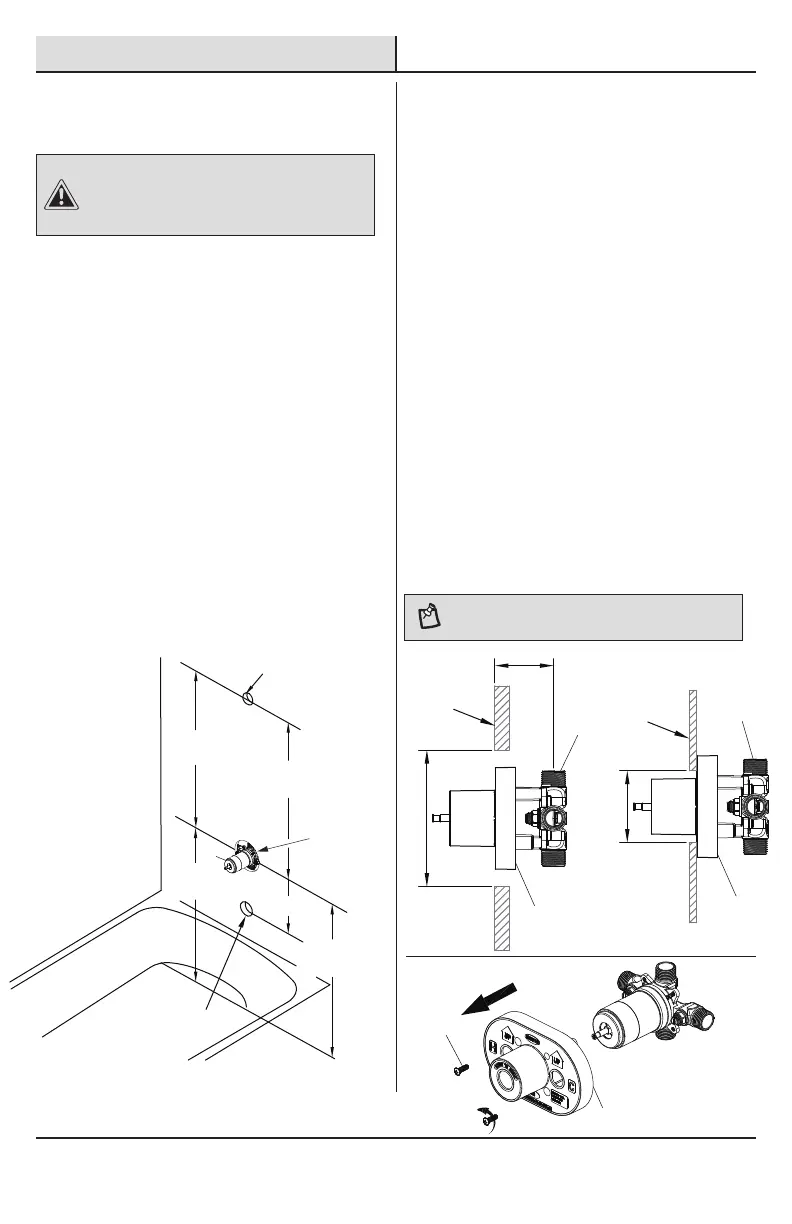

Cómo instalar el cuerpo de la
válvula y quitar el protector
de yeso
□ Cierra el suministro de agua a la bañera y a
la ducha.
□ Verica que el tamaño y la posición de los
oricios en la pared sean correctos:
□ Los oricios de salida del caño de bañera
y ducha deben ser de 3.2 cm de diámetro.
□ Consulta el paso 2 para las dimensiones
del oricio de acceso de la válvula.
□ La profundidad recomendada de la válvula
a la pared acabada es de un mínimo de
3.8 cm a un máximo de 6.4 cm.
□ Asegúrate de que la cubierta del cuerpo de la
válvula (D) esté al ras de la supercie exterior
con acabado de la pared. Coloca el cuerpo de
la válvula (D) correctamente en la pared con el
lado de la marca "UP" hacia arriba. Para
funcionamiento adecuado, se requieren 20.3 cm
de separación mínima entre el cuerpo de la
válvula (D) y el caño de la bañera (J).
A. Instalación en pared na
Las “paredes nas” suelen construirse con
materiales tales como bra de vidrio, que no sirven
de apoyo a la válvula. Mantener el protector de
yeso (L) jado a la válvula, ya que será la principal
base de apoyo.
□
B. Instalación en pared gruesa
Las “paredes gruesas” usualmente se construyen con
materiales tales como placas de cemento, drywall,
losa, etc. El protector de yeso (L) se coloca de forma
tal que esté al ras con la pared acabada. Esto
garantiza que la válvula estará en la posición correcta
para aceptar el regulador. La profundidad del cuerpo
de la válvula (D) en la pared se mide desde el centro
de la salida de la ducha hasta la supercie con
acabado de la pared. La profundidad aceptada es de
3.8 cm a 6.4 cm. Cuando la profundidad es de 3.8 cm
a 5.7 cm, habrá interferencia entre el protector de
yeso (L) y el escudete (E). Se recomienda quitar
dicho protector (L) después de instalar en la pared.
□
Desenrosca los tornillos (K) y retira el protector
de yeso (L).
□
NOTA: Asegúrate de colocar el cuerpo de la válvula (D)
correctamente en la pared, con el lado de la marca "UP"
hacia arriba.
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
76.2 cm
Bañera y ducha
20.3 cm mín.
1.22 m
Ducha solamente
3.2 cm
de diámetro
3.2 cm de
diámetro
1.22 m
Bañera y ducha
76.2 cm
Ducha solamente
Consulta
el paso 2
D
De 3.8 cm a 6.4 cm
Pared
acabada
Pared
acabada
diámetro de 15.2 cm
diámetro de 8.9 cm
D
L
D
L
L
K
